ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

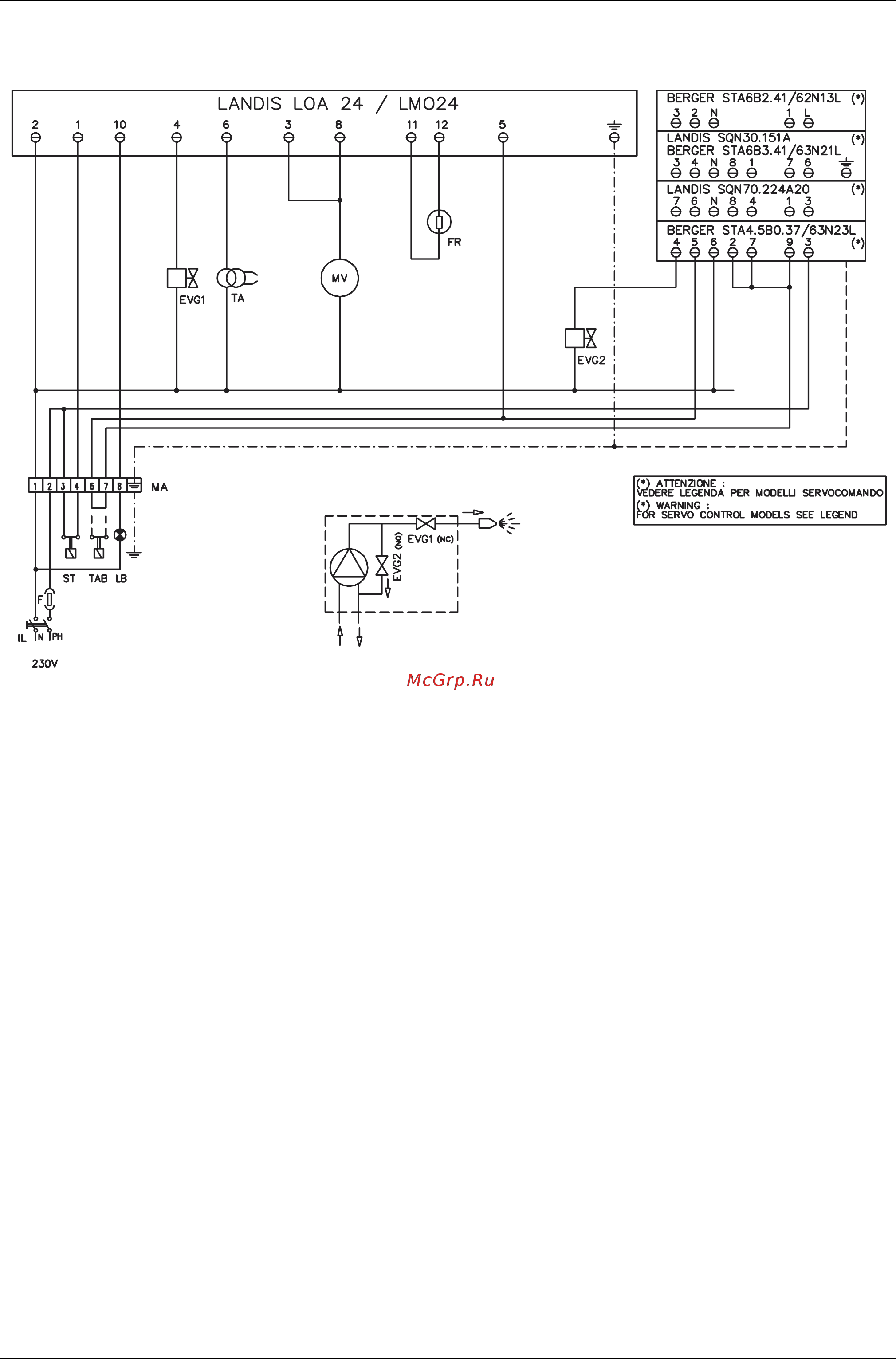

Электрическая схема 01-420 Рев. 2

Обозначения

EVG1 Дизельный электроклапан I-ой ступени

EVG2 Дизельный электроклапан II-ой ступени

F Плавкий предохранитель

FR Фоторезистор

IL Линейный выключатель

LB Сигнальная лампочка блокировки горелки

LOA44/LMO44 Электронный блок LANDIS контроля пламени

MA Клеммная коробка питания горелки

MV Двигатель вентилятора

N Нейтраль

SQN30.151 Сервопривод LANDIS воздушной заслонки (альтернатива)

SQN70.224A20 Сервопривод LANDIS воздушной заслонки (альтернатива)

ST Серия термостатов или реле давления

STA4.5B0.37/63N23L Сервопривод BERGER воздушной заслонки

STA6B3.41/63N21LСервопривод BERGER воздушной заслонки (альтернатива)

STA6B2.41/62N13L Сервопривод

BERGER воздушной заслонки (альтернатива)

TA Запальный трансформатор клеммника

ТАВ ) Термостат/реле давления большого/малого пламени (где предусмотрен, там снять перемычку между клеммами 6 и 7 на

клеммнике MA)

Кулачки сервопривода

ВНИМАНИЕ:

1 - Электрическое питание 230 V 50 Гц 2 N перем. тока

2 - Не инвертировать фазу с нейтралью

3 - Обеспечить горелке хорошее заземление

(*) ВНИМАНИЕ:для определения

моделей сервоприводов см.

обозначения электрических схем
