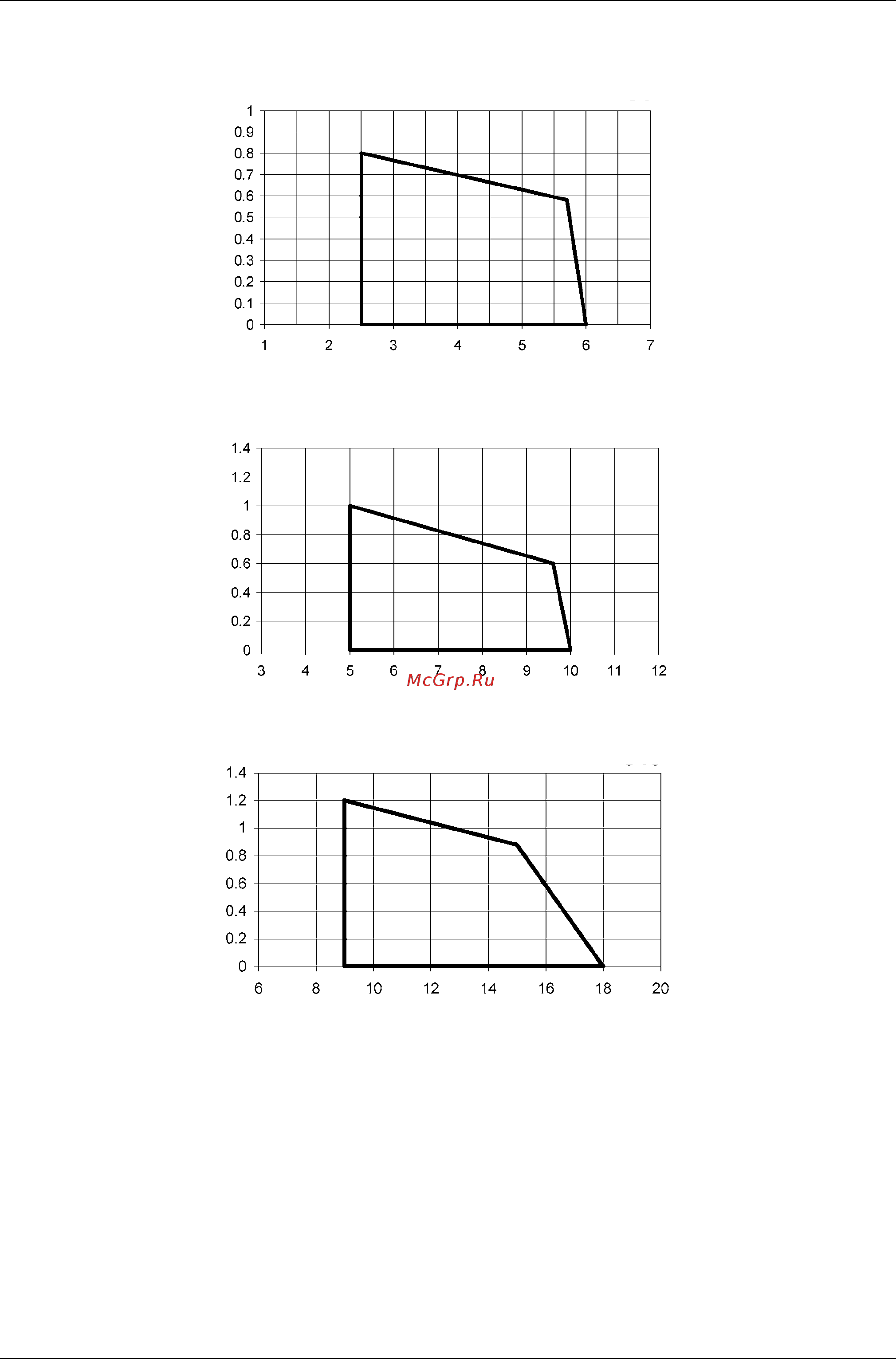

ДИАПАЗОН РАБОТЫ ГОРЕЛКИ
ПРОТИВОДАВЛЕНИЕ В В КАМЕРЕ
СГОРАНИЯ, мбар
G6
Расход кг/ч
Рис. 2
ПРОТИВОДАВЛЕНИЕ В КАМЕРЕ
СГОРАНИЯ, мбар
G10
Расход кг/ч
Рис. 3
ПРОТИВОДАВЛЕНИЕ В КАМЕРЕ
СГОРАНИЯ, мбар
G18
Расход кг/ч
Рис. 4
Содержание
- Горелки оснащены насосом с двойным регулированием электронный блок двухступенчатого типа после фазы предварительной продувки подает питание на клапан ev1 и горелка включается через несколько секунд вводится в действие второй клапан ev2 горелка выходит в режим работы на второй ступени максимальное давление под которым жидкое топливо подается на горелку равно примерно 24 барам 7
- Регулирование расхода дизельного топлива расход дизельного топлива регулируется с помощью правильно выбранной форсунки и за счет регулирования давления на подаче насоса для выбора подходящей форсунки обратиться к нижеследующей таблице регулирование дизельного насоса настроить насос на фазе включения на значение давления равное примерно 8 10 барам через примерно 10 секунд блок безопасности работы введет в действие вторую ступень насос необходимо зафиксировать на 24 бара с помощью специального регулировочного винта 7
- Регулировка 7
- Рис 8 описание 1 горелка 2 гибкие шланги в комплекте 3 топливный фильтр в комплекте 4 автоматическое отсечное устройство 5 обратный клапан 6 затвор 7 затвор быстрого закрытия вне помещения где находятся топливный резервуар и котёл 7
- Схема установки трубопроводов подачи топлива 7
- Таб 1 выбор форсунки 7
- Требуется в италии только в системах с гравитационной подачей сифоном или принудительной подачей если установленное устройство является электроклапаном установите таймер для задержки его закрытия 7
- Таблица неполадок и их устранений 13
- Кулачки сервопривода 14
- Обозначения 14
- Электрические схемы электрическая схема 01 420 рев 2 14
- Кулачки сервопривода 15
- Обозначения 15
- Электрическая схема 01 428 рев 2 15
