ДИЗЕЛЬНЫЕ НАСОСЫ

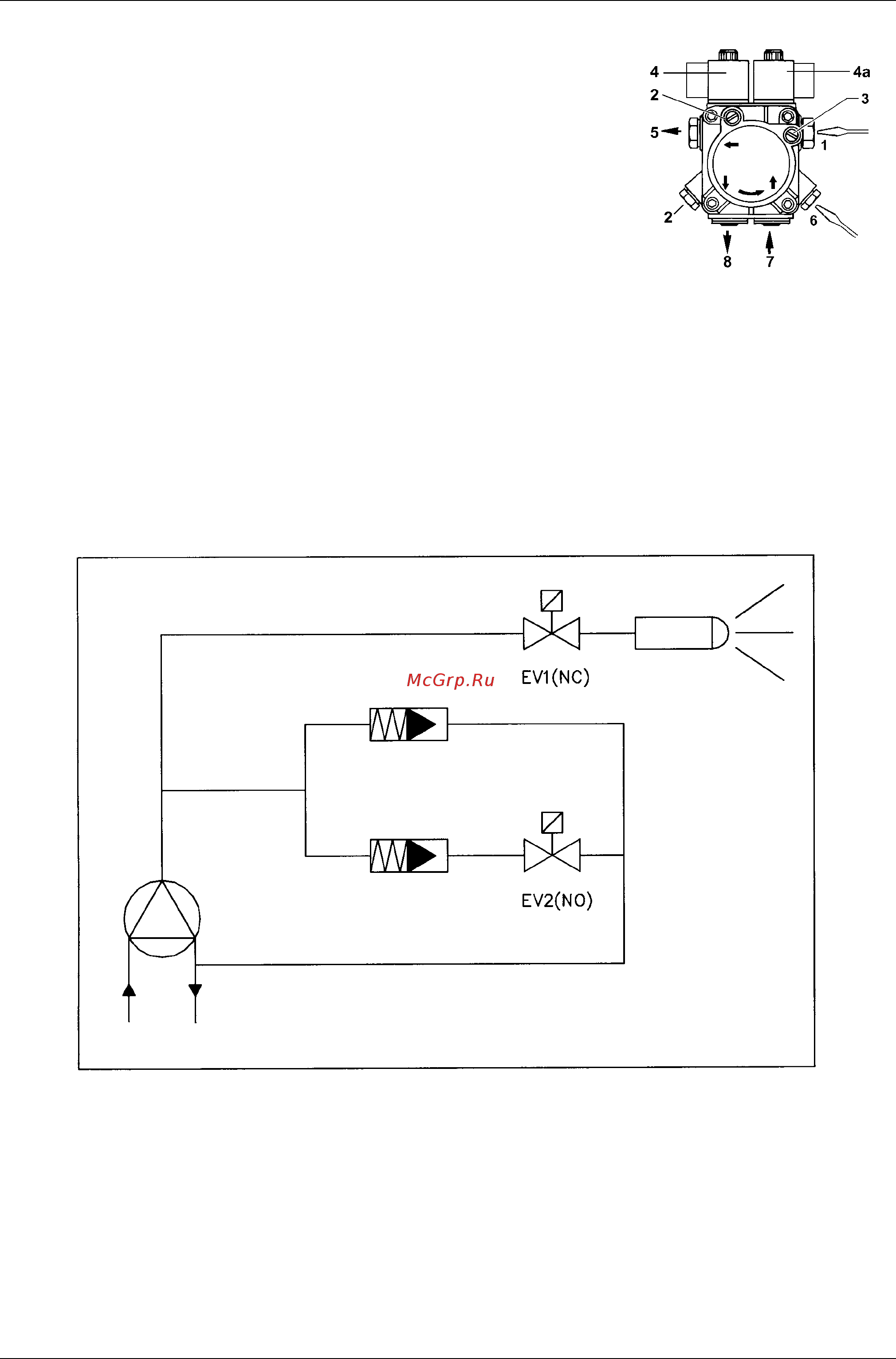

Рис. 9

Обозначения

1 Регулирование низкого давления (1-ая ступень)

2 Манометр

3 Вакуумметр

4 Электроклапан блокировки

4a Электроклапан высокого/низкого давления

5 Подача на форсунку

6 Регулирование высокого давления (2-ая ступень)

7 Всасывание

8 Обратный ход (с утопленным винтом бай-пассирования)

Гидравлический контур

Рис. 10

Насос Suntec AT2 45A

Диапазон вязкости 2 - 12 млл/с (сСт)

Температура топлива 60°C в насосе

Давление на входе 2 бара макс

Давление на обратном ходе 2 бара макс..

Высота всасывания макс. 0,35 бар вакуума во избежание

отделения воздуха от топлива.

Скорость 3600 обор/м макс.

Регулятор

1-ой ступени

Регулятор

2-ой ступени

1-ая ступень: 8-10 бар

2-ая ступень: 24 бара
