19

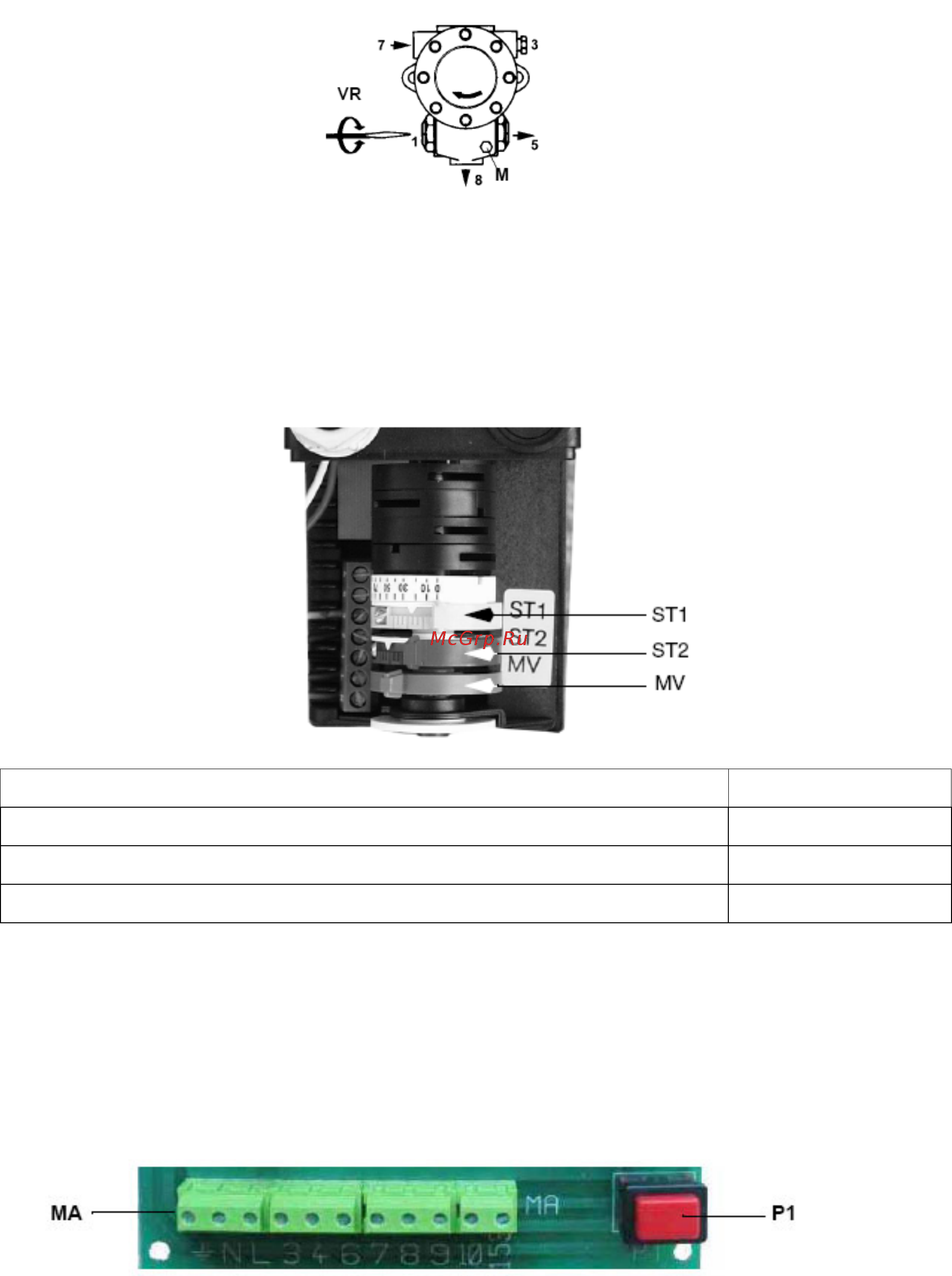

Регулиpование pасхода воздуха и жидкого топлива.
1. При открытом электрощите, ввести в действие насос, воздействуя напрямую отверткой на
соответствующий контактор: проверить направление вращения двигателя насоса и держать отвертку в
нажатом состоянии в течение нескольких секунд, пока не заполнится контур жидкого топлива
2. выпустить воздух со штуцера (М) манометра насоса (см. Рис.), расслабив слегка заглушку, но не снимая ее;
затем отп
устить контактор
3. Снять крышку с сервопривода.
4. запустить горелку, установив на ON главный выключатель А горелки (Рис. 9): в случае блокировки (при
этом загорится индикатор В на электрощите) нажать кнопку RESET (С), находящуюся на панели
электрощита горелки (Рис. 9) (См. главу “ФУНКЦИОНИРОВАНИЕ” на странице 18);
5. запустить горелку с помощью ряда термостатов; подождать пока завершится фаза предварительной
продувки;
6. под
держивать горелку в режиме малого пламени, отсоединив термостат ТАВ (разомкнуть перемычку между
клеммами 6 и 7).
7. Продолжать действовать, как описано в нижеследующих пунктах, воздействуя на кулачок ST1 для
регулировки расхода воздуха в режиме малого пламени, проверяя, при этом, параметры горения:
BERGER STA6B2.41/6
Кулачок регулировки воздуха на малом пламени
ST1
Кулачок регулировки воздуха на большом пламени
ST2
Вспомогательный кулачок для подачи сигнала на открытие 2-го топливного клапана
MV
8. при снятии перемычки между клеммами 6 и 7, соответствующими термостату ТАВ, сервопривод закроется
в соответствии с градусами, установленными для кулачка ST1 (кулачок малого пламени)
9. для того, чтобы снизить положение малого пламени (а значит уменьшить градусы открытия сервопривода),
необходимо сместить микровыключатель вниз: сервопривод будет закрываться на новом положении
кулачка ST1
10. и наоборот, для того, чтобы увеличить положение на малом пламени, сместить вверх микровыключатель, в
соответствии с желаемым положением, создать перемычку между клеммами 6 и 7 на одно мгновение и
затем незамедлительно убрать ее: сервопривод сместится всего на несколько градусов по направлению
положения большого пламени, чтобы затем опуститься на новое положение малого пламени ST1;
11. теперь можно заполнить топливный контур второй форсунки, используя кнопку Р1 (См. рисунок)
