CIB Unigas Novanta RG91 G-.MD.L.RU.A.ES [20/36] Регулировка головы сгорания горелки

12. Третий кулачок управляет разрешительным сигналом на открытие топливного клапана 2-ой ступени

(клапан EVG2) и он должен быть отрегулирован на промежуточное положение между двумя другими

кулачками, но в любом случае должен быть настроен ближе к значению кулачка ST1;

13. цикл продолжается и, если подключен термостат ТАВ, электронный блок контроля пламени выводит

горелку в режим большого пламени. Если термостат ТАВ не присутствует, необходимо сделать перемычку

между клеммами 6 и 7 на клеммнике МА (см. верхний рисунок)

14. Воздействуя на кулачок ST2, отрегулировать расход воздуха в режиме большого пламени

15. для того, чтобы увеличить положение большого пламени ( а значит увеличить градусы) сместить

микровыключатель вверх: сервопривод закроется в новом положение кулачка ST2

16. и наоборот, для того, чтобы уменьшить положение малого пламени, сместить микровыключатель вниз, в

соответствии с желаемым положением, снять перемычку между клеммами 6 и 7 на мгновение, и сразу же

восстановить ее: сервопривод сместится всего лишь на несколько градусов в сторону положения малого

пламени, а затем поднимется на новое положение в режиме большого пламени кулачка ST2.

17. После выполнения регулировки, снова убедиться в том, что параметры горения соответствуют

установленным значениям

18. Установить на место крышку сервопривода.

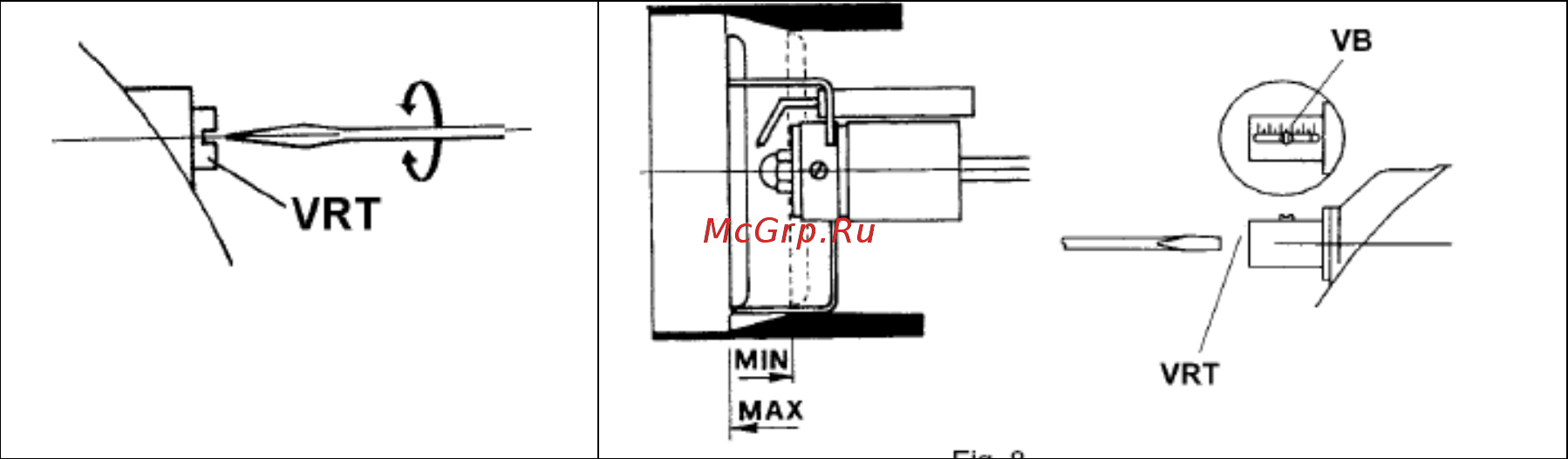

Регулировка головы сгорания горелки

На заводе - изготовителе голова сгорания горелки регулируется на положение “МАКС”, что соответствует

максимальной мощности. Для работы на сниженной мощности постепенно сдвигать голову сгорания в сторону

положения “MIN”, вращая по часовой стрелке регулировочное кольцо VRT.

Примечание: Расслабить винт VB перед регулировкой и заблокировать его по завершении регулировки.

ВНИМАНИЕ! Если меняется положение головы сгорания, необходимо повторить все операции по настройке

воздуха и топлива, описанные в предыдущих пунктах.
