23

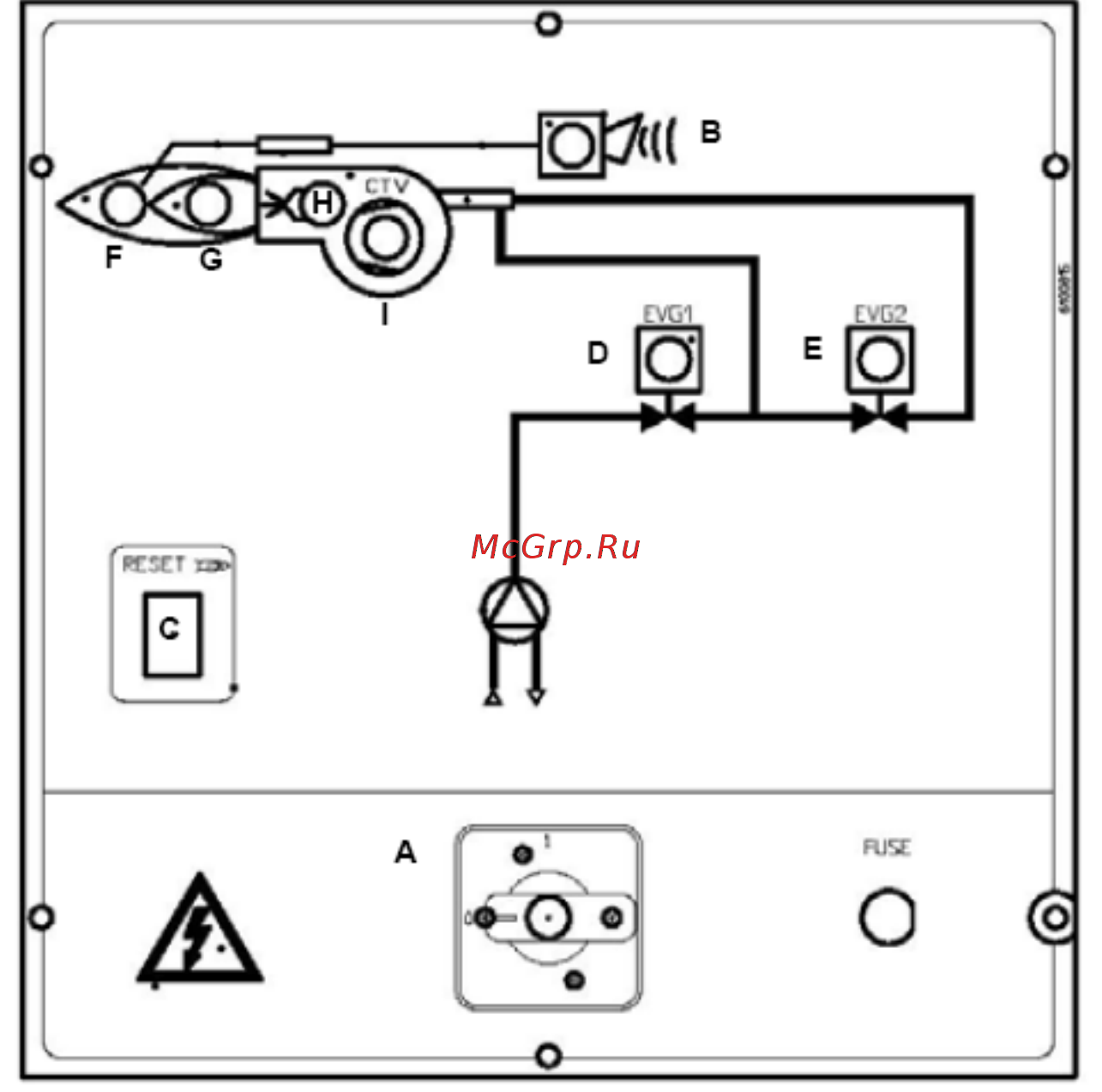

Рис. 5
Обозначения
A Выключатель главный
B Сигнальная лампочка блокировки
C Кнопка сброса блокировки электронного блока
D Сигнальная лампочка открытия электроклапана 1-ой ступени
E Сигнальная лампочка открытия электроклапана 2-ой ступени
F Сигнальная лампочка работы горелки на большом пламени
G Сигнальная лампочка работы горелки на малом пламени
H Сигнальная лампочка работы запального трансформатора
I Сигнальная лампочка срабатывания терморел
е
