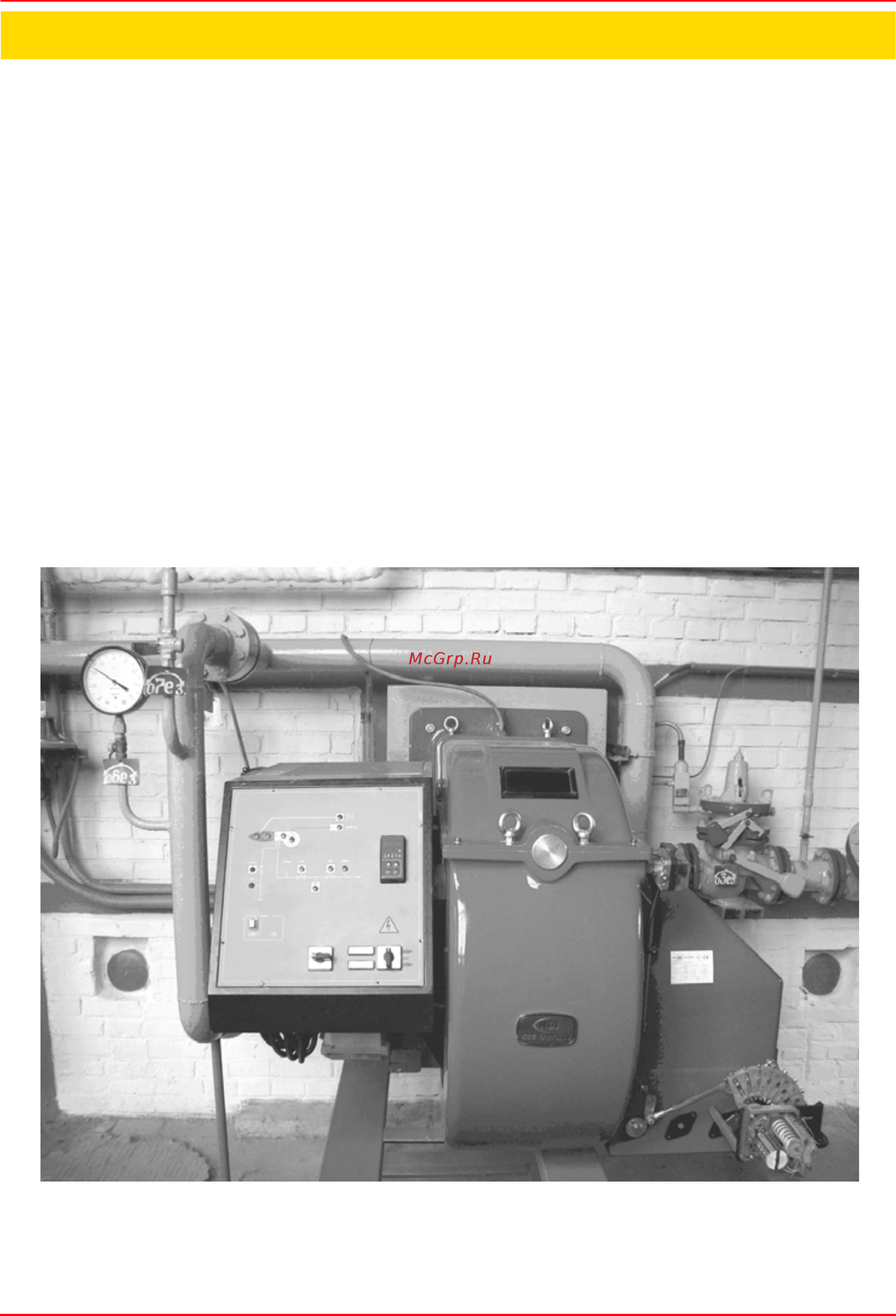

С1В UNIGAS M039167NC ЧАСТЬ I ИНСТРУКЦИЯ ПО МОНТАЖУ Эти горелки были задуманы и сконструированы для применения на котлах у которых очень большой объем камеры сгорания и в то же время трубный пучок находится в непосредственой близи с соплом горелки Пламя образуемое этой особенной серией горелок на самом деле очень короткое менее двух метров но его энергии хватает на то чтобы охватить всю камеру сгорания а значит передать все тепло воде что позволяет достигать очень высокий кпд Изготовление и испытания горелок были выполнены как в лаборатории так и непосредственно на местах с учетом всех особенностей этих котлов таких как необходимость работы при небольшом разряжении необычная конструкция из огнеупорного кирпича необходимость разогрева котла в течении длительного времени при низких температурах прежде чем использовать его на полной мощности Пламя было разбито на несколько пламеней меньшего размера которые обеспечивают ту же мощность но при этом энергия распределяется однородно по всей камере сгорания не подвергая напряжению конструкцию котла Модуляция пламени производится модулятором который получает информацию через датчик давления чем и довершается функциональность этой гаммы горелок Их можно применять с любым типом газа а также их можно модифицировать так как это считает целесообразным клиент Они оснащены всеми предохранительными приборами предусмотренными нормативами 5
