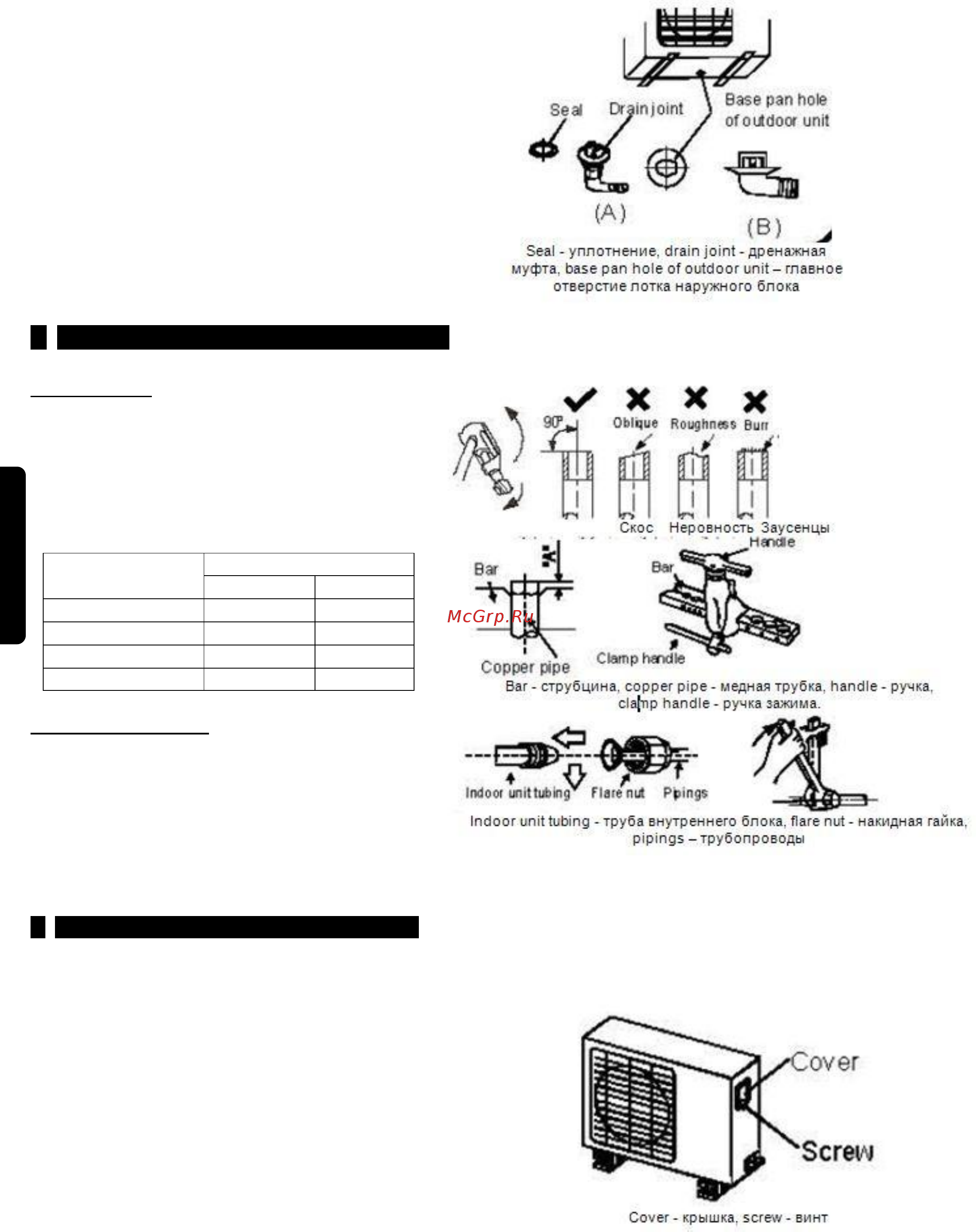

31
муфту в главное отверстие лотка наружного блока и
поверните на 90° чтобы надежно скрепить их между
собой.
Чтобы установить дренажную муфту, показанную на
рис. В, вставляйте ее в главное отверстие лотка
наружного блока до её фиксации, сопровождаемой
щелчком. Соедините дренажную муфту с
удлинительным дренажным шлангом в случае
необходимости отвода воды из наружного блока при
режиме нагревания.
3 Соединение с трубопроводом хладагента
Развальцовка
1. Обрежьте трубу труборезом.
2. Удалив заусенцы, наденьте накидные гайки
на трубу и развальцуйте ее.
3. Прочно удерживайте медную трубу в
матрице, выдерживая размер, приведенный в
нижеследующей таблице.
Наружный
диаметр, мм
А, мм
Макс.
Миним.
Ø6,35
1,3
0,7
Ø9,5
3
1,6
1,0
Ø12,7
1,8
1,0
Ø16
2,2
2,0
Затяжка соединения
• Совместите соединяемые трубы.
• Закрутите гайки пальцами, а затем затяните
их с помощью гаечного ключа, соблюдая
момент затяжки.
• Чрезмерный момент затяжки может сломать
гайку в зависимости от условий монтажа.
4 Подключение кабеля к наружному блоку
1. Снимите крышку контрольного щита с наружного
блока, ослабив винты.
2. Подключите соединительные кабели к
терминалам, сопоставляя их номера в клеммных
узлах внутреннего и наружного блоков.
3. Закрепите кабели на панели управления с
помощью хомутов.
4. Во избежание попадания воды, образуйте из
соединительных проводов петлю, как показано на
схеме монтажа внутреннего и наружного блоков.
5. Изолируйте неиспользованные провода
(проводники) ПВХ-лентой. Выполните это так, чтобы
они не задевали никакие электрические детали.
Наружный бло
к
