13
МОНТАЖ И ПОДКЛЮЧЕНИЯ
Упаковка

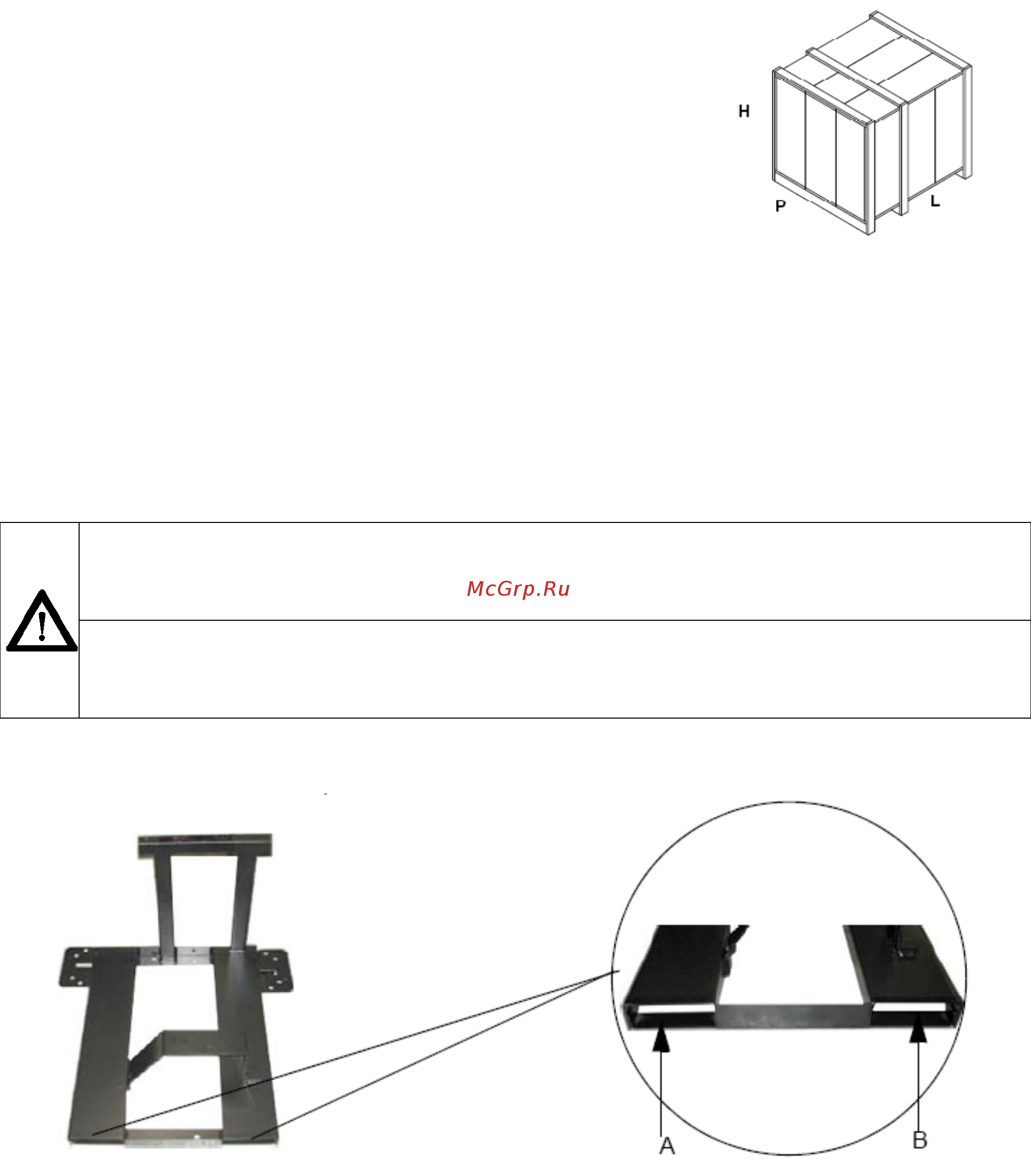

Горелки поставляются в деревянных ящиках размерами:
serie 9xA: 1730mm x 1280mm x 1020mm (L x P x H)
serie 5xxA: 510 - 515 - 520: 1720mm x 1500mm x 1150mm (L x P x H)
serie 525A: 510 - 515 - 520: 1800mm x 1500mm x 1300mm (L x P x H)
Такие упаковки боится сырости, поэтому не разрешается
штабелировать количество, превышающее максимальное, указанное
на наружной стороне упаковки. В каждой упаковке находятся
При утилизации упаковки горелки выполнять процедуры в соответствии с действующими правилами по утилизации
отходов
Подъем и перенос горелки
ВНИМАНИЕ! Все операции по подъему и переносу горелки должны выполняться обученным для
выполнения такой работы персоналом. В случае, если эти операции не будут выполняться должным
образом, существует риск опрокидывания и падения горелки.
Для переноса горелки использовать средства с соответствующей грузоподъемностью (См. параграф
“Технические характеристики”).
Горелку без упаковки можно поднимать и перевозить исключительно с помощью вилочной электрокары.
Горелка установлена на специальную раму-подставку в целях удобства ее перемещения с помощью электрокары с
вилочным захватом: вилка захвата должна помещаться в отверстия А и В.
Горелка создана для работы в том положении, которое указано на нижеследующем рисунке. При необходимости
монтажа в другом положении - обратиться в Техотдел фирмы.
