CIB Unigas Novanta HR91 MG.PR.S.RU.VS.1.50 [27/60] Кpивые соотношения давление газа в головке сгоpания pасход газа
![CIB Unigas Novanta HR91 MG.PR.S.RU.VS.1.50 [27/60] Кpивые соотношения давление газа в головке сгоpания pасход газа](/views2/1430895/page27/bg1b.png)
27

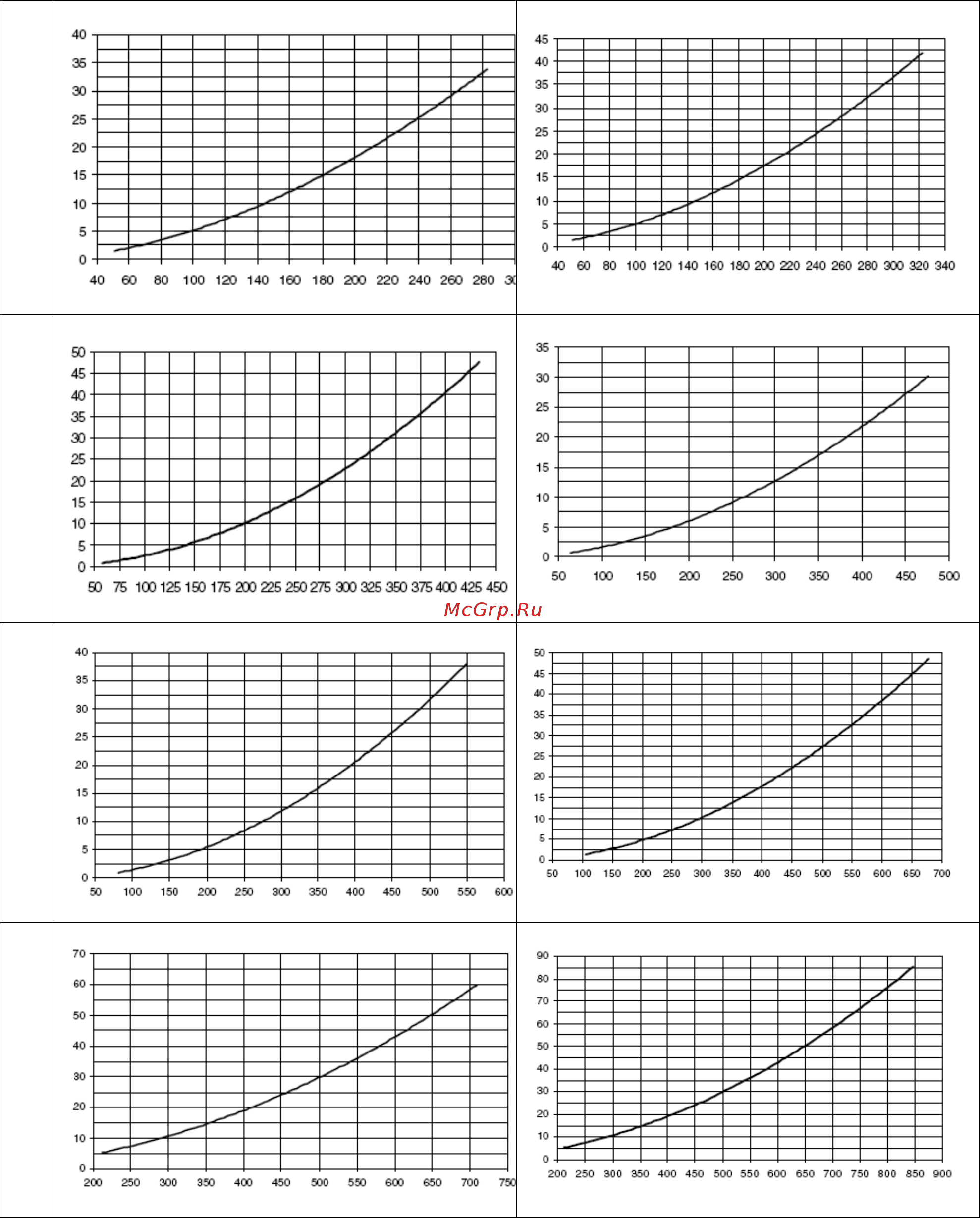

Кpивые соотношения давление газа в головке сгоpания - pасход газа
ДАВЛЕНИЕ ГАЗА В ГОЛОВКЕ
СГОРАНИЯ, мбар
HR91A
ст.м3/ч
HR92A
ст.м3/ч
ДАВЛЕНИЕ ГАЗА В ГОЛОВКЕ
СГОРАНИЯ, мбар
HR93A
ст.м3/ч
HR512A
ст.м3/ч
ДАВЛЕНИЕ ГАЗА В ГОЛОВКЕ
СГОРАНИЯ, мбар
HR515A
ст.м3/ч
HR520A
ст.м3/ч
ДАВЛЕНИЕ ГАЗА В ГОЛОВКЕ
СГОРАНИЯ, мбар
HR525A – 2”
ст.м3/ч
HR525A – DN65/80/100
ст.м3/ч
