CIB Unigas Novanta HR91 MG.PR.S.RU.VS.1.50 [30/60] Регулиpование pасхода воздуха и газа с помощью сервопривода berger stm30 siemens sqm40

Регулиpование pасхода воздуха и газа с помощью сервопривода BERGER STM30../Siemens

SQM40..

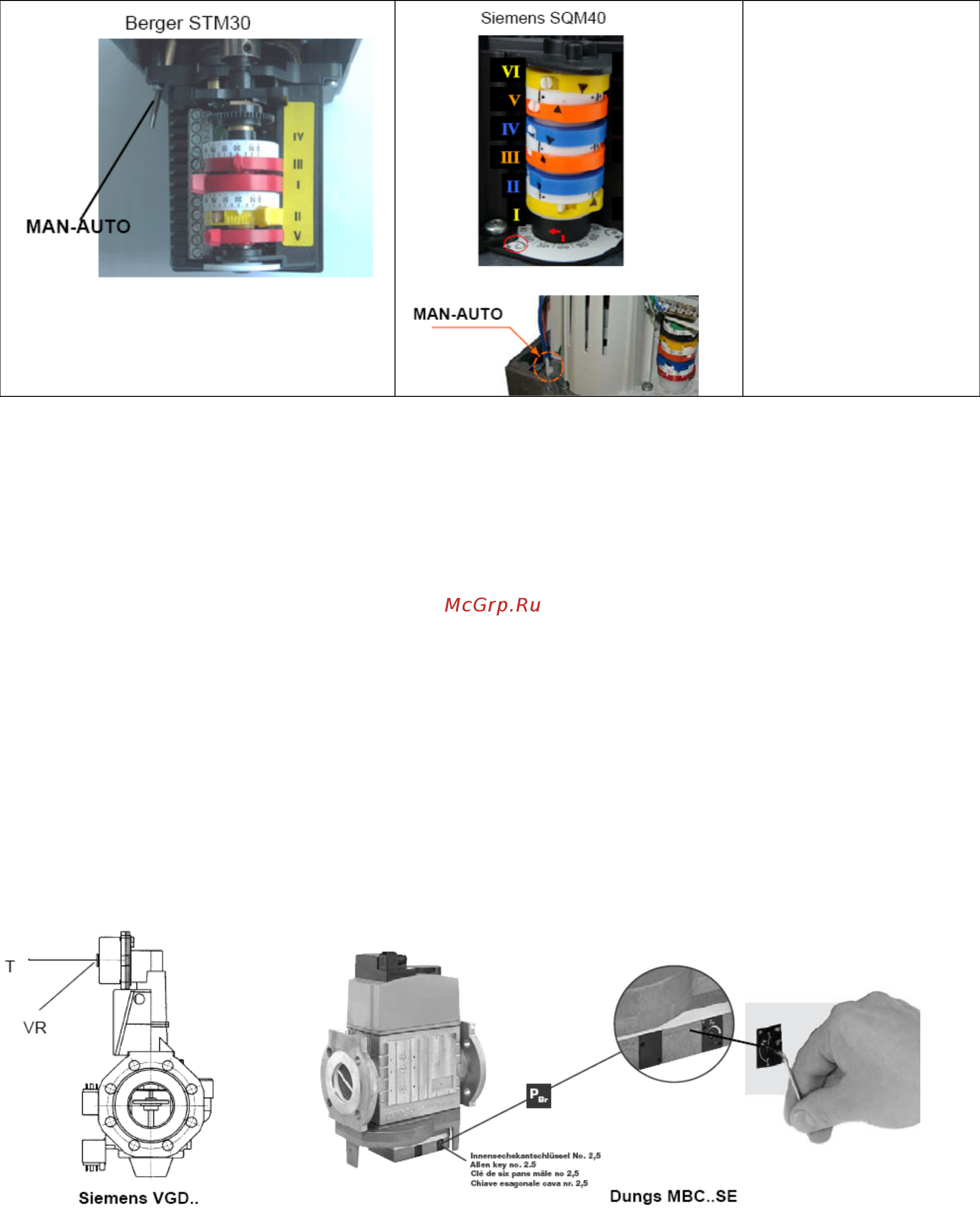

Описание кулачков

сервопривода:

I Большое пламя

II Пауза и Розжиг

III Малое пламя газа

IV Малое пламя

жидко-топлива- (SQM40..)

V Малое пламя

жидко-топлива - (STM30..)

1. Настроить работу горелки, выбрав GAS с помощью переключателя СМ горелки (имеющегося на панели

управления горелки - на стр. 43

2. проверить направление вращения двигателя вентилятора (на стр. 24).

3. Перед розжигом горелки, для достижения положения большого пламени в полной безопасности, перевести

кулачок большого пламени сервопривода, в положение соответствующее положению кулачка малого

пламени (с тем, чтобы горелка работал

а на малой мощности)

4. запустить горелку с помощью ряда термостатов; подождать пока завершится фаза предварительной

продувки и запустится горелка;

5. вывести горелку в режим большого пламени, с помощью термостата ТАВ (термостат большого/малого

пламени - см. "Электрические Схемы"), по модулирующим горелкам обратиться к соответствующему

параграфу.

6. Затем, постепенно сдвигать микровыключатель большого пламени сервопривода в сторону наращивания

мощности до тех пор, пока он не достигнет положения большого пламени, при этом все время необходимо

контролировать значения выбросов продуктов сгорания и возможно подачу газа с помощью стабилизатора,

встроенного в клапанную группу, а воздух - с помощью кулачка с прорезью (см. следующие пункты) .

7. перейти к регулировкам по воздуху и газу: все время сверяться с анализами уходящих газов, во избежание

горения с недостатком воздуха, необходимо увеличивать подачу воздуха, в зависимости от изменения

расхода газа, выполненного согласно нижеуказанной процедуре

8. Отрегулировать расход газа в режиме большого пламени на значения требуемые котлом/потребителем,

воздействуя на стабилизатор давления, встроенный в клапанную группу:

- клапаны Siemens VGD: для увеличения или уменьшения давления, а следовательно расхода газа,

воздействовать с помощью отвертки на регулировочный винт VR, после снятия крышки Т; при закручивании расход

увеличивается, при раскручивании - уменьшается (см. рисунок).

- клапаны Dungs MBC...SE: для увеличения или уменьшения давления, а следовательно расхода газа,

воздействовать на соответствующий регулятор давления (см.рисунок).

9. Для того, чтобы отрегулировать расход воздуха в режиме большого пламени, расслабить гайку RA и

вращать винт VRA до тех пор, пока не получите желаемый расход воздуха: при смещении болта TR по

направлению к оси заслонки - заслонка открывается и расход воздуха увеличивается, смещая его от

заслонки - заслонка закрывается и расход уменьшается.
