12. Смещать кулачок “малое пламя на мазутном топливе” в сторону минимальной мощности, с тем, чтобы
сервопривод начал закрываться, до тех пор, пока два подшипничка не совместятся с регулировочным винтом,
относящимся к самой низкой точке: закручивать винт V2 для увеличения расхода, откручивать - для
уменьшения, с целью получения значения давления, как на графике на Рис.9-10-1
1, на основании требуемого
расхода.
13. Вновь сместить кулачок “малое пламя на мазутном топливе” в сторону минимальной мощности, до
следующего винта и повторить все, что описано в предыдущем пункте, продолжать до тех пор, пока не
получите желаемое значение минимальной мощности (малое пламя).
14. Положение кулачка в режиме малого пламени никогда не должно совпад
ать с положением кулачка при
розжиге горелки и по этой причине кулачок должен быть настроен хотя бы на 20-30° больше значения кулачка
при розжиге.
15. Отключить и вновь включить горелку. Если расход жидкого топлива требует дополнительной регулировки,
повторить предыдущие пункты настройки.
Регулировка с помощью сервопривода SIEMENS SQL33..
1. После настройки горелки для работы на газе отк
лючить горелку и выбрать работу на жидком топливе (OIL) с
помощью селекторного переключателя СМ (имеющегося на контрольной панели горелки - стр. 43).
2. при открытом электрощите, ввести в действие насос, воздействуя напрямую отверткой на соответствующий
контактор СР (см. рисунок): проверить направление вращения двигателя насоса и держать отвертку в
нажатом состоянии в течение нескольких сек
унд, пока не заполнится контур жидконо топлива;
3. выпустить воздух со штуцера (М) манометра насоса (Рис. 13), расслабив слегка заглушку, но не снимая ее;
затем отпустить контактор.

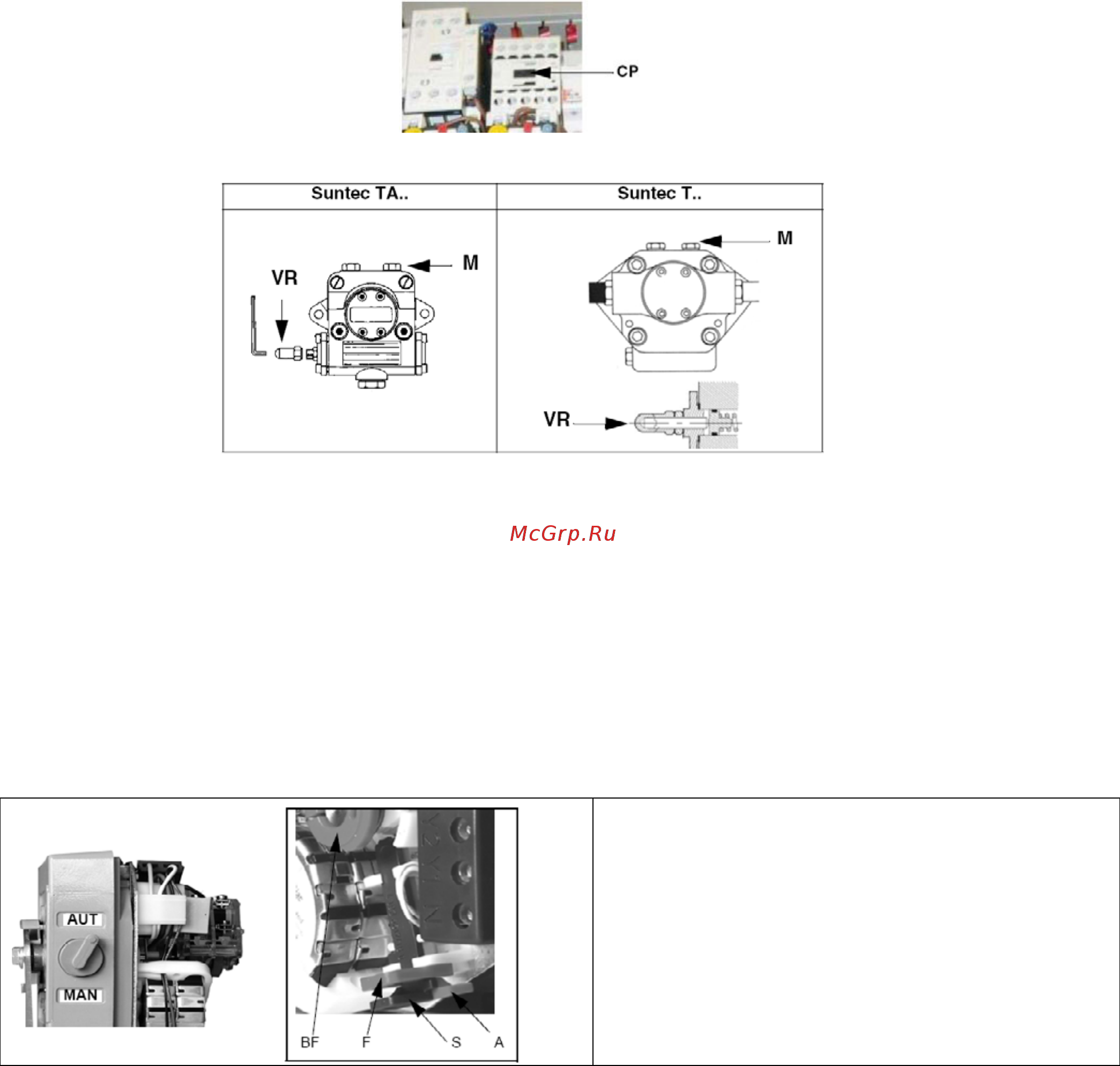

Рис. 13
4. Прежде, чем включать горелку, с целью выхода в режим большого пламени в условиях полной
безопасности, установить микровыключатель большого пламени сервопривода в соответствие с кулачком
малого пламени (с тем, чтобы горелка работала на минимальной мощности).
5. зарегистрировать заданное значение большого пламени при регулировке горелки на газе (см.
предшествующие парагр.;
6. запустить горелк
у с помощью ряда термостатов; подождать пока завершится фаза предварительной
продувки и запустится горелка).
7. вывести горелку в режим большого пламени, с помощью термостата ТАВ (термостат большого/малого
пламени - см. "Электрические Схемы"), по модулирующим горелкам обратиться к соответствующему
параграфу);
8. Затем, постепенно сдвигать микровыключатель большого пламени в сторону наращивания мощности до тех
пор, пок
а он не достигнет положения большого пламени, на которое была отрегулирована горелка при
работе на газе, при этом все время проверяя значения выбросов продуктов сгорания и , при необходимости,
регулируя давление топлива (см. следующий пункт).
Описание кулачков сервопривода SQL33....
A =Рычажок (красный) блокировки кулачка большого
пламени
S = Рычажок (зеленый) блокировки кулачка
“выжидание и розжиг
BF1 = Кулачок малого пламени (газа)
BF2 = Кулачок малого пламени (Дизтопливо)
F = Пластмассовый зажим
