По завершении времени предварительной вентиляции, сервопривод приводится в положение полного закрытия

(положение поджига газа), и как только он достигает этого положения, подключается запальный трансформатор (об

этом сигнализирует индикатор L на графической панели). Спустя 2 секунды после открытия газовых клапанов,

запальный трансформатор исключается из контура и индикатор гаснет.

Таким образом, горелка оказывается включенной, одновременно сервопривод доводится до положения работы на

высоком пламени; спустя 14 секунд начинается работа на 2-х ступенях и горелка автоматически устанавливается

на работу на низком или высоком пламени, в зависимости от потребностей системы. Работа на высоком/низком

пламени сигнализируется включением/затуханием индикатора N на графической панели.

Функциональная работа на дизельном топливе

Запускается двигатель ве

нтилятора и начинается фаза предварительной вентиляции. Так как предварительная

вентиляция должна проходить при максимальном расходе воздуха, электронный блок контроля дает команду на

открытие сервопривода и, только тогда, когда достигается положение максимального открытия, начинает отсчет

времени предварительной вентиляции, которое равно 36 секундам. По завершении времени предварительной

вентиляции, сервопривод приводится в положение пуска для работы на дизельном топливе, и как только он

достигает этого положения, вводится в действие запальный трансформатор (о чем сигнализирует индикатор L на

графической панели). Спустя 2 секунды после открытия дизельного клапана, запальный трансформатор

исключается из контура и индикатор гаснет.

Таким образом, горелка оказывается включенной, одновременно сервопривод доводится до положения работы на

высоком пл

амени; спустя 14 секунд начинается работа на 2-х ступенях и горелка автоматически устанавливается

на работу на низком или высоком пламени, в зависимости от потребностей системы. Работа на высоком/низком

пламени сигнализируется включением/затуханием индикатора N на графической панели.

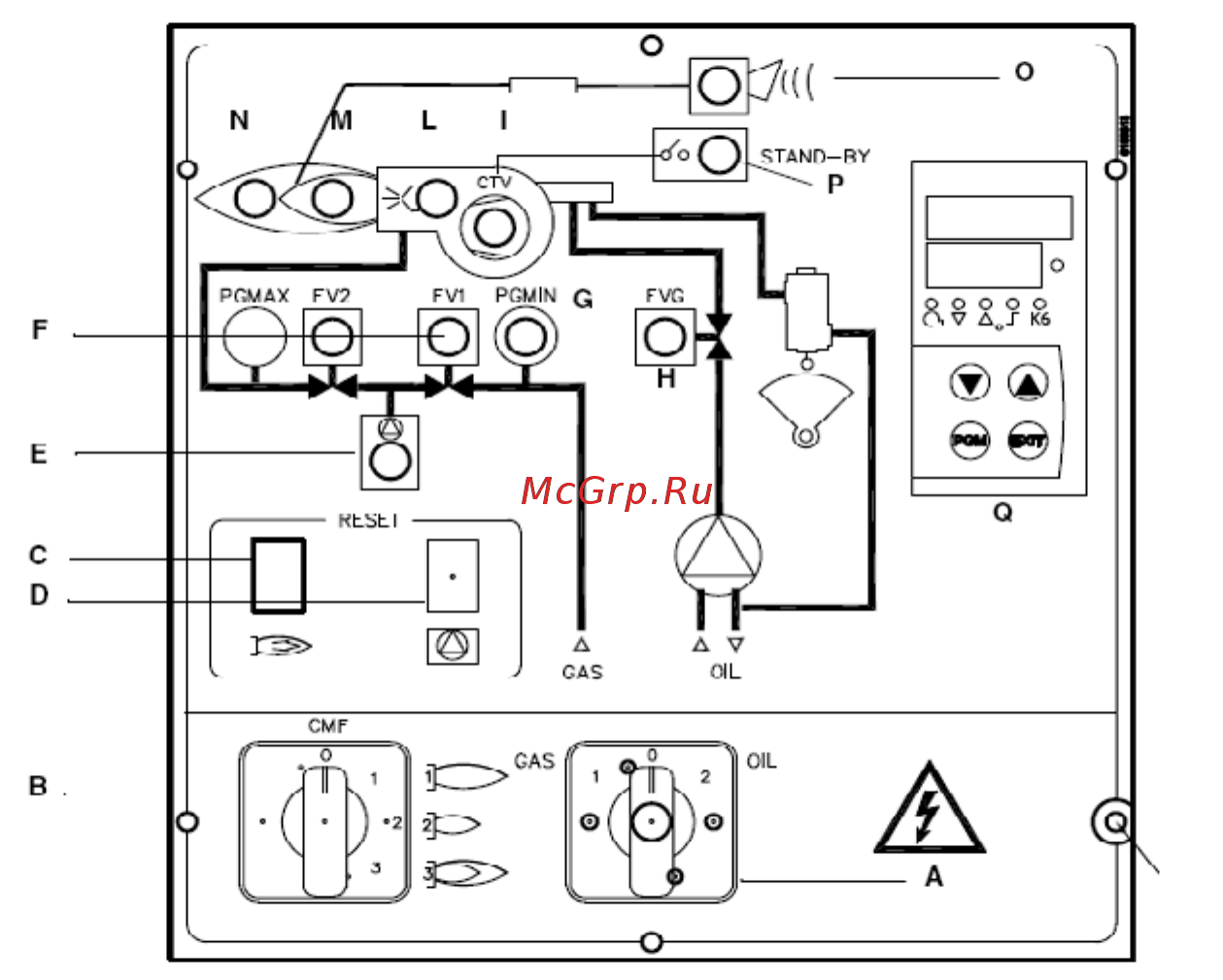

Обозначения

A Главный выключатель “включено-отключено”

B Сигнальный индикатор блокировки горелки

C Кнопка сброса блокировки электронного блока управления горелки

D Сигнальный индикатор реле давления газа

E Сигнальный индикатор блокировки устройства контроля герметичности газовых клапанов

F Кнопка сброса блокировки устройства контроля герметичности газовых клапанов (только горелки, оснащенные

электронными блоками Siemens LDU11)

G Сигнальный индикатор функциональной работы горелки на высоком пл

амени

H Сигнальный индикатор функциональной работы горелки на низком пламени

I Сигнальный индикатор функциональной работы запального трансформатора

L Сигнальный индикатор срабатывания термореле

M Сигнальный индикатор срабатывания газового клапана EV2

N Сигнальный индикатор срабатывания газового клапана EV1

O Сигнальный индикатор паузы (Stand-by)

P Сигнальный индикатор срабатывания дизельного клапана EVG

Q Автоматическое-ручное управление мощностью горелки (только на модулирующих моделях)

R Регулятор Siemens RWF40.00 (только на модулирующих моделях - Что касается модулирующих горелок, то

необходимо прочитать инструкции модулирующего регулятора модели Siemens RWF40)
