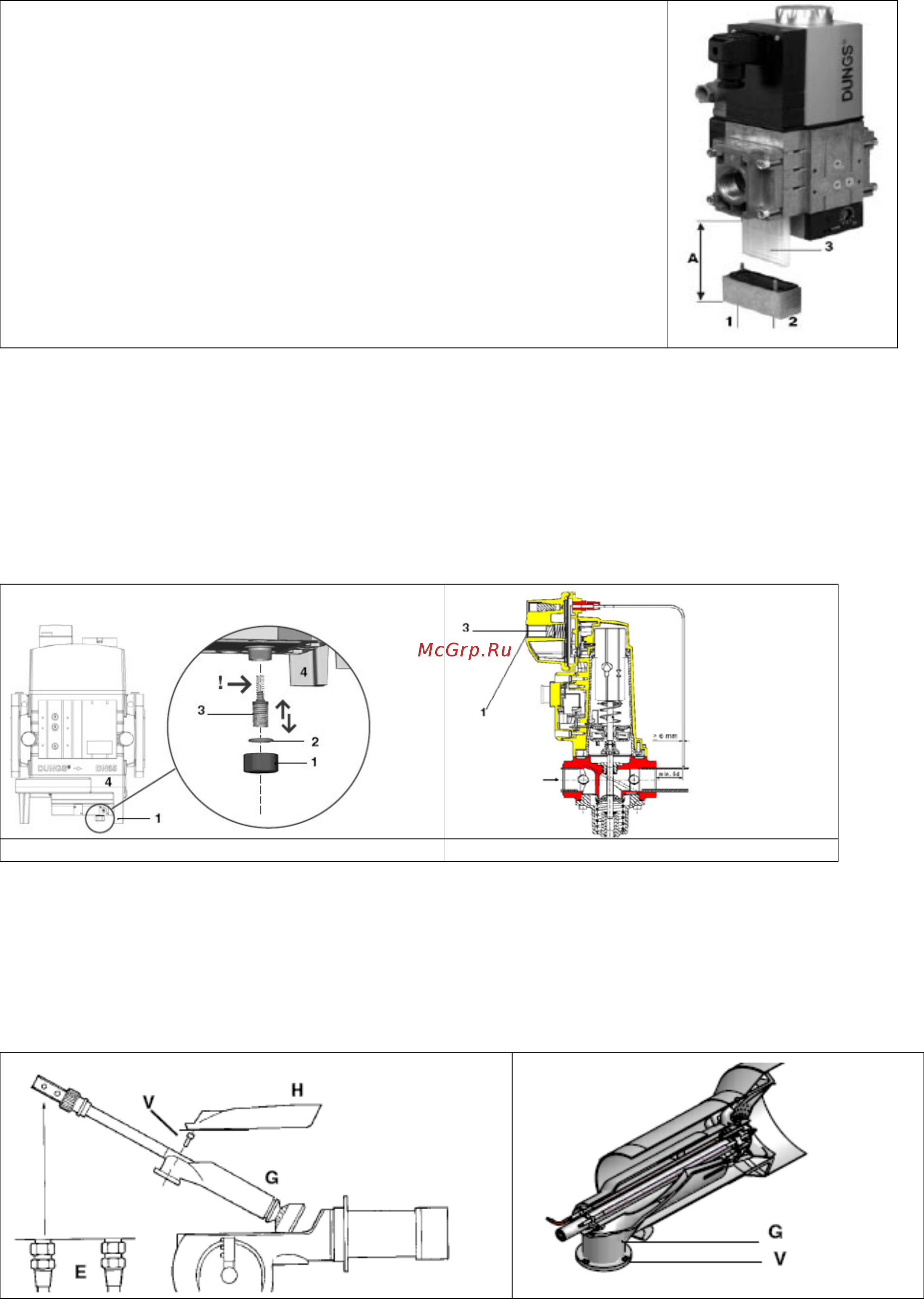

Проверка и замена фильтра MBC..SE (Гpуппа клапанов с pезьбой)

Проверять фильтр хотя бы один раз в год

Заменить фильтр, если разница давления между присоединительными

отверстиями 1 и 2 меньше 10 мбар.

Заменить фильтр, если разница давления между присоединительными

отверстиями 1 и 2 увеличилась в два раза по сравнению со значением,

полученным при последнем замере

1. Отсечь посту

пление газа, закрыв шаровой кран

2. Открутить винты 1-2

3. Заменить патрон фильтра 3

4. Закрутить и несильно затянуть винты 1-2

5. Проверить на работу и на герметичность

6. Обратить внимание на то, чтобы внутрь клапана не попадала грязь

Свободное место, необходимое для замены фильтра, А: от 150 до 230 мм.

Замена пружины клапанной группы

Для того, чтобы заменить пружину, входящую в комплект клапанной группы, действовать следующим образом:

1. Осторожно открутить защитный колпачок 1 и кольцо 2

2. Снять пружину "настройки номинального значения" 3 с корпуса 4

3. Заменить пружину 3.

4. Осторожно вставить пружину. Произвести монтаж правильно! Вставить в корпус сначала часть пружины

меньшего диаметра.

5. Вставить кольцо 2 в кр

ышечку и закрутить ее.

6. Приклеить маркировку с указанием пружины на идентификационной табличке.

DUNGS MBC..SE Исполнительный механизм "SKP"

Снятие головы сгорания

1. Снять крышку H.

2. Вынуть фотоэлемент UV с его гнезда.

3. Отвинтить два винта S (Рис.), которые держат в нужном положении узел VR, а затем откручивать узел VR до

тех пор, пока не освободится нарезной шток C.

4. Отвинтить винты V, которые блокируют газовый коллектор G, расслабить две соединительные детали E и

вынуть весь узел в комплекте, как это ук

азано на Рис.

Примечание: для повторной сборки, выполнить вышеуказанные операции в обратном порядке.
