4

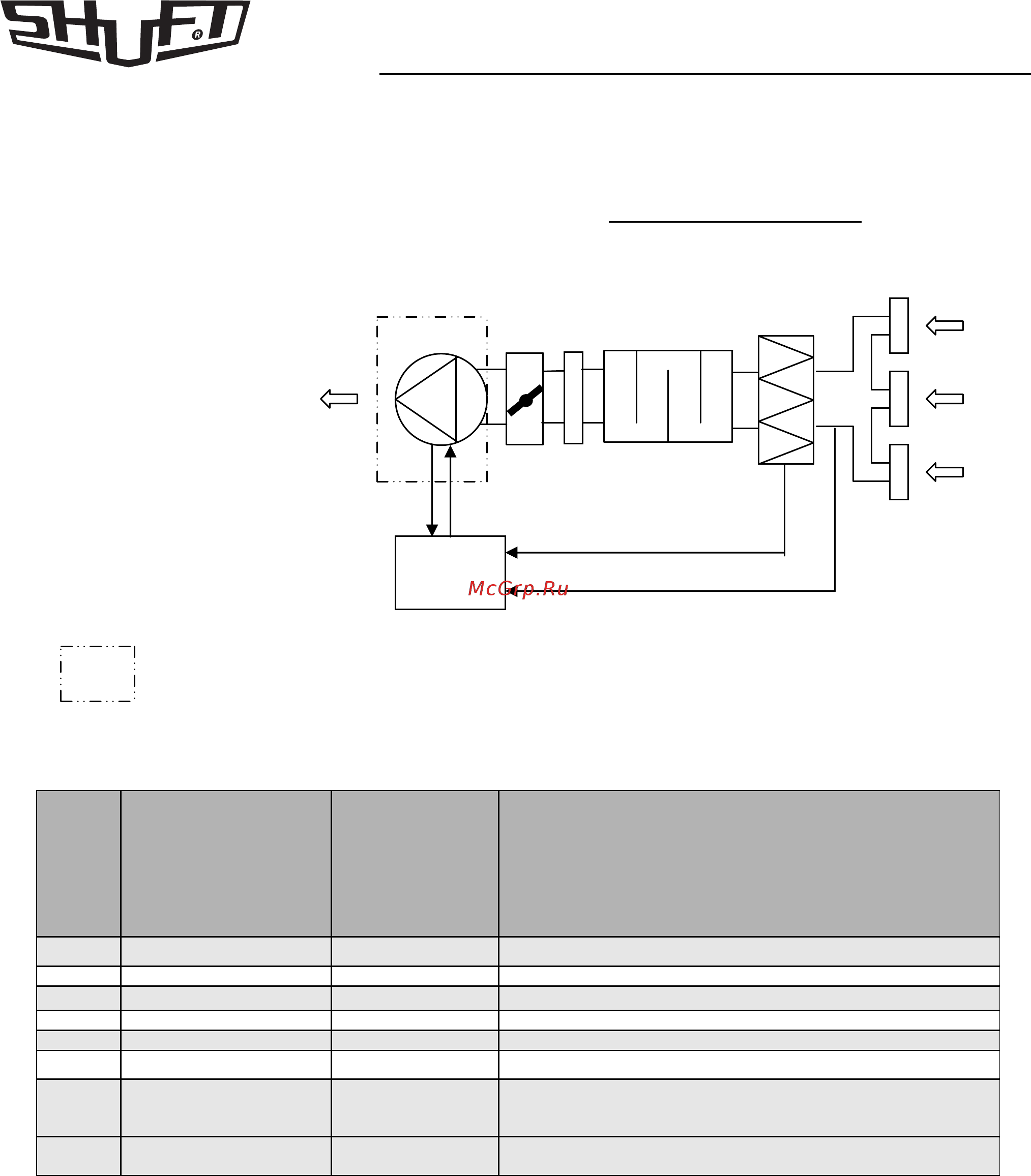

Рекомендуемая структура и состав системы вентиляции
________________________________________________
Рекомендуемая структура и состав системы вентиляции
Применение:
+ — входит в состав поставляемого устройства,
- — не используется с поставляемым устройством,
* — используется как принадлежность.
Конфигурация системы вентиляции и использование отдельных элементов определяются проектной документацией.
Обозна
чение
Элемент Применение
Рекомендуемые принадлежности
(поставляются отдельно)
В1 вытяжные решетки * решетки 1WA, 2WA, 4CA, диффузоры DVS, DVK-S
В2 сеть воздуховодов * воздуховоды DFA, ISODFA
В3 вытяжной фильтр * фильтры FBCr
В4 шумоглушитель * шумоглушители SCr, SONODFA-S
В5 гибкая вставка * быстросъемные хомуты FCC
В6 вытяжной вентилятор +
В7
заслонка
выбрасываемого
воздуха
* обратные клапаны RSK
СУ система управления *
регуляторы скорости SRE, SRE-E-T, частотные
преобразователи VLT
Крышные вентиляторы
СУ
В2
В4
В5
В3
В1
В7
- поставляемое
у
стройство
В6
