Shuft RMVE-HT 225 [5/16] Массогабаритные показатели и присоединительные размеры
![Shuft RMVE-HT 225 [5/16] Массогабаритные показатели и присоединительные размеры](/views2/1431279/page5/bg5.png)
5
Описание
________________________________________________
Описание
Наружный корпус вентиляторов серии RMV-HT изготовлен из сплава AlMg3, стойкого к
воздействию морской воды. Двигатель отделен от воздушного потока перегородкой, поэтому на
работу вентилятора не влияют жировые загрязнения. Защитная диафрагма двигателя
поставляется среди аксессуаров. Корпус имеет специальную форму поддона, чтобы собирать
небольшие количества конденсата или жира.
Центробежные вентиляторы оборудованы высокоэффективной крыльчаткой с назад загнутыми
лопатками. Выход расположен под прямым углом ко входу. Шариковые подшипники двигателя не
требуют техобслуживания и рассчитаны на весь срок эксплуатации.
В двигатели вентиляторов встроены защитные термоконтакты,
требующие подключения внешнего
защитного термореле. В случае применения пятиступен
чатых регуляторов скорости SRE-E
дополнительное защитное термореле не нужно.

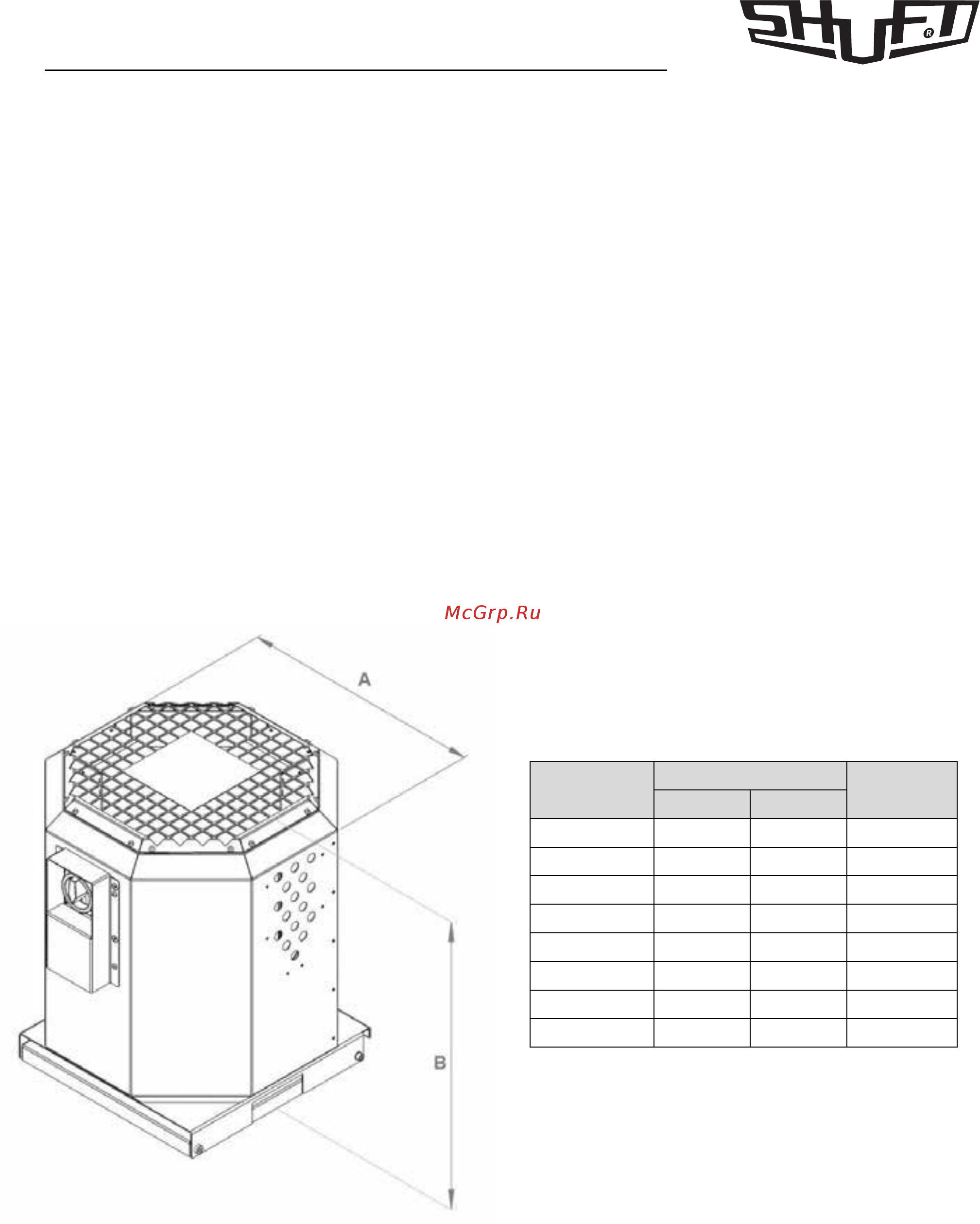

Массогабаритные показатели и присоединительные
размеры
Модель
Размеры, мм
Вес, кг
A B
RMVE-HT 225 409 491 19,4
RMVE-HT 250 409 491 22,1
RMVE-HT 280 497 570 29,1
RMVE-HT 315 497 570 35,7
RMVE-HT 400 632 634 37,8
RMVE-HT 450 790 717 50,5
RMVE-HT 500 790 717 56,0
RMVE-HT 560 995 967 83,0
Регулирование скорости вентиляторов RMV-HT осуществляется при помощи пятиступенчатых
регуляторов SRE-E (только для моделей с электропитанием 230 В, 1ф.) или с использованием час-
тотных преобразователей (только для моделей с электропитанием 400 В, 3ф.).
