5
Описание
________________________________________________________________________
Описание
Корпус вентиляторов серии EF изготовлен из высококачественной стали с 40-мм изоляцией.
Двигатель находится на откидной панели.
Вентиляторы оборудованы высокоэффективной крыльчаткой с назад загнутыми лопатками.
Двигатель отделен от воздушного потока, поэтому на работу вентилятора не влияют жировые
загрязнения. Шариковые подшипники двигателя не требуют техобслуживания и рассчитаны на
весь срок эксплуатации.
В двигатели вентиляторов встроены защитные термоконтакты, требующие подключения внешнего
защитного термореле. В случае применения пятиступенчатых регуляторов скорости SRE-E
дополнительное защитное термореле не ну
жно.
На корпусе вентилятора имеется кронштейны для надежного монтажа. Возможны
3 положения
патрубка. Изменение конструкции можно выполнить прямо на месте установки, переместив
дверные петли.
Корпус имеет специальную форму для сбора жира и спускной патрубок ¾“ (функция, имеющаяся
только при положении патрубка сверху).

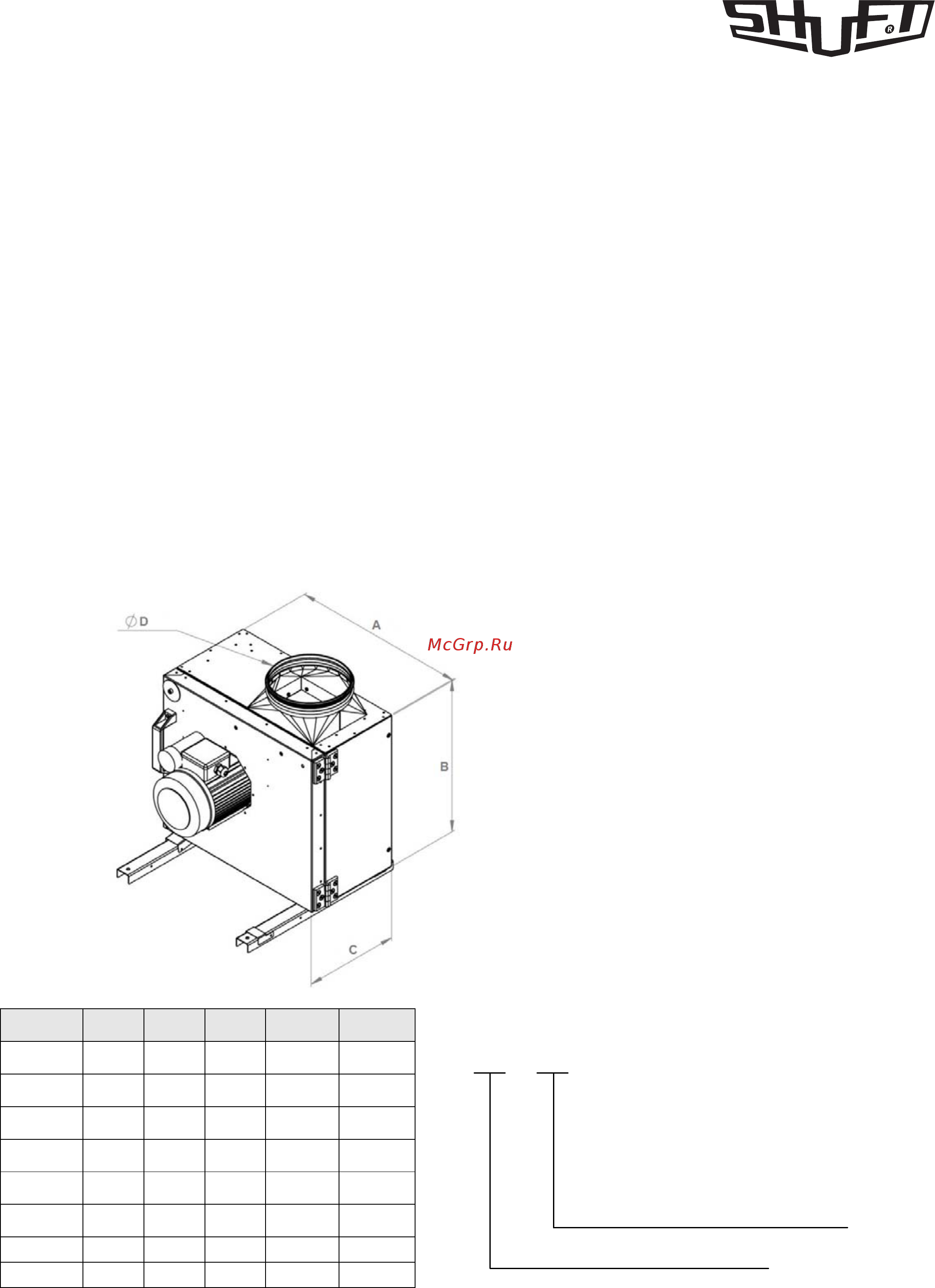

Массогабаритные показатели и присоединительные
размеры
Расшифровка обозначения
EF 225
Диаметр рабочего колеса, мм
Вытяжной кухонный вентилятор
Модель A, мм B, мм C, мм ØD, мм Вес, кг
EF 225 492 435 265 199 33
EF 250 591 521 315 249 47,5
EF 280 592 522 315 314 47,5
EF 315 700 624 365 354 56
EF 400 832 750 635 354 61
EF 450 832 750 365 354 67
EF 500 1015,5 915,3 510 399 105,6
EF 560 884 884 436 399 100
Регулирование скорости вентиляторов EF осуществляется при помощи пятиступенчатых регулято-
ров SRE-E (только для моделей с электропитанием 230 В, 1ф.) или с использованием частотных
преобразователей (только для моделей с электропитанием 400 В, 3ф.).
