8
Пусконаладочные работы
____________________________________________

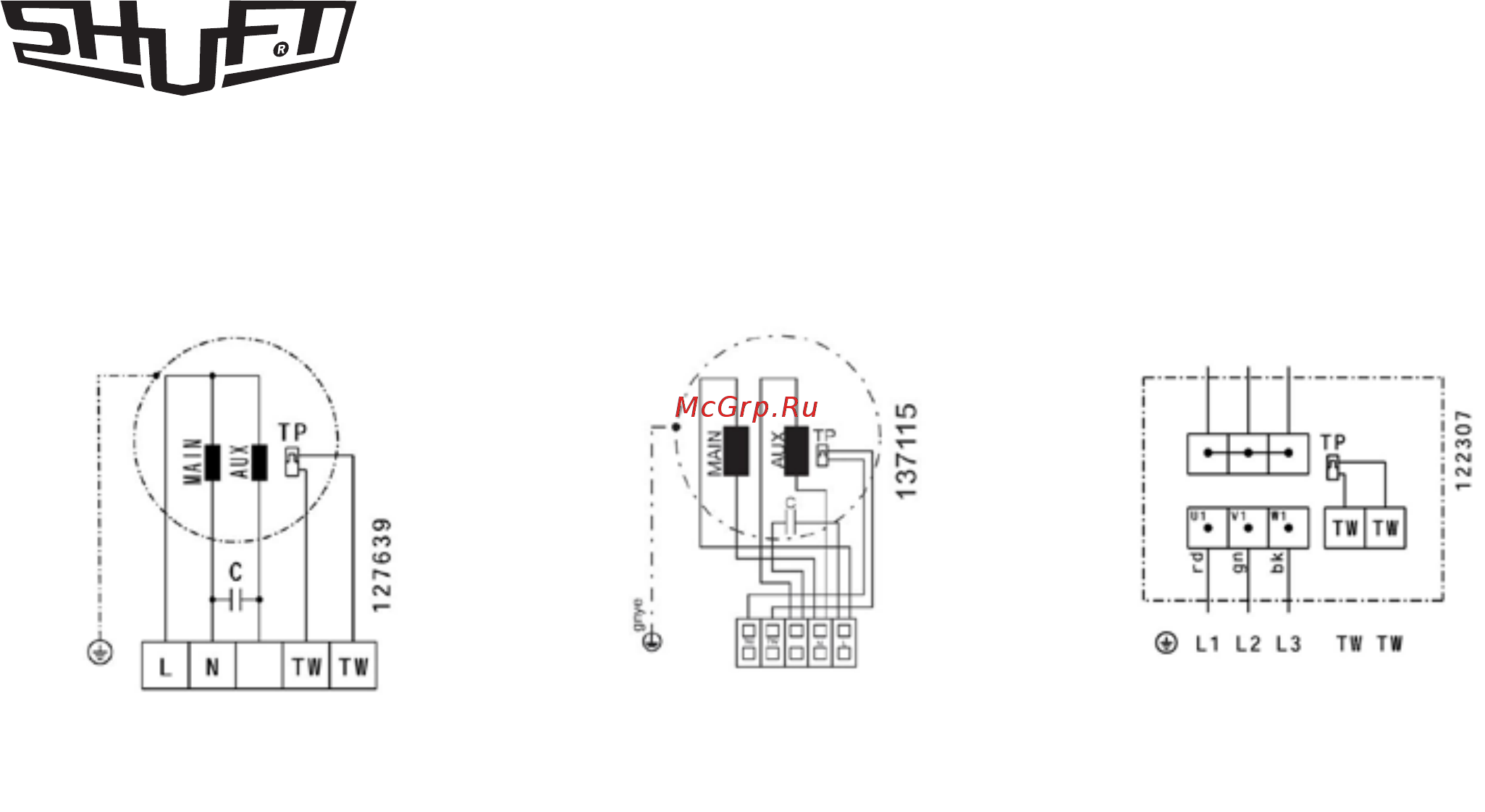

Схема электрических
соединений EF(1~230 В)
Схема электрических
соединений EF 315 (1~230 В)
Схема электрических
соединений EF (400 В)
Пусконаладочные работы
Перед пуском в эксплуатацию необходимо замерить параметры электрооборудования в
соответствии с действующими нормами и занести в таблицу «Сведения о монтажных и пуско-
наладочных работах» в конце руководства (либо зафиксировать в акте) следующие параметры.
1) Напряжение сети электропитания. Оно должно соответствовать указанному на
устройстве. Напряжение фаз в 3-фазных сетях должно варьироваться по фазам в
пределах
10%.
2) Сопротивление изоляции обмоток между собой и на землю. Оно не должно быт
ь менее
2 МОм.
3) Сопротивление обмоток. Оно должно варьироваться по обмоткам в пределах 10%.
4) Сила тока.
А также необходимо проверить направление вращения вентилятора для трехфазных
вентиляторов и емкость конденсатора для однофазных вентиляторов.
Эксплуатация
Для обеспечения надлежащей работы и длительного срока службы агрегата строго соблюдайте
все указания, приведенные в эксплуатационной документации.
Перед началом эксплуатации внимательно изучите и в дальнейшем выполняйте указания на
предупреждающих табличках на оборудовании.
Оборудование,
предназначенное для работы в составе системы вентиляции, нельзя
эксплуатировать без соединения с системой воздуховодов.
Запрещается эксплуатировать вентиляторы во взрывоопасной атмосфере!
Максимальная
температура окружающей среды не должна превышать значение, указанное на заводской
табличке! Необходимо проверить соответствие параметров электросети значениям, указанным на
заводской табличке!
Если вентилятор устанавливается снаружи помещения, то он должен быть оснащен колпаком для
защиты от атмосферных воздействий.
MAIN – основная цепь
A
UX – вспомогательная цепь
TP – термореле (термоконтакты)
Система вентиляции, в которой используется данный вентилятор, должна включать фильтр грубой
очистки. Фильтр рекомендуется очищать не ранее 1 раза в месяц.
