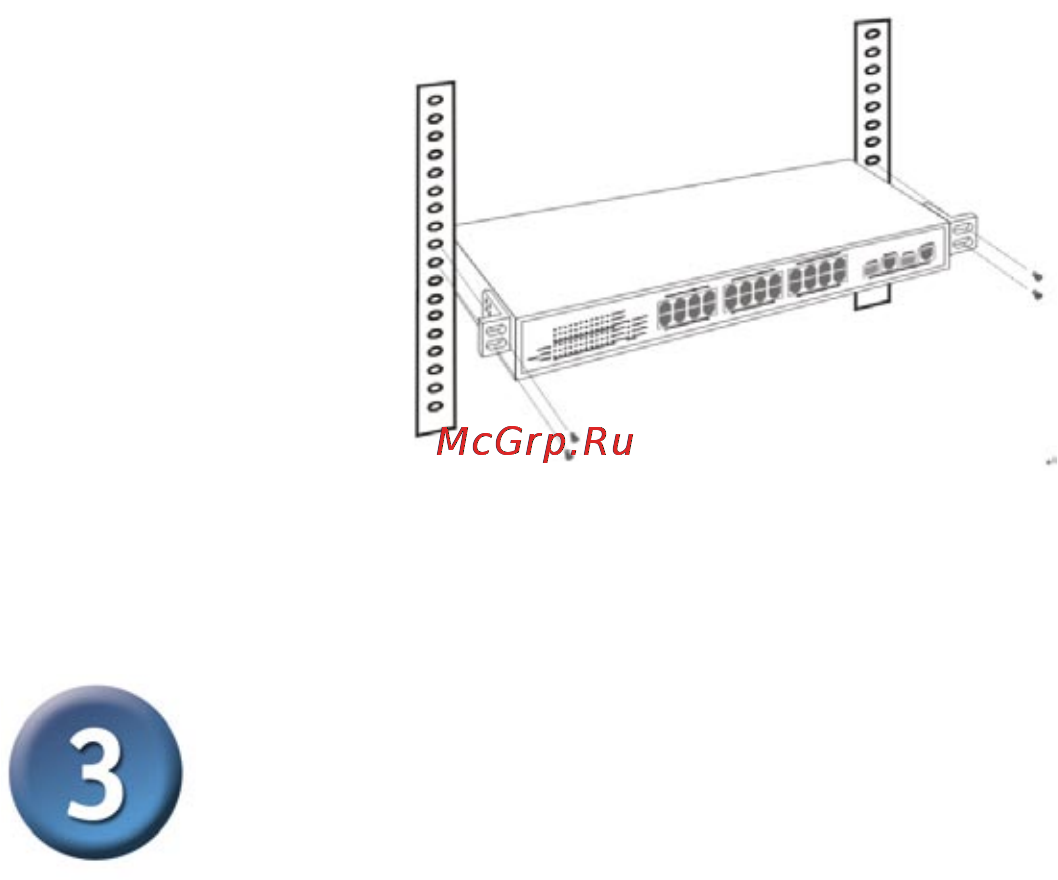

Затем, используя винты от стойки, установите коммутатор в стойку.

Установите коммутатор в стойку.

Подключение коммутатора DES-

1526 Web Smart к сети

Подключение сетевых кабелей

Коммутатор имеет 24 порта 10/100BASE-TX Fast Ethernet с поддержкой PoE и 2

комбинированных порта 1000BASE-T/mini-GBIC. Эти 24 порта PoE автоматически

активизируются при подключении совместимого устройства. Коммутатор будет обеспечивать

питание подключенного устройства через порт PoE.

Для устройств, не совместимых с PoE, коммутатор не будет подавать питание через порт.

Данная функция позволяет пользователям свободно и безопасно подключать различные

устройства к сети, не заботясь об их совместимости со стандартом Power over Ethernet.

Коммутатор поддерживает 10 Мбит/с Ethernet и 100 Мбит/с Fast Ethernet в полудуплексном

и полнодуплексном режиме при использовании двухпарного кабеля категории 5.

Коммутатор также имеет 2 комбинированных порта 1000BASE-T/mini-GBIC Gigabit

Ethernet. При эксплуатации портов RJ-45 коммутатор использует автосогласование

режима работы 10/100Мбит/с, функционирующего в режиме полу- и полного дуплекса, и

режима 1000Мбит/с, функционирующего в полнодуплексном режиме при использовании

четырехпарного кабеля категории 5. При эксплуатации портов mini-GBIC эти порты работают

с опциональной оптической средой передачи 1000BASE-SX/LX через трансивер mini-GBIC.

Комбинированный порт Gigabit Ethernet может работать или только как порт mini-GBIC, или

только как порт RJ-45. Порт mini-GBIC имеет более высокий приоритет, чем порт RJ-45,

поэтому, если и порт mini-GBIC подключен, и порт RJ-45 подключен, то только порт mini-

GBIC будет активирован.

Данные порты RJ45 являются портами типа Auto-MDI. Коммутатор автоматически

преобразует тип подключения в MDI-II или MDI-X, поэтому можно просто подключать

устройства к сети, не беспокоясь о том, какой тип кабеля используется: стандартный или

перекрестный
