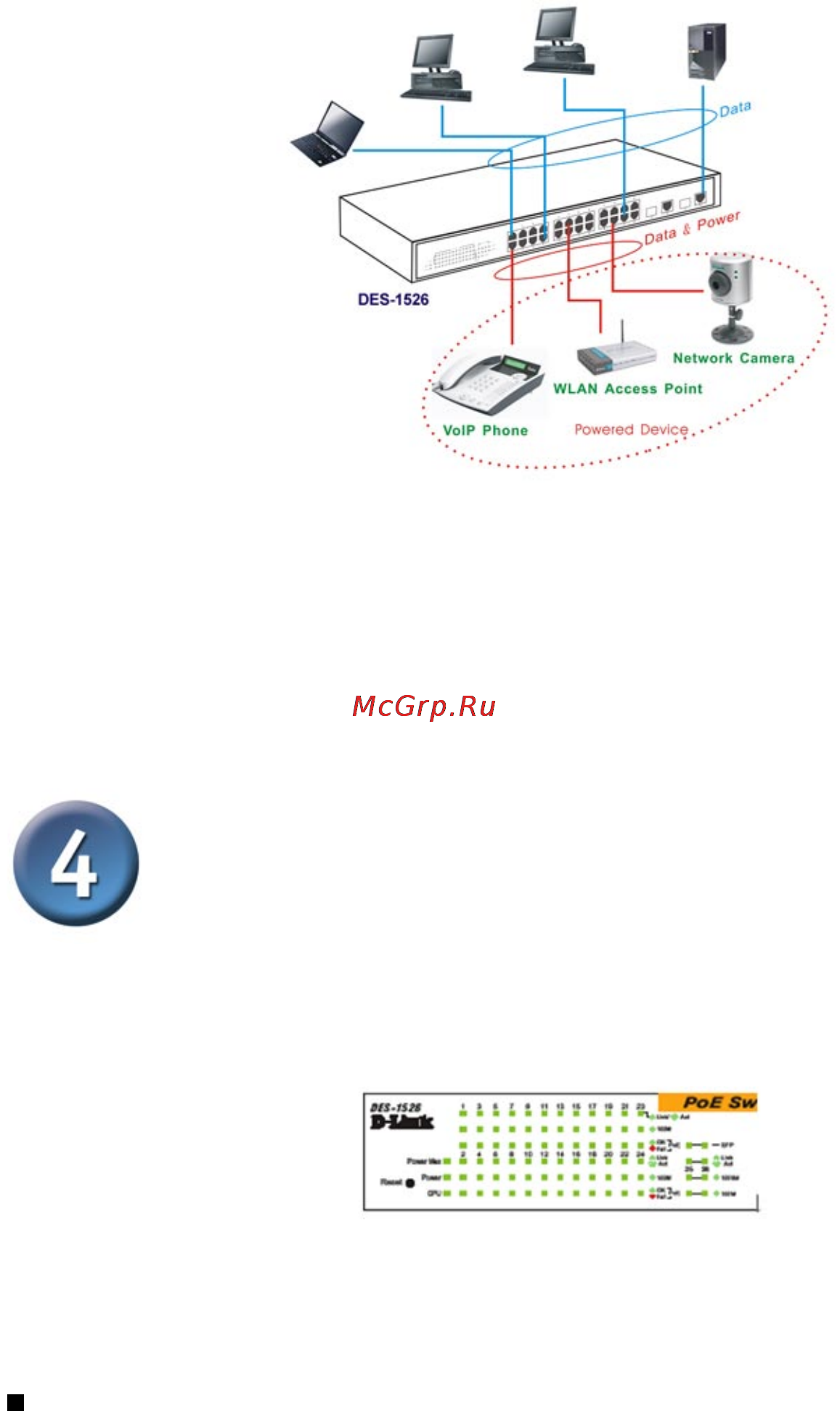

4
Питание
Коммутатор питается от источника переменного тока напряжением 100-240 В и
частотой 50-60 Гц. Выключатель питания располагается на задней панели устройства
рядом с разъемом питания и вентилятором. Коммутатор автоматически настраивается
на имеющийся источник питания и допускает включение без подключения каких-либо
сетевых кабелей.
Индикаторы
Индикаторы на передней панели показывают состояние коммутатора и при
необходимости помогают провести мониторинг работы коммутатора и поиск
неисправностей.
Индикаторы коммутатора
Подключение сетевых кабелей
Индикаторы коммутатора
POWER:
Горит : Если индикатор Power горит, на коммутатор подается питание.
Не горит: Если индикатор Power не горит, кабель питания подключен
неправильно.
