Замер давления на голове сгорания
Подсоединить соответствующие датчики на входы манометра: один на штуцер для отбора давления котла, чтобы снять
значение давления в камере сгорания и другой на штуцер отбора давления газа на дроссельном клапане горелки., чтобы
снять значение давления газа на голове сгорания. На основании дифференциального давления, снятого таким образом,
можно вычислить значение максимального расхода газа
, используя при этом графики кривых соотношения “давление-расход”
в голове сгорания, которые Вы найдете в следующем параграфе. Имея значение давления газа в голове сгорания
(указывается на ординате), можно определить значение расхода в топке в Стм3/час ( указывается на абсциссе). Полученные
данные должны использоваться для регулирования расхода газа.
ПРИМЕЧАНИЕ: КРИВЫЕ “ДАВЛЕНИЕ – РАСХОД
ГАЗА” ОРИЕНТИРОВОЧНЫ; ДЛЯ ПРАВИЛЬНОЙ РЕГУЛИРОВКИ
РАСХОДА ГАЗА ОБРАТИТЬСЯ К ПОКАЗАНИЯМ СЧЁТЧИКА.

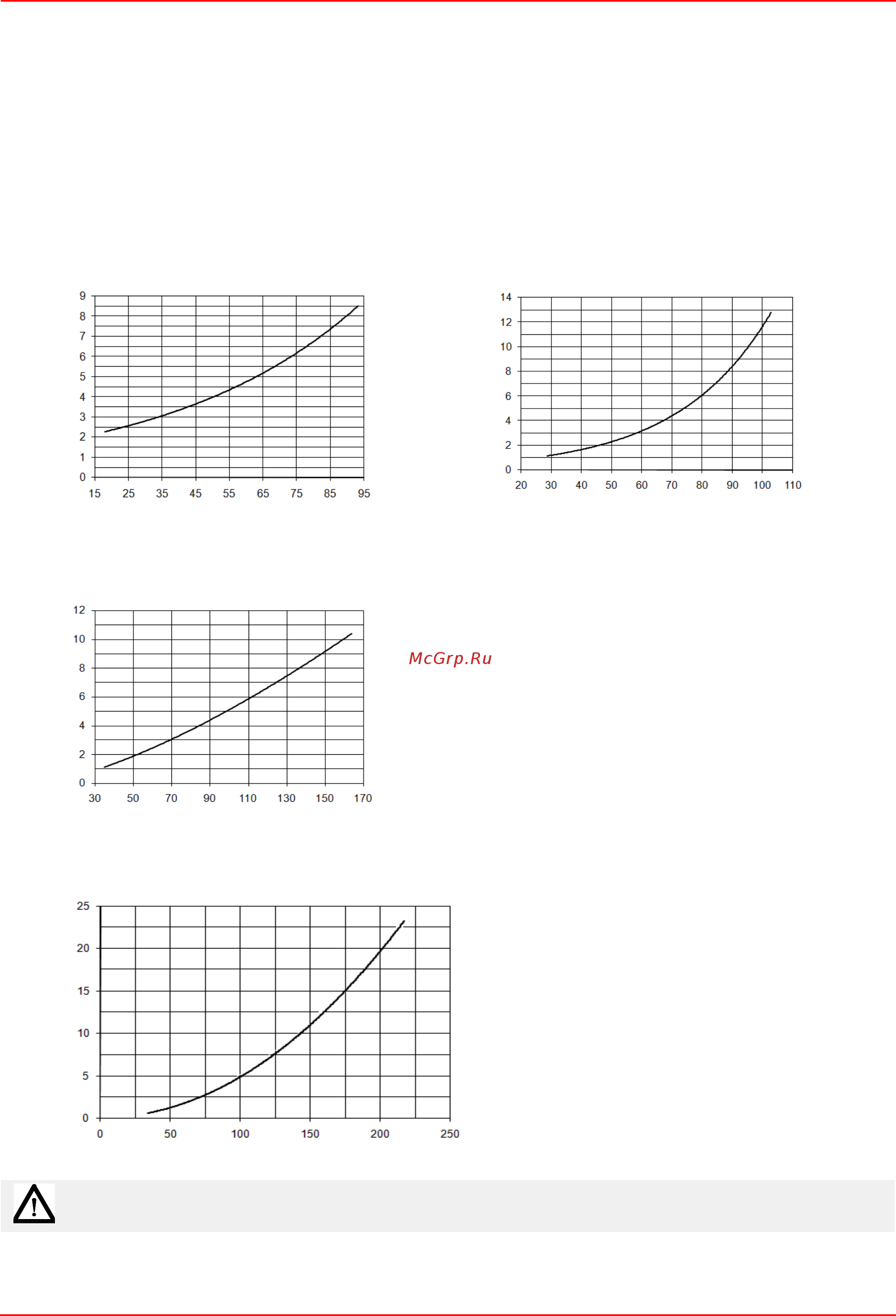

Кpивые соотношения “давление в голове сгоpания - pасход газа “
ДАВЛЕНИЕ ГАЗА, мбар
HP60
РАСХОД ГАЗА Стм
3
/час
HP65
РАСХОД ГАЗА Стм
3
/час
ДАВЛЕНИЕ ГАЗА, мбар
HP72
РАСХОД ГАЗА Стм
3
/час
ДАВЛЕНИЕ ГАЗА, мбар
HR73A
РАСХОД ПРИРОДНОГО ГАЗА ст.м
3
/ч
ПРИМЕЧАНИЕ: диаграммы относятся к природному газу. По другим видам топлива - см. параграф
“Применяемый тип топлива”.
