CIB Unigas Tecnopress HP60 MG.PR.S.RU.A.0.40 [35/59] Процедура регулирования при работе на газе
![CIB Unigas Tecnopress HP60 MG.PR.S.RU.A.0.40 [35/59] Процедура регулирования при работе на газе](/views2/1433356/page35/bg23.png)
M039150NF
36
пламени ST1 (Berger)/III (Siemens).
13
Отключить горелку и перейти к регулировке работы на газе.
Внимание:
z сервопривод Beger: кулачки можно смещать вручную
z сервопривод Siemens: установить рычажок РУЧ/АВТО (AUTO/MAN) на РУЧ (MAN), чтобы переместить кулачки, но
не забыть вновь установить на AUTO после завершения регулировки.
Процедура регулирования при работе на газе
1 Настроить работу горелки, выбрав GAS с помощью переключателя СМ горелки (имеющегося на контрольной панели
управления - íà ñòð 44;
2 проверить направление вращения двигателя вентилятора (см. íà ñòð 25).
Только для горелок с клапанами Dungs Multibloc MB-DLE: прежде чем запускать горелку, отрегулировать медленное
открытие клапанной группы. Для регулировки медленного открытия снять крышечку T (см. Рис. 32), перевернуть ее и вставить
на штырь VR
с соответствующим пазом, имеющимся в верхней части. При закручивании расход при розжиге уменьшается,
при откручивании - расход при розжиге увеличивается. Не регулировать винт VR с помощью отвертки.
ПРИМЕЧАНИЕ: Винт VSB снимается только для замены катушки.
3 запустить горелку с помощью ряда термостатов; подождать пока завершится фаза предварительной продувки и
запустится горелка;
4 вывести горелку
в режим большого пламени, с помощью термостата ТАВ.
5 сохранить значение расхода воздуха, отрегулированное при работе на дизельном топливе (см. предыдущий параграф).
6 Отрегулировать расход газа в режиме большого пламени на значения требуемые котлом/потребителем, воздействуя
на стабилизатор давления, встроенный в клапанную группу:
- клапанная группа Dungs Multibloc MB-DLE Регулировка газового клапана выполняется при помощи
регулятора RP
после ослабления на несколько оборотов стопорного винта VB. Стабилизатор давления регулируется при воздействии на
винт VS, расположенный на крышечке С: при закручивании - давление увеличивается, а при откручивании - уменьшается.
При откручивании регулятора RP клапан открывается, а при закручивании - закрывается..
- клапаны Siemens VGD: для увеличения или уменьшения давления, а следовательно расхода газа, воздействовать с
помощью отвертки на регулировочный винт VR, после снятия крышки Т; при закручивании расход увеличивается, при
раскручивании - уменьшается (см. рисунок).

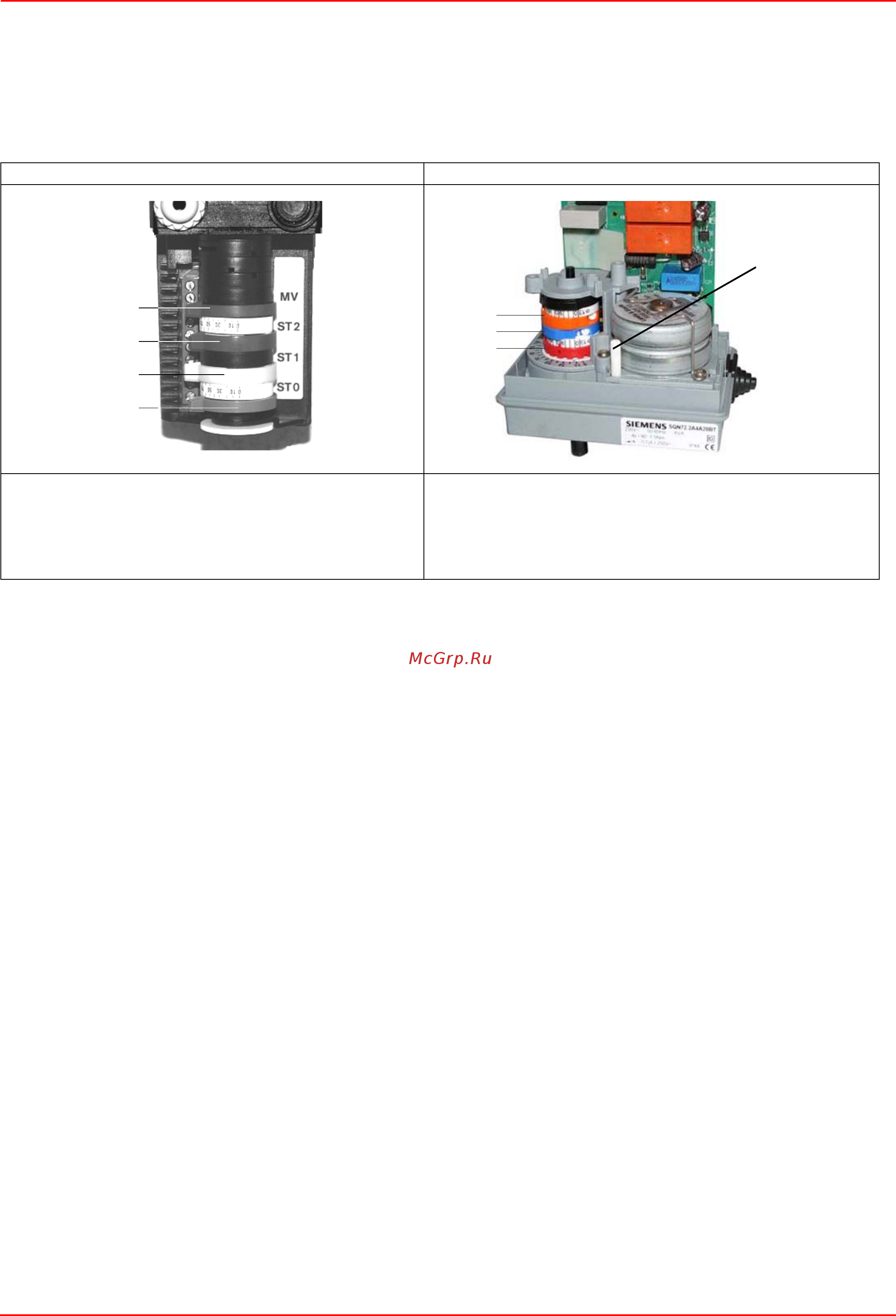

Berger STA12 B 3.41 Siemens SQN72
ST2 = Кулачок большого пламени
ST0 = Положение розжига
ST1 = Кулачок малого пламени
MV = Вспомогательный кулачок, дающий разрешение на
открытие 2-го топливного клапана
I = Кулачок большого пламени (красный)
II = Положение розжига (синий)
III = Кулачок малого пламени (ОРАНЖЕВЫЙ))
IV = Вспомогательный кулачок, дающий
разрешение на
открытие 2-го топливного клапана (Черный)
MV
ST2
ST1
ST0
III
II
I
AUTO-MAN
