МОНТАЖ И ПОДКЛЮЧЕНИЯ

При уничтожении упаковки горелки и при утилизации горелки соблюдайте процедуры, предусмотренные действующими

законами по утилизации материалов.

Подъем и перенос горелки

Горелка оснащена рым болтами для подъема.

Монтаж горелки на котел

1) Для того, чтобы установить горелку, необходимо проделать отверстия на плите, закрывающей камеру сгорания, как это

описано в параграфе “Габаритные размеры”;

2). завинтить (5) крепежных винта, в соответствии с шаблоном для просверливания отверстий, описанного в параграфе

“Габаритные размеры” ;

3) приставить горелку к плите котла: поднять горелку , используя рым болты, имеющиеся в верхней части горелки

;

4). снять горелку, расслабив 3 винта, находящиеся за фланцем горелки;

5). уложить жгут из керамического волокна на фланец горелки;

6). вставить сопло: прежде, чем затягивать винты, проверить, что сопло стоит строго по центру относительно головы сгорания;

7) установить горелку на котел;

8) закрепить с помощью гаек винты котла согласно схеме данной на Рис. 4.

9). По завершении монтажа горелки на котёл, позаботьтесь о том, чтобы пространство между соплом горелки и огнеупорным

краем отверстия котла было герметически закрыто специальным изолирующим материалом (валиком из жаропрочного

волокна или огнеупорным цементом).

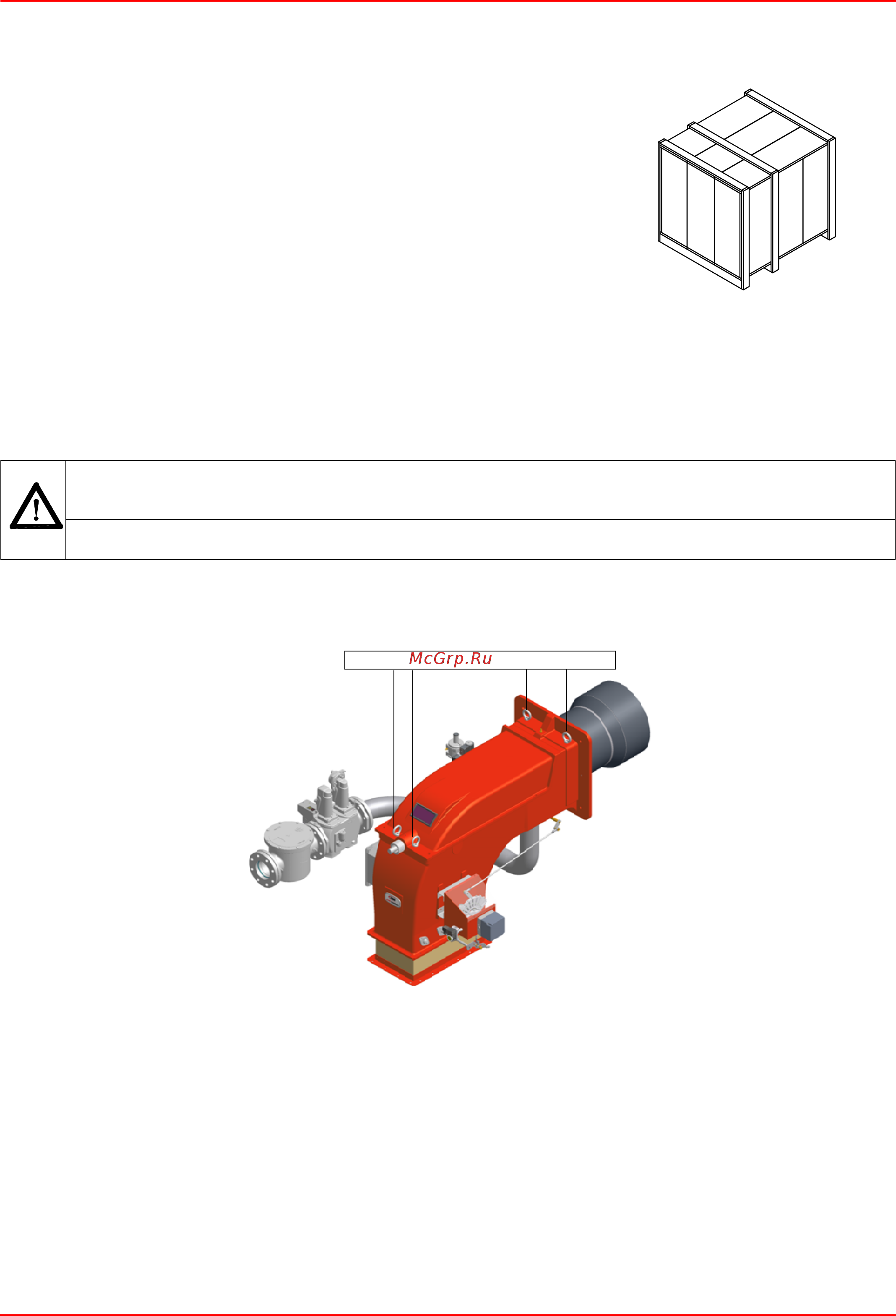

Упаковка

Горелки поставляются в деревянных ящиках размерами:

HTP1030 - HTP1050: 2180 мм x 1180 мм x 1210 мм (L x P x H)

HTPW1800 (HTP1080): 2180 мм x 1580 мм x 1560 мм (L x P x H)

Такая упаковка боятся влажности и не пригодна для установки друг на друга. В

каждой упаковке находятся:

1 горелка с отсоединенной газовой рампой;

1 Прокладка, устанавливаемая между горелкой и котлом;

2 жидкотопливные шланги;

1 фильтр жидкотоплива;

1 пакет с данными

инструкциями по эксплуатации.

ВНИМАНИЕ! Все операции по подъему и переносу горелки долны выполняться обученным для выполнения

такой работы персоналом. В случае, если эти операции не будут выполняться должным образом,

существует риск опрокидывания и падения горелки.

Для переноса горелки использовать средства с соответствующей грузоподъемностью (См. параграф

“Технические характеристики”.)”

Подъемные рым болты
