CIB Unigas Miniflam N18 N-.TN.S.RU.A [12/25] Однотрубная система

Однотрубная система

Горелки выходят с завода-изготовителя подготовленными к двухтрубной системе подачи топлива. Возможна

трансформация для подачи топлива с помощью однотрубной системы. Для детального ознакомления с операциями,

которые необходимо выполнить при этом, необходимо прочитать приложение.

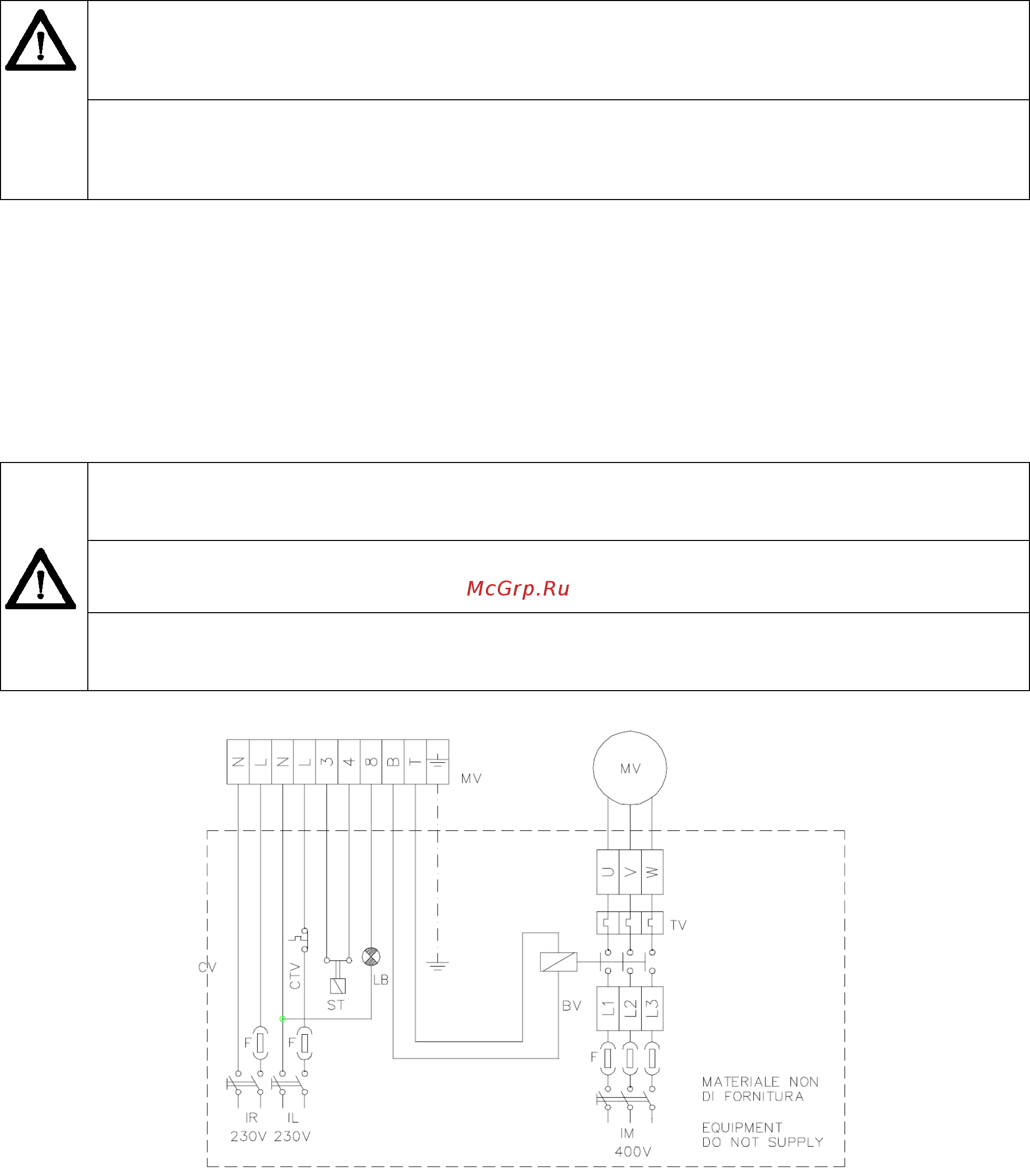

Электрические подключения

ОБЛЮДА

ТЬ

ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ, УБЕДИТ

ЬСЯ

В ЗАЗЕМЛЕНИЯ СИСТЕМ

ПРИ ПОДСОЕДИНЕНИИ БЫТЬ ВНИМАТЕЛЬНЫМИ И НЕ ПЕРЕПУТАТЬ МЕСТАМИ ФАЗУ И

НЕЙТРАЛЬ, ПРЕДУСМОТРЕТЬ ДИФФЕРЕНЦИАЛЬНЫЙ, ТЕРМОМАГНИТНЫЙ ВЫКЛЮЧАТЕЛЬ,

ПОДХОДЯЩИЙ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТИ.

ВНИМАНИЕ: прежде, чем выполнять электрические подключения, убедит

ься

в том, что

выключатель системы установлен в положение “ВЫКЛ” , а главный выключатель горелки тоже

находится в положении 0 (OFF - ВЫКЛ). Прочитать внимательно главу “ПРЕДУПРЕЖДЕНИЯ”, в

части “Электрическое питание”.

Для выполнения подключений действовать следующим образом:

1. Снять крышку электрощита горелки, открутив фиксирующие винты;.

2. Выполнить электрические соединения к клеммнику питания в соответствии с прилагаемыми электрическими

схемами.

3. Проверить направление вращения двигателя вентилятора – насоса (см. Следующий параграф).

4. Установить крышку электрощита на место.

ВНИМАНИЕ: на горелке установлена перемычка между клеммами 6 и 7. В случае подсоединения

термостата большого/малого пламени убрать данную перемычку перед подсоединением

термостата.

ВАЖНО: Подсоединяя электрические провода питания к клеммной коробке МА горелки,

убедитесь, что провод заземления длиннее проводов фазы и нейтрали.

ВНИМАНИЕ: был предусмотрен вспомогательный контакт (клеммы №507 и 508 клеммной коробки

МА), которые необходимо подключить к аварийной системе (аварийная сигнализация/отключение

питания) в случае неполадки контактора мазутных резисторов (См. Рис.).

(#) Сухой контакт для “Сигнала неисправности контактора резисторов бачка-подогревателя”.
