CIB Unigas Miniflam N18 N-.TN.S.RU.A [16/25] Запуск

Запуск

После заполнения топливом бачка-подогревателя горелка готова к работе.

Замкнуть переключатель управления на электрощите горелкии. Начинается фаза разогрева мазута до тех пор, пока

не будет достигнута разрешительная температура, установленная на термостате TCN.

Резисторы будут задействованы до тех пор, пока не будет достигнута температура, установленная на термостате

TR.

Когда разрешительный термостат TCN подает команду, начинает работать двигатель, который управляет как

вентилятором, так и мазутным насосом и начинается фаза промывки.

Во время этой фазы мазут выполняет следующий маршрут:

• Проходит через фильтр 1, всасывается насосом 2 и подается на бачок 3, где и подогревается;

• Выходит из бачка и проходит через антигазовый клапан 7 и достигает форсунки 10, которая заблокирована иглой

12;

• Проходит через нормально открытый клапан 9 и возвращается в служебную емкость.

Фаза промывки необходима, чтобы устранить возможные остатки топлива, которые остались в контуре во время

простаивания горелки, и чтобы полностью освободить как трубопроводы, так и группу распыления от препятствий

подобного рода.

По завершении промывки температура на распылителе будет такой же, как и в бачке.

Циклический электронный блок запитывает клапан 7 и нагнетает давление топлива, воздействуя на иглу 12,

сдвигает ее назад, открывая путь потоку топлива к форсунке 10. Этот принцип работы действителен для всех

мазутных горелок.

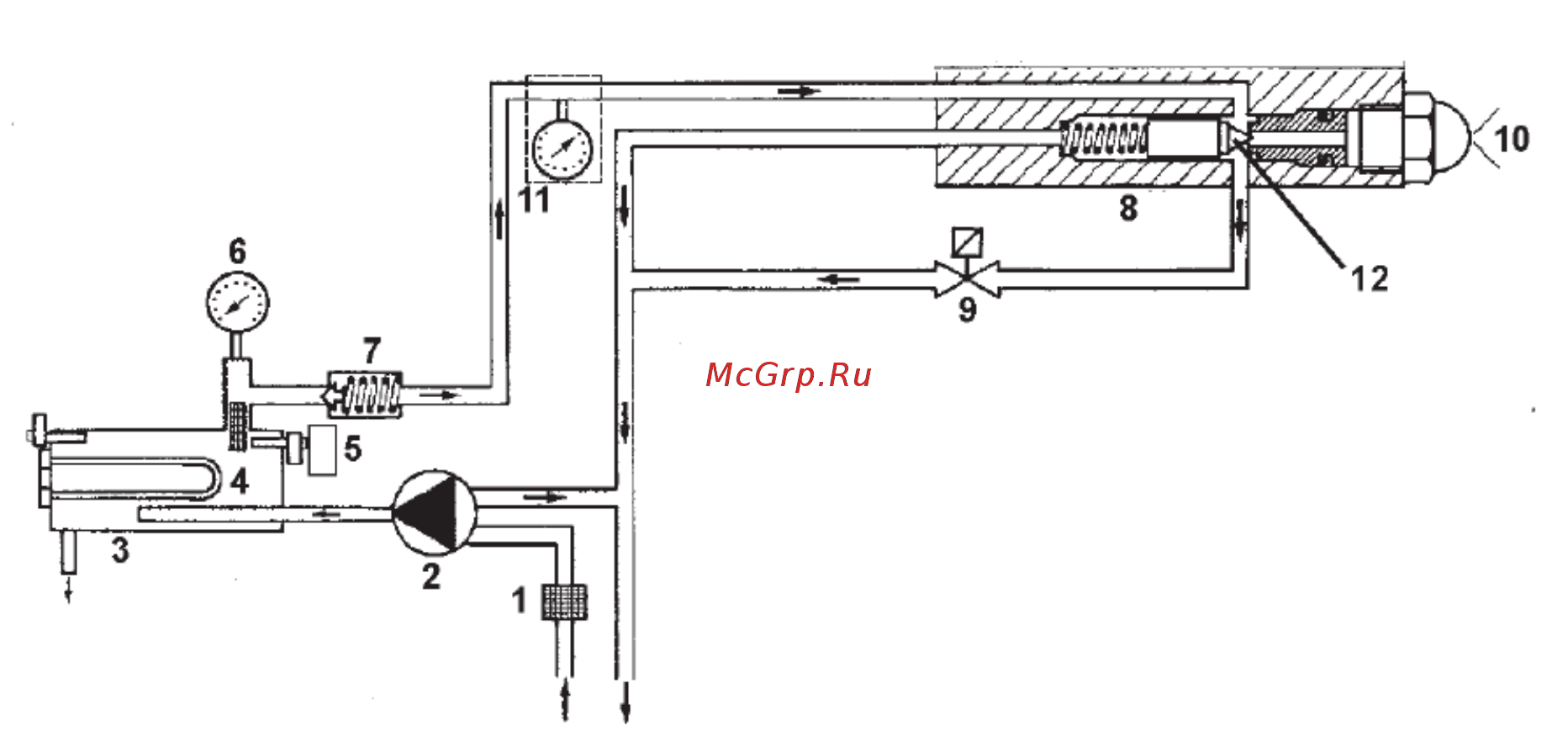

Обозначения

1) Мазутный фильтр

2) Мазутный насос

3) Бачок-подогреватель топлива

4) Резисторы подогрева топлива

5) Группа термостатов резисторов (TR) и разрешительный мазутного топлива (TCN)

6) Tермометр

7) Антигазовый клапан

8) Держатель форсунки

9) Клапан N.A.

10) Форсунка

11) Штуцер манометра

12) Блокировочная игла форсунки
