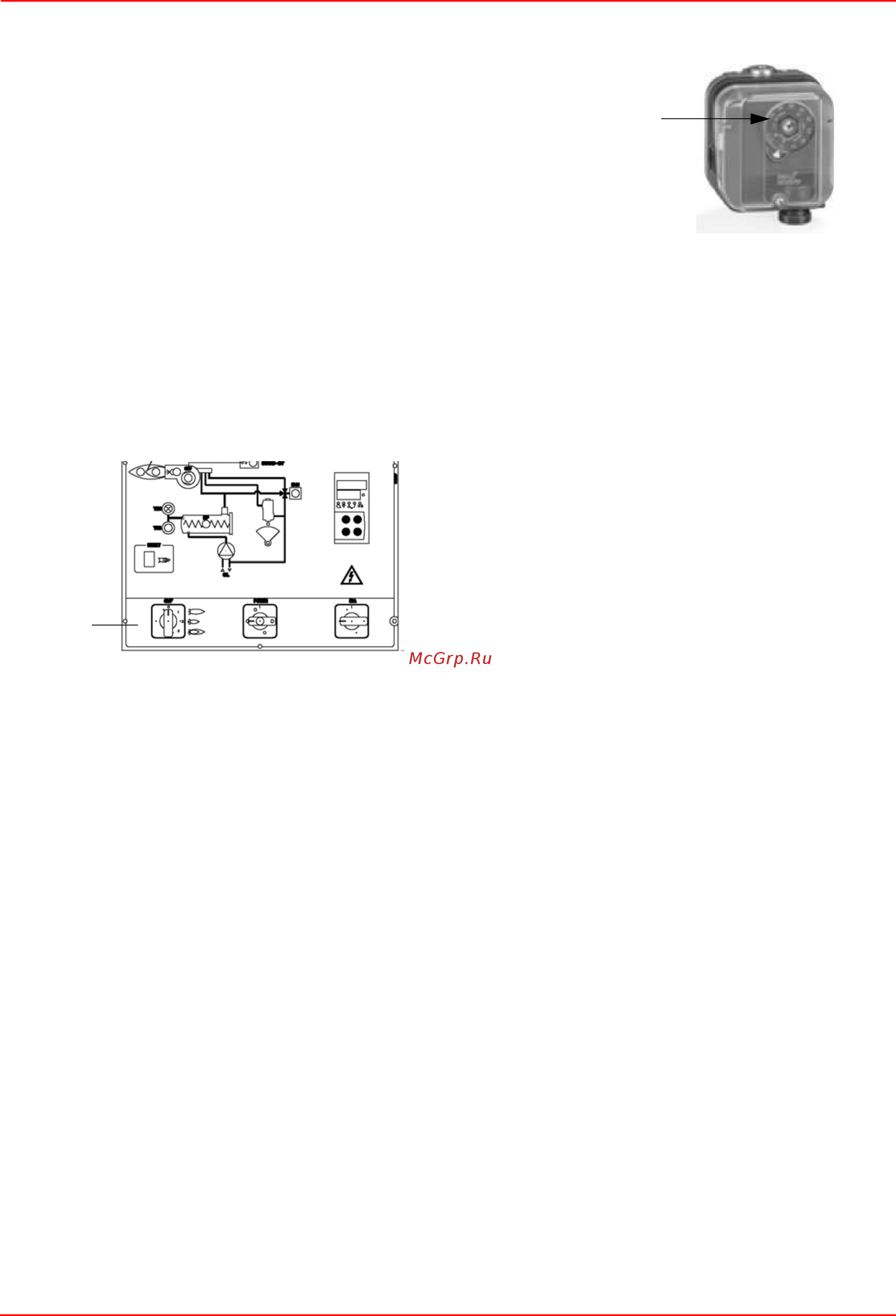

Регулировка реле давления воздуха

Регулировка реле давления воздуха выполняется следующим образом:

z Снимите прозрачную пластиковую крышку.

z После выполнения регулировки расхода воздуха и газа включите горелку и на фазе

предварительной продувки медленно поворачивайте регулировочное кольцо VR по

часовой стрелке до тех пор, пока не сработает аварийная блокировка горелки.

z Считать на шкале значение давления и уменьшить его на 15%.

z Повторите цикл запуска горелки, проверяя, что она правильно функционирует.

z Установите на место прозрачную крышку реле давления.

Горелки модулирующие

Для регулировки модулирующих горелок использовать селекторный переключатель, имеющийся на контрольной панели

горелки (см. рисунок), вместо того, чтобы использовать термостат ТАВ, как было описано в регулировках прогрессивных

горелок. Произвести регулировку, как описано в предыдущих параграфах, уделяя внимание использованию CMF.

Положение селекторного переключателя определяет фазы работы: для того, чтобы вывести горелку в режим большого

пламени, установить селекторный переключатель CMF на 1, а для того, чтобы на малое пламя - на 2.

Для того, чтобы повернуть варьируемый сектор, необходимо установить селекторный переключатель CMF на 1 или 2 , а затем

перевести его на 0.

CMF

CMF = 0 Сервопривод стоит в том положении,

в котором находится

CMF = 1 Работа на большом пламени

CMF = 2 Работа на малом пламени

CMF = 3 Автоматическая работа
