CIB Unigas Cinquecento RN520 D-.MD.L.RU.A [35/43] Контроль сигнала пламени

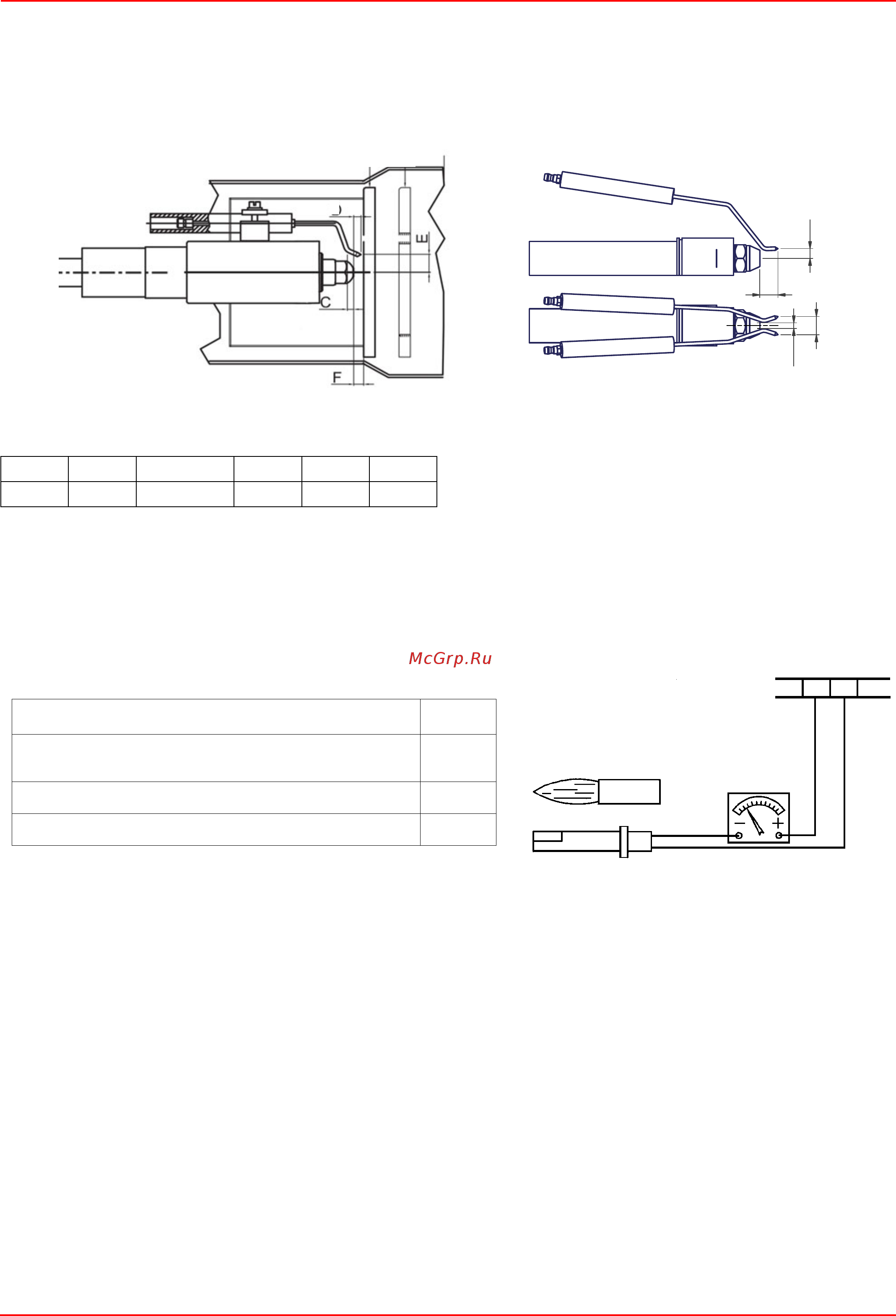

Правильное положение форсунки и запальных электродов

Установка сопла по отношению к головке сгорания – отвинтить шестигранный винт VB и передвинуть головку сгорания по

необходимости. Выполнив установку, проверить положение запального электрода.

Рис. 30

Контроль сигнала пламени

Для того, чтобы проверить интенсивность сигнала пламени, обратиться к схеме на Рис. 31. Если замеренное значение будет

ниже рекомендуемого, проверить положение фоторезистора, электрических контактов и, если необходимо, заменить

фоторезистор.

Чистка и замена фоторезистора контроля пламени

Для чистки/замены фоторезистора необходимо вынуть его из гнезда. Для чистки фоторезистора использовать чистуб ветошь,

не использовать чистящие разбрызгиваемые средства в баллончиках.

Сезонная остановка

Для того, чтобы отключить горелку на летний период, действовать следующим образом:

1 перевести главный выключатель в положение OFF (отключено)

2 отсоединить линию электрического питания

3 перекрыть кран подачи топлива на распределительной линии

Утилизация горелки

В случае утилизации горелки - выполнить процедуры, предусмотренные действующими нормативами по утилизации

материалов.

BC M NEF

3 ÷ 5 mm 3 ÷ 4 mm 10 ÷ 15 mm 10 mm 13 mm 8 mm

Рис. 31

Электронный блок контроля пламени

Минимальное значение сигнала детектирования

пламени

8 µA

Максимальный ток детектирования без пламени

0.8 µA

Максимальный ток детектирования

35 µA

34 35

ШКАЛА µA DC

КЛЕММНИКMA
