CIB Unigas Tecnopress PN30 D-.AB.L.RU.A [10/55] Гидравлические схемы
![CIB Unigas Tecnopress PN30 D-.AB.L.RU.A [10/55] Гидравлические схемы](/views2/1434780/page10/bga.png)
10
Гидравлические Схемы

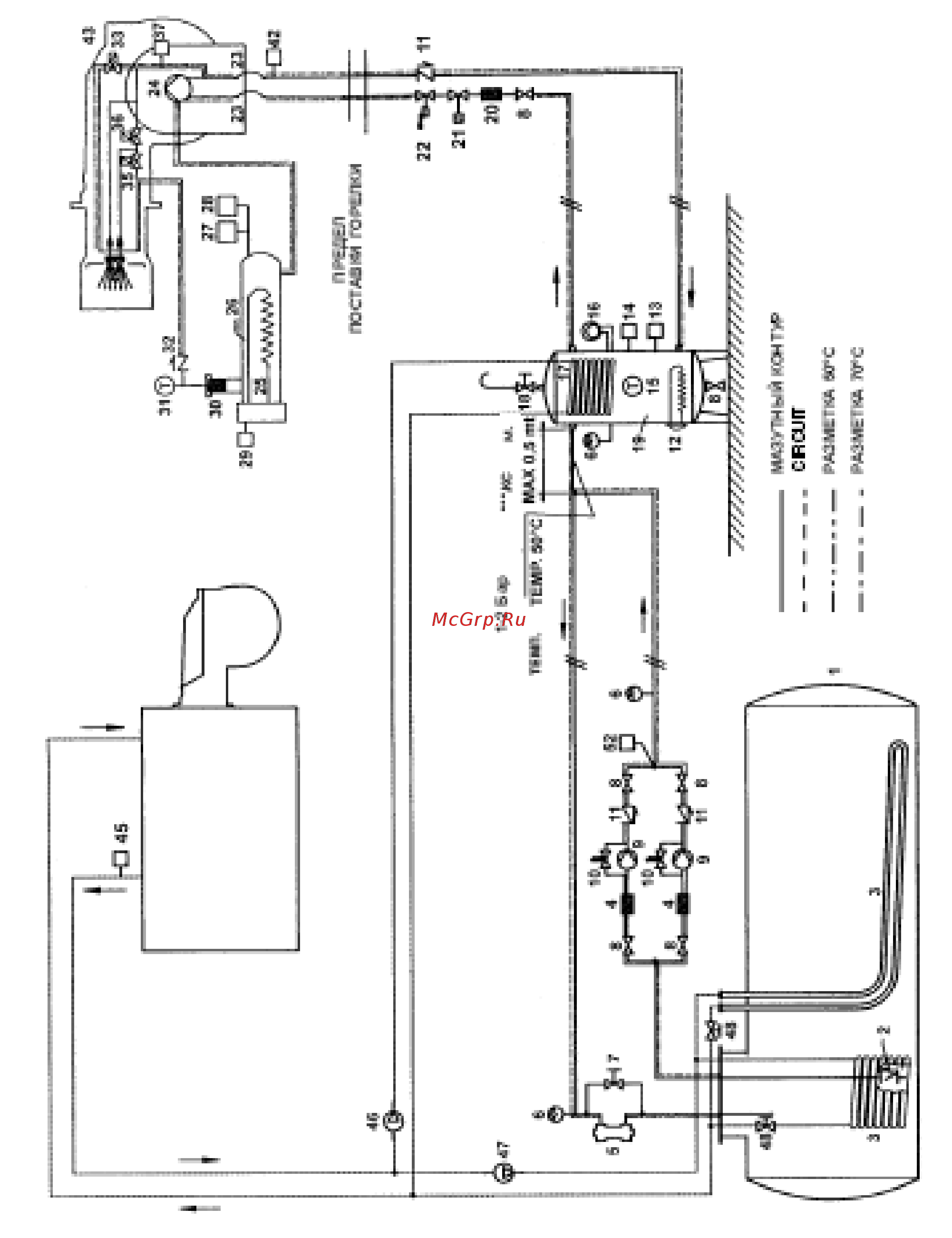

Рис. 2 - 3ID0023 – Система подачи мазута при наличии одной горелки - Гидравлическая схема
* В случае мазутных горелок, работающих на топливе с вязкостью до 7°E при 50°C (модель N/.), давление должно
достигать, как максимум, 1,5 бар.
