Принцип работы наcoca

На жидкотопливных горелках смешивание воздуха с жидким топливом имеет первостепенное значение для

достижения чистого и эффективного процесса сгорания и достигается оно благодаря распылению жидкого топлива

в мельчайшие частицы.

Этот процесс происходит при прохождении жидкого топлива через форсунку под определенным давлением.

Основной функцией насоса является перекачивание жидкого топлива из емкости и подача его на форсунку в

необходимом количестве и под желаемым давлением. Для регулирования давления в корпусе насосов имеются

встроенные регуляторы давления (за исключением некоторых моделей, для которых предусмотрен отдельный

регулировочный клапан). Другие типы насосов имеют два регулятора давления: один для высокого и один для

низкого давления (в случае двуступенчатой горелки с одной единственной форсункой).

Эти насосы могут быть установлены так в монотрубных системах, так и в двутрубных.

Монотрубная система: используется один трубопровод, отходящий от дна емкости и достигающий входа на насос.

От насоса, жидкость под давлением подается на форсунку: одна часть выходит из форсунки, а остаток топлива

возвращается на насос. В этой системе, если имеется винт на байпасе, его необходимо снять, а дополнительное

отверстие обратного хода, имеющееся на корпусе насоса, должно быть заглушено.

Двутрубная система: используется один трубопровод, который соединяет емкость с отверстием на входе насоса,

как в монотрубной системе, и второй трубопровод, который от отверстия обратного хода топлива на насосе, в свою

чередь, подсоединяется к емкости. Все избыточное топливо, таким образом, возвращается в цистерну : установка,

может считаться, самосливающейся. При наличии, винт внутреннего байпаса должен быть вставлен на место, во

избежание прохождения воздуха и топлива через насос.

Горелки выходят с завода-изготовителя подготовленными к двухтрубной системе подачи топлива. Возможна

трансформация для подачи топлива с помощью однотрубной системы (рекомедуемая при гравитационной подаче),

описанная выше.

I bruciatori escono dalla fabbrica predisposti per l’alimentazione con impianto a due tubi. Per alimentazione con impianto

monotubo (consigliabile nel caso di alimentazione a gravità) è possibile eseguire la trasformazione, nel modo descritto

sopra.

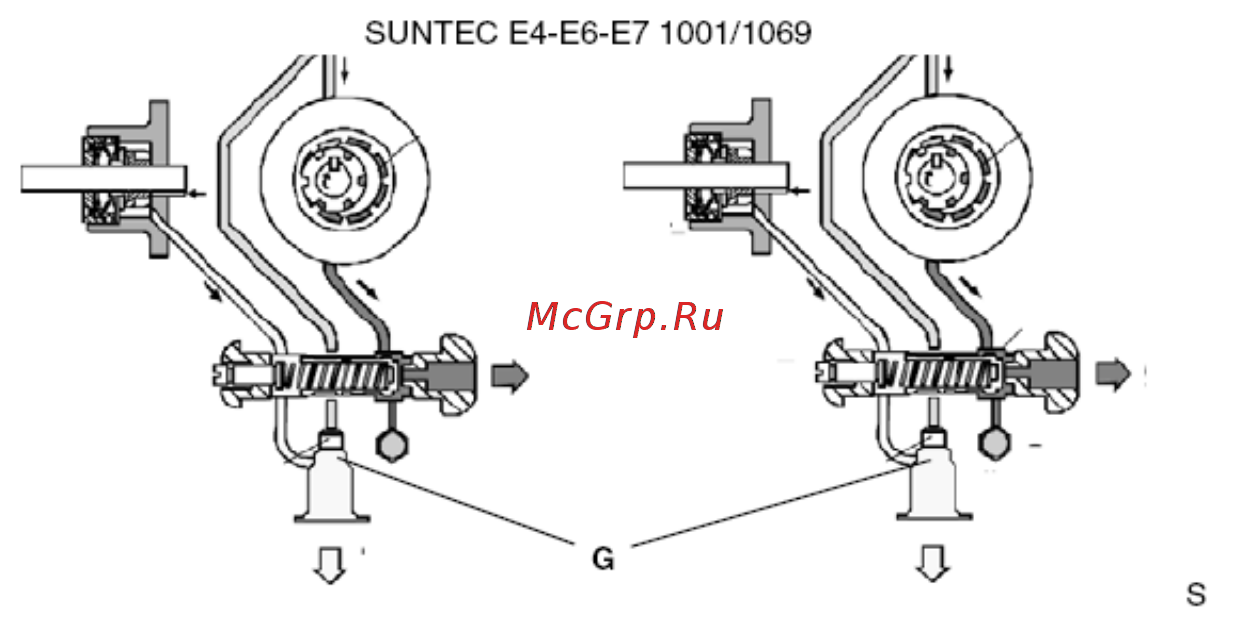

Сброс воздуха

В двутрубных установках сброс воздуха автоматический: он происходит через сливную выемку, выполненную на

поршне. В однотрубных установках необходимо расслабить один из штуцеров для забора давления на насосе, с тем,

чтобы весь воздух вышел из системы.

Пpавила использования топливных насосов

Если используется однотрубная система, убедиться в том, что внутри отверстия обратного хода топлива отсутствует

байпасный винт. Наличие этого винта может мешать нормальной работе насоса и может явиться причиной его

повреждения.

Не добавлять в топливо разные присадки во избежание образования соединений, которые со временем могут

отложиться между зубьями зубчатого колеса и блокировать его.

Заполнив цистерну, не включать горелку сразу, а подождать некоторое время для того, чтобы подвешенные в топливе

примеси успели осесть на дно цистерны и не всасывались насосом.

При первом запуске насоса в эксплуатацию в случае, если предусмотрена работа вхолостую в течение разумного

времени (напр., при наличии длинного трубопровода всасывания, добавить смазочное масло в насос через штуцер

вакуумметра.

Во время прикрепления вала двигателя к валу насоса, не оказывать бокового или осевого нажима на вал, во

ибежание чрезмерного износа соединительной муфты, повышения уровня шума, перегрузки зубчатого колеса от

усилия.

Наличие воздуха в трубопроводах не допускается. В связи с этим использование приспособлений быстрого

соединения не рекомендуется. Использовать резьбовые или механические уплотнительные фитинги. Закупорить

соединительные резьбы, колена и точки соединения съемным уплотнением подходящего типа. Свести к
