9
Монтаж горелки на котле
Для того, чтобы установить горелку на котел, действовать следующим образом:
1). Выполнить на дверце камеры сгорания отверстие под горелку, как описано в параграфе “Габаритные размеры”
2). приставить горелку к плите котла: поднимать и двигать горелку при помощи вилочной электрокары (см. параграф
“Подъем и перенос горелки”);
3). в соответствии с отверстием на плите котла, расположить 4 крепежных винта, согласно шаблона для выполнения
отверстия, описанного в параграфе “Габаритные размеры”;
4). закрутить винты (5) в отверстия плиты
5). уложить прокладку на фланец горелки;
6). Установить горелку на котел

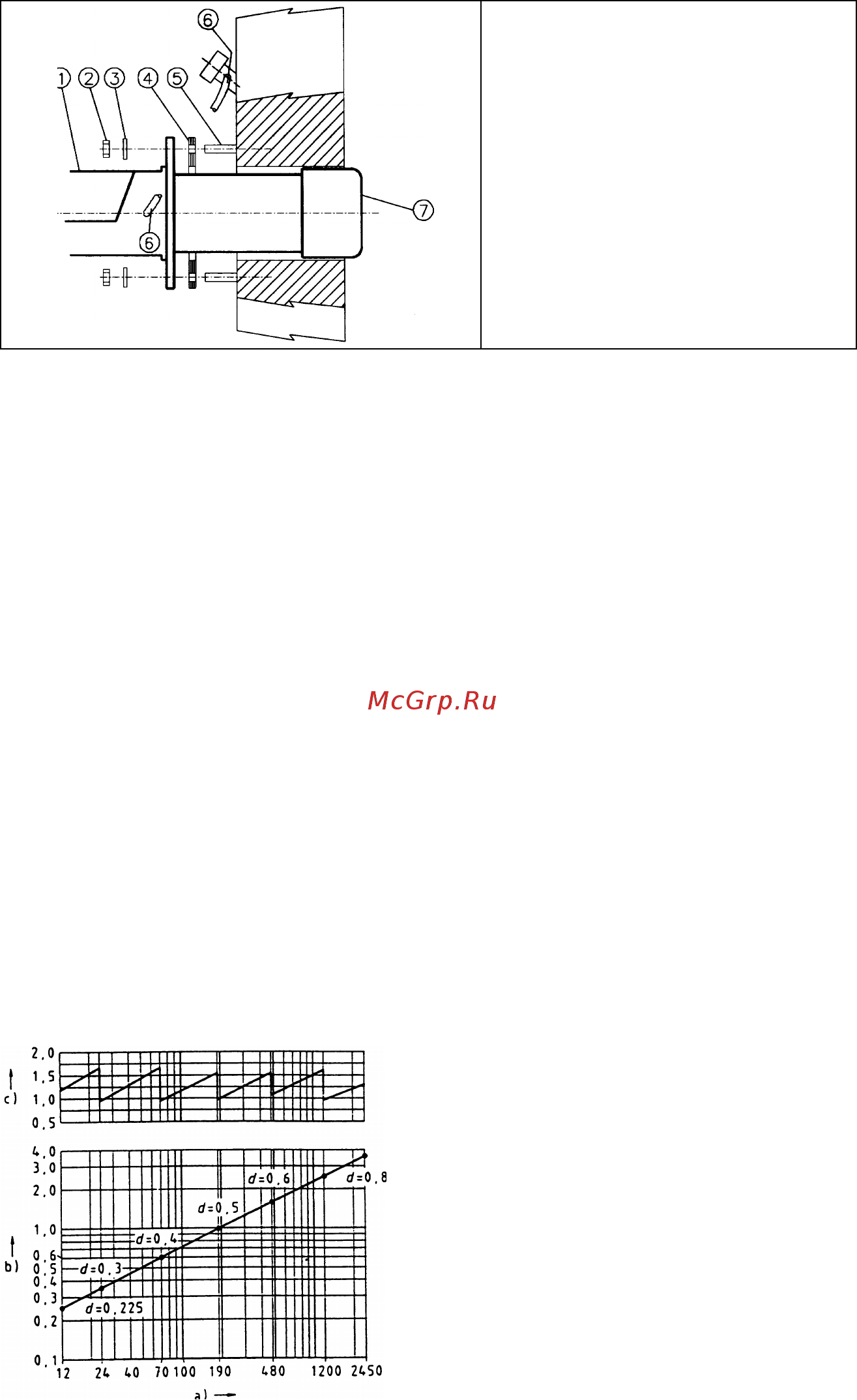

7). закрепить ее с помощью гаек к крепежным винтам котла, согласно схеме, указанной на рисунке.
8). По завершении монтажа горелки на котёл, заделать пространство между соплом горелки и огнеупорным краем
отверстия котла изолирующим материалом (валик из жаропрочного волокна или огнеупорный цемент).
Описание
1 Горелка
2 Крепёжная гайка
3 Шайба
4 прокладка
5 Шпилька
6 Трубка для чистки глазка
7 Сопло
После монтажа горелки на котле, перейти к электрическим и гидравлическим подключениям, имеющихся в
следующих параграфах.
Подбор горелки к котлу
Горелки, описанные в данной инструкции, испытывались на камерах сгорания, соответствующих норме EN676,
размеры которых указаны на диаграмме . В случае, если горелка должна подбираться к котлу с камерой сгорания
меньшего диаметра или меньшей длины, чем те, что указаны на диаграмме, необходимо связаться с заводом-
изготовителем, чтобы установить возможность монтажа горелки на таком котле. Чтобы правильно подобрать
горелку к котлу, проверить, что требуемая мощность и давление в камере сгорания попадают в диапазон работы. В
противном случае необходимо проконсультироваться на Заводе-изготовителе для пересмотра выбора горелки.
Для выбора длины сопла необходимо придерживаться инструкций завода-изготовителя котла. При отсутствии
таковых нужно ориентироваться на следующие рекомендации:
Трёхходовые котлы (с первым поворотом газов в задней части котла): сопло должно входить в камеру сгорания не
более, чем на 100 мм.
Котлы с реверсивной топкой: в этом случае сопло должно входить в камеру сгорания, хотя бы на 50-100 мм.,
относительно плиты с трубным пучком.
Длина сопел не всегда соответствует данному требованию, поэтому, может возникнуть необходимость использовать
распорную деталь соответствующей длины с тем, чтобы отодвинуть горелку назад до получения вышеуказанных
размеров, или же сконструировать соответствующее для применения сопло (связаться с изготовителем).
Рис. 1
Описание
a) Мощность, кВт
b) Длина топки, м
c) Удельная тепловая нагрузка топки, МВ/м3
d) Диаметр камеры сгорания, м
Рис. 1 - Тепловая нагрузка, диаметр и длина испытываемой топки, в зависимости от топочной
мощности в кВт.
