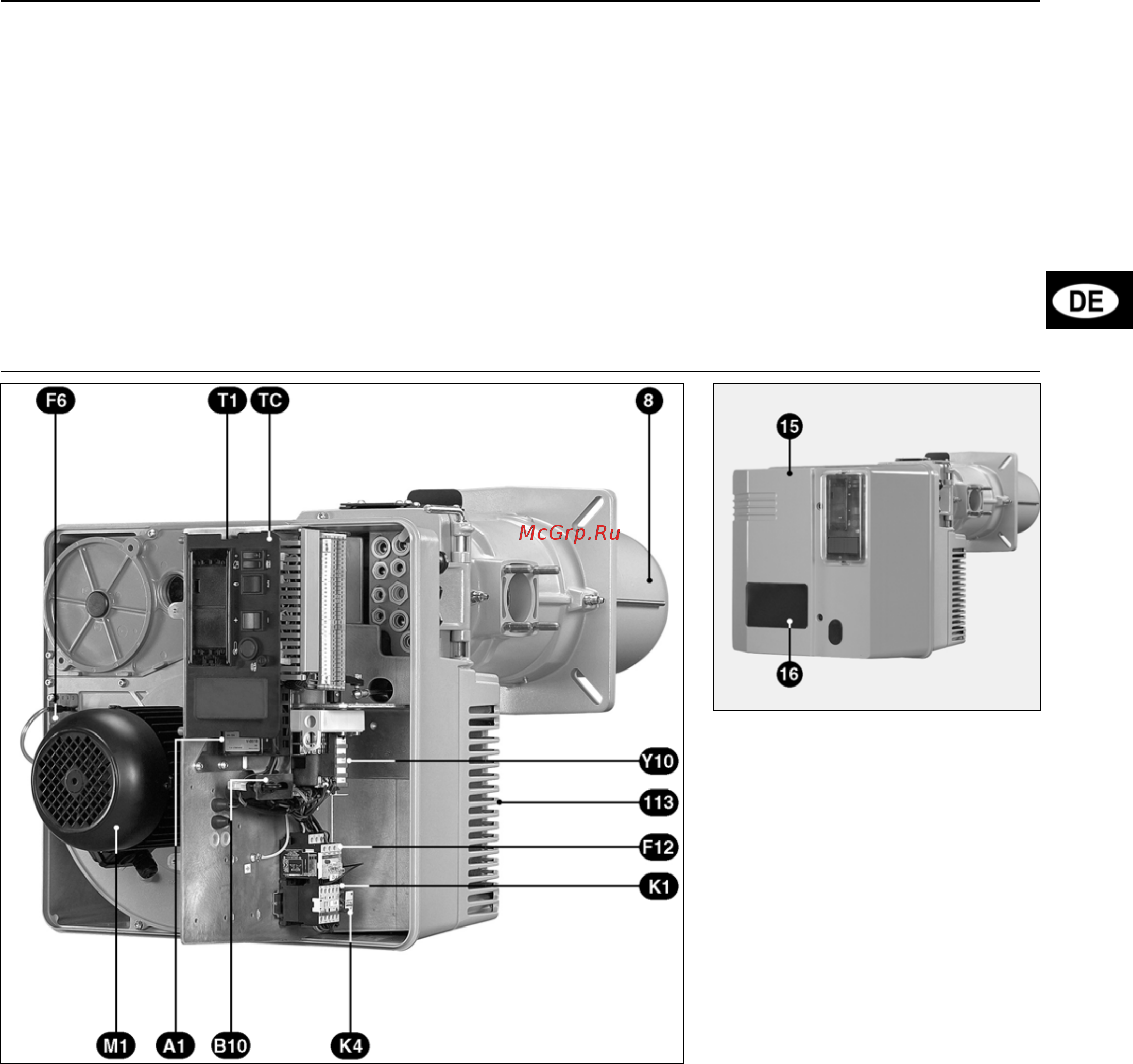

Cuenod C.120 GX 507/8 T2 [21/56] Gesamtansicht
![Cuenod C.160 GX 507/8 T1 [21/56] Gesamtansicht](/views2/1435032/page21/bg15.png)
03/2008 - Art. Nr. 13 013 477C 21
A1 Feuerungsautomat
B10 Ionisationsbrücke [µA DC]
DB9 Anschluß für Info-Übermittlung
F6 Luftdruckwächter
F12 Überstromrelais/Schütz
K1 Gebläsemotorschütz
K4 Relais
M1 Gebläsemotor
TC Schaltfeld TC
Y10 Stellmotor
8 Flammrohr
15 Haube
113 Luftkasten
16 Frontschild
An Brenner C120 und C160 ist
Frontschild C120 montiert.
Der Brenner C160 wird mit einem
Dichtheitskontrollgerät ausgerüs-
tet. An diesem Brenner muß Front-
schild C120 durch Frontschild
C160 ersetzt werden (mit Unter-
lagentasche geliefert).
Übersicht
Gesamtansicht
Brennerbeschreibung
Die Gasbrenner C120, C160 und C210
mit den Systemen AGP und IME (Luft-
Gas-Proportional-System und Mehrstu-
feneinspritzung) sind Gebläsebrenner
mit besonders stickoxidarme Verbren-
nung in Monoblockausführung.
Die benutzten Brennstoffe sind die Gase
der beiliegenden Tabelle vorbehaltlich
einer dem benutzten Gas und Druck
entsprechenden Einstellung, wobei die
vertraglichen Schwankungen des
H
i
-Wertes von Erdgas zu berücksichti-
gen sind.
Zweistufiggleitender Betrieb oder modu-
lierender Betrieb unter Anfügung eines
Leistungsreglers PI oder PID.
Sie sind zur Ausrüstung aller der
EN303.1 entsprechenden Wärmeerzeu-
ger.
Die Brenner sind in drei festen Brenn-
kopflängen erhältlich (T1-T2-T3).
Der Feuerungsautomat SG 513 ist für
diskontinuierlichen Betrieb (unter 24
Stunden) vorgesehen.
Lieferumfang
Der Brenner wird auf einer Palette
verpackt in drei Kartons von 92 bis
110kg geliefert.
Brennergehäuse mit :
- integrierter Elektroplatine,
- Unterlagentasche mit :
- Betriebsanleitung,
- Frontschild C160 (für Brenner C120
und C160)
- Stromlaufplan
- Heizraumtafel,
- Garantieschein.
Brennkopf :
- Flanschdichtung, ein Beutel
Schrauben, zwei Scharnierachsen.
- ein Beutel mit 6 Schrauben M5x6 zur
Befestigung der Stauscheibe in Flüs-
siggasbetrieb.
Gasarmatur
- Ventile und Gasrohr.
