03/2008 - Art. Nr. 13 013 477C 41

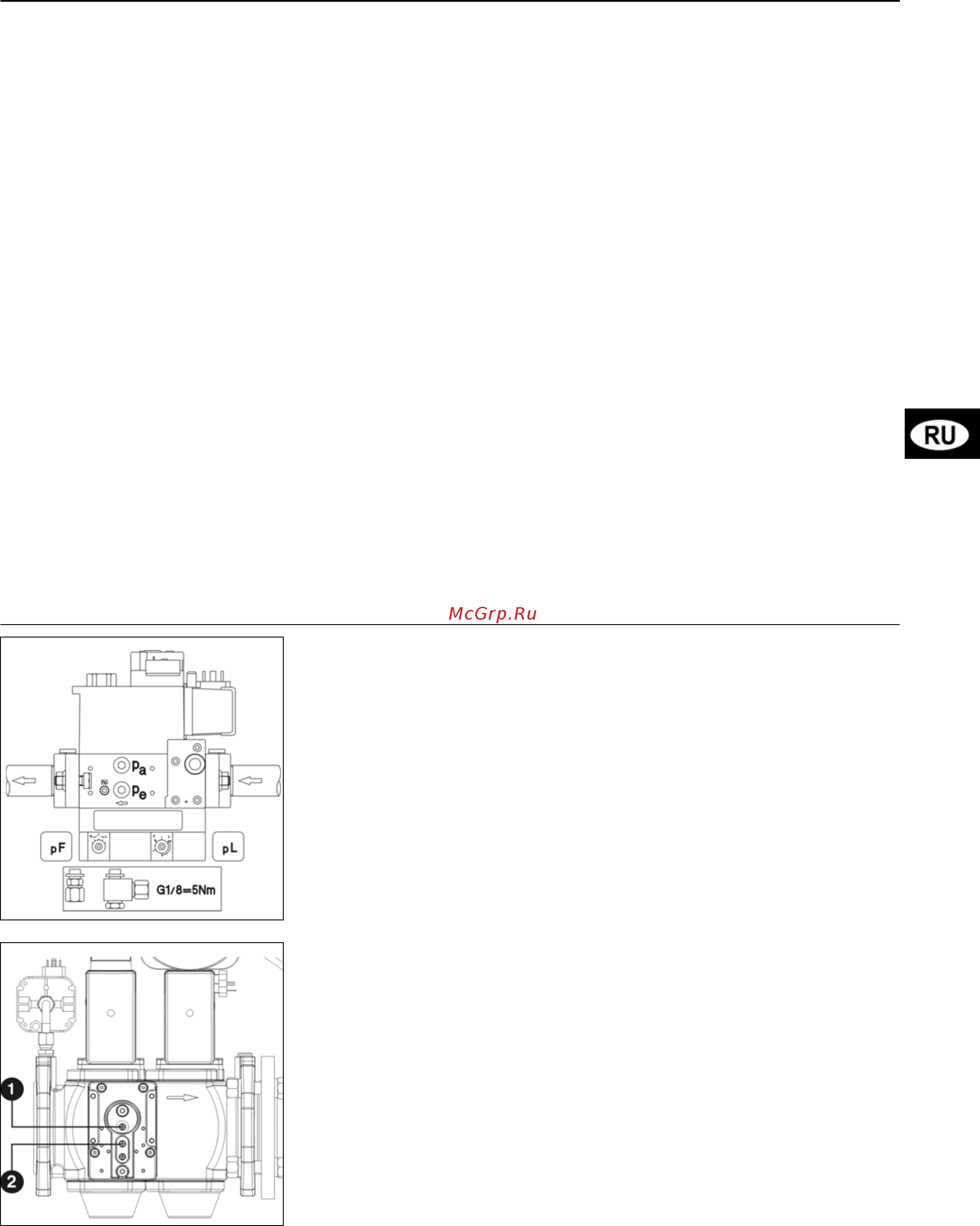

Подключения для измерения
давления газа
• Снимите на поперечине две
заглушки pF и pL.
• Смонтируйте два скрепеленных
трубных соединения на трубках для
измерения давления pF и pL при
использовании
сертифицированного
уплотнительного материала.
• Соедините клапан и поперечину
соответствующими трубками pF и
pL для газорегулирующего отрезка
справа или другими
соответственно отмеченными
трубками pF
и pL. для положения
слева.
• Проверьте на утечки.
Монтаж органа контроля утечек
VPS 504 S02
(Кроме горелки С120)
• Удалите два винта ра и ре на
клапане MBVEF, на клапане VGD -
винты 1 и 2.
• Проследите за тем, чтобы на органе
контроля утечек были два
кольцевых уплотнения.
• Закрепите прибор четырьмя
самонарезающими винтами,
входящими в
объем поставки.
• Подключите согласно электросхеме
шнур штекера 7Р.
• Подключиет штекер 7Р на VPS.
• Проверьте через некоторое время
плотность соединений.
Газовый клапан VGD20: сначала
как описано в предыдущей части до *,
затем:
• Смонтируйте входящие в объем
поставки трубы и подключаемый
блок.
• Закрепите прибор четырьмя
самонарезающими винтами на
подключаемом блоке.
• Затем
повторите действия,
описанные выше после .
Важно:
• На месте монтажа удалите с
крышки горелки табличку С120 и
смонтируйте табличку С160,
поставляемую с документацией.
Подключение газа
Подключение системы подачи газа к
газорегулирующему отрезку должно
быть выполнено
квалифицированным техником.
Поперечное сечение трубопровода
расчитывается таким образом, чтобы
потеря давления в нем не превышала
5% от давления подачи.
Наружный газовый фильтр
монтируется горизонтально на
клапане с собственным штуцером,
при этом крышка устанавливаются в
вертикальном положении. Какое-
либо другое положение монтажа
недопустимо.
Шаровой клапан (в объем поставки не
входит) монтируется до и как можно
ближе к наружному фильтру или
клапану (карманный фильтр).
Применяемые резьбовые фитинги
должны соответствовать действущим
нормам (коническая внешняя резьба,
цилиндрическая внутренняя резьба с
уплотнением). Оставьте достаточно
места, чтобы был доступ для
настройки реле давления газа.
Проведите дренаж труб до ручного
клапана на четверть оборота.
Выполненные на месте соединения
должны быть проверены на
герметичность при использовании
специальной пены.
Утечек быть не должно.
Электроподключение
Электроподключение должно
соответствовать действующим
стандартам.
Следует выполнить и
протестировать заземление.
Для подключения горелки и
регулятора смотри электросхему.
Горелка в состоянии поставки
требует электропитание:
- для цепи управления
:
230В-50Гц одна фаза с
заземленным нулевым проводом;
- для цепи электропитания:
400В-50 Гц три фазы
Двигатель воздуходувки запускается
автоматически.
Трехфазная эксплуатация с 230В-
50Гц требует следующего: замену
сцепления двигателя, защитного
реле для контактора двигателя, а
также использование отсечного
трансформатора 630 ВА на цепи
управления (в объем поставки не
входит, запросите
отдельно).
Для другого напряжения и частоты
сделайте отдельный запрос.
Газорегулирующая арматура
• Подключите на клапан
неиспользованные на
электропанели штекеры.
Установка
Подключение газа / электричества
