![Cuenod C.160 GX 507/8 T1 [51/56] 2008 art nr 13 013 477c 51](/img/pdf.png)
Cuenod C.160 GX 507/8 T1 [51/56] 2008 art nr 13 013 477c 51
![Cuenod C.160 GX 507/8 T1 [51/56] 2008 art nr 13 013 477c 51](/views2/1435032/page51/bg33.png)

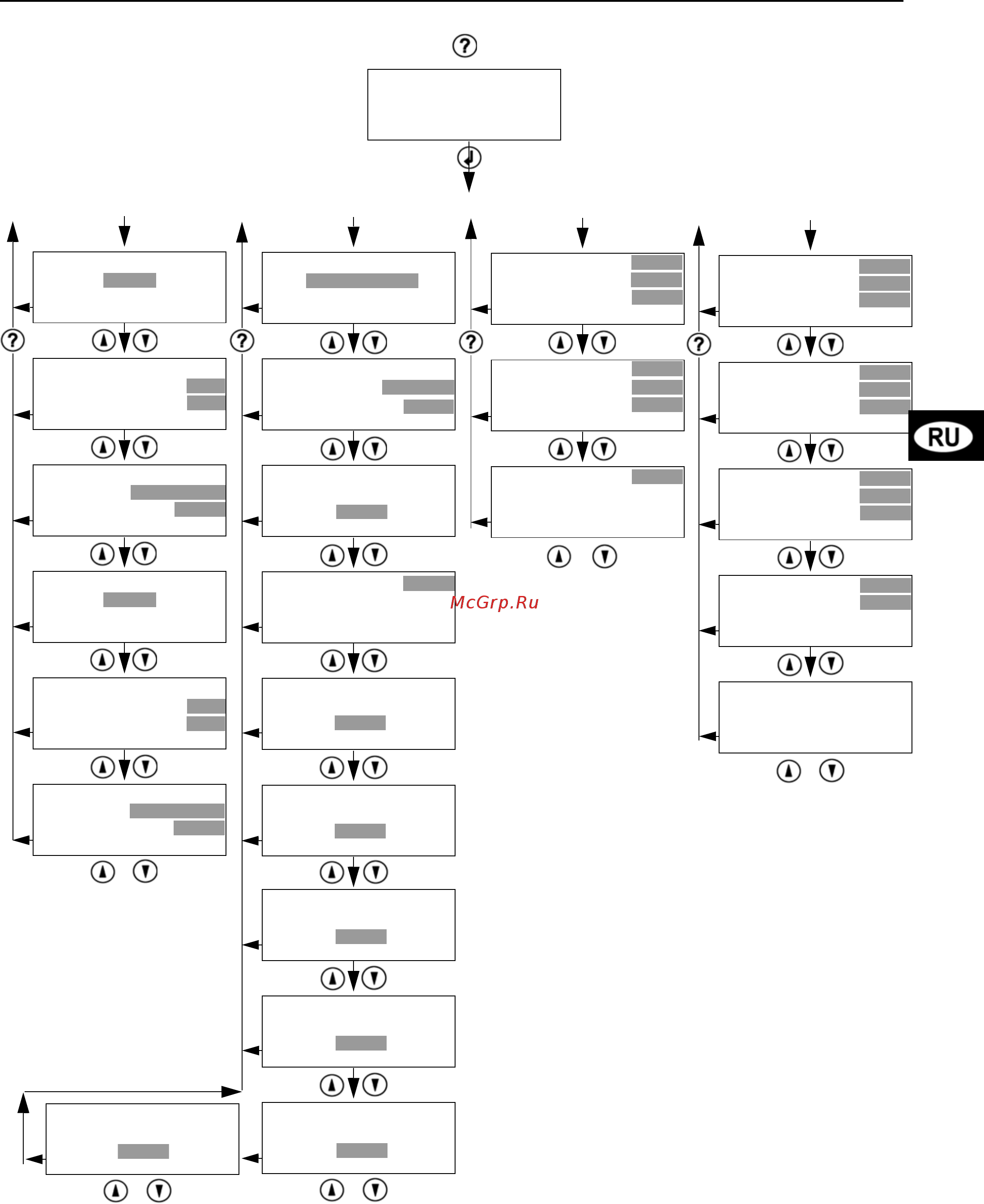

03/2008 - Art. Nr. 13 013 477C 51
ПРЕДПОСЛЕДН. ОШИБКА
(причина)
?
ПОСЛЕДН. ОШИБКА
(причина)
?
ОБРАЗОВ.ПЛАМЕНИ
00,0c
?
ЧИСЛО БЛОКИРОВОК
ПРОЧИЕ ОШИБКИ
00000
?
ЧИСЛ СБОЕВ
ИЗ-ЗА ОТКРЫТИЯ E4-F6
00000
?
ЧИСЛО СБОЕВ
ИЗ-ЗА ПОТЕРИ ПЛАМЕНИ
00000
?
ЧИСЛО СБОЕВ
ВРЕМЯ БЕЗОПАСНОСТИ
00000
?
ЧИСЛО СБОЕВ
ИЗ-ЗА ПАРАЗИТН.ПЛАМЕНИ
00000
?
ЧИСЛО СБОЕВ
ПОСЛЕ ПЕРЕЗАПУСКА
00000
?
ЧИСЛО ЗАПУСК.ПОСЛЕ
ПОСЛЕДН.РАЗБЛОКИР.
00000
?
ЧИСЛО ЗАПУСКОВ
ВСЕГО 00000019
ПОСЛЕ ПЕРЕЗАПУСКА00009
?
ВРЕМЯ РАБОТЫ
0000000000,0ч
?
ПРЕДПОСЛЕДН. ОШИБКА
РАБОТА 00ч/01м/08c
ЧИСЛО ПОПЫТОК 00002
?
Пуск
Дисплей
Примечание:
Параметры на сером фоне
являются примерами.
ОШИБКА СЕРВИС
КОНФИГ. ВРЕМЯ
?
ОШИБКА СЕРВИС ВРЕМЯ КОНФИГ.
ПОСЛЕДН. ОШИБКА
ТОК ИОНИЗАЦИИ 0,70
НАПРЯЖЕН.СЕТИ 227
?
ПОСЛЕДН. ОШИБКА
РАБОТА 00ч/01м/08c
ЧИСЛО ПОПЫТОК 00002
?
ПРЕДПОСЛЕДН. ОШИБКА
ТОК ИОНИЗАЦИИ 0,70
НАПРЯЖЕН.СЕТИ 227
?
ПРЕДВ.ВЕНТИЛЯЦ. 23,0c
ПРЕДВАР.РОЖЗИГ 03,0c
ВТОРИЧН.РОЖЗИГ 02,0c
?
ВРЕМЯ КЛАПАНА2 10.0c
ВРЕМЯБЕЗОПАСН.2,8c
ВРЕМЯ E4-S6 60,0c
?
ВРЕМЯ ЗАСЛОНКИ 00,0c
?
НАПРЯЖЕНИЕ 230В
ЧАСТОТА 50Гц
ПОСТОЯН.ПИТАНИЕ Н
?
ТОПЛИВО ГАЗ
E4 ИЛИ F6 Д
ЗАСЛОНКА Д
?
ПРЕДВ.ВЕНТИЛЯЦ. Д
ВТОРИЧН.ВЕНТИЛЯЦ. Н
ВОЗН.ПАРАЗИТН.ПЛАМ. Д
?
НЕОГРАНИЧ.ПОВТОРЕН. Н
E4 ШУНТ Д
?
СТАТИСТ.ПЕРЕЗАПУСКА
НАЖМИТЕ ВО ВРЕМЯ
НА КНОПКУ РАЗБЛОКИР.
?
