02/2008 - Art. Nr. 13 019 864B 7
E
ncombrement Dimensions
Dimensioni d’ingombro
Dimensiones Medidas
Space requirements and dimensions
Maßbild und Abmessungen
Занимаемый объем Размеры

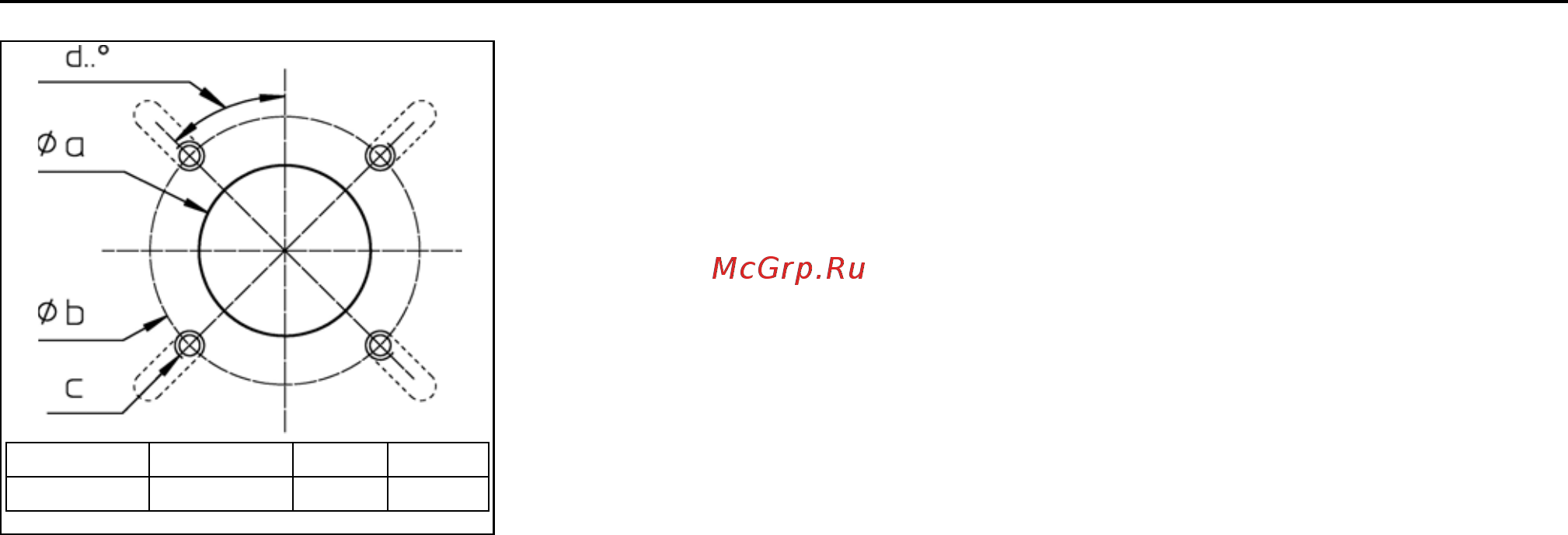

Ø a Ø b c d
130...140 172...
184
M8 45
°
Encombrement et dimensions
Respecter une distance libre minimum
de 0,6 mètre de chaque côté du brûleur
pour permettre les opérations de
maintenance.
Ventilation chaufferie
Le volume d’air neuf requis est de
1,2 m
3
/kWh produit au brûleur.
Rampe gaz
S’implante uniquement à l’horizontale à
droite ou à gauche.
Space requirements and dimensions
Leave a space of at least 0.6 metres on
each side of the burner for maintenance
purposes.
Boiler-house ventilation
Volume of fresh air required is
1.2 m
3
/kWh produced at the burner.
Gas manifold
Can only be installed horizontally, on the
right or on the left.
Dimensiones y Medidas
Respetar una distancia libre mínima de
0,6 metros a ambos lados del quemador
para permitir las operaciones de
mantenimiento.
Ventilación calentador
El volumen de aire nuevo requerido es
de 1,2 m
3
/kWh producido en el
quemador.
Rampa de gas
Sólo se coloca en horizontal a la
derecha o a la izquierda
Dimensioni d’ingombro
Lasciare uno spazio libero minimo di
0,6 metri su ogni lato del bruciatore per
consentire le operazioni di
manutenzione.
Ventilazione locale caldaia
La portata dell’aria di ricambio del locale
deve essere almeno di 1,2 m
3
/kWh
bruciatore.
Rampa gas
Deve essere installata unicamente in
orizzontale a destra o a sinistra.
Maßbild und Abmessungen
Für Servicearbeiten ist ein freier
Abstand von min. 0,6 m auf jeder Seite
des Brenners sicherzustellen.
Heizraumbelüftung
Die nötige Frischluftzufuhr beträgt
1,2 m
3
/kWh am Brenner.
Gasarmaturgruppe
Montage waagrecht rechts oder links
möglich
Занимаемый объем и размеры
Обеспечьте свободное пространство
минимум 0,6 м с каждой стороны
горелки для осуществления работ по
ее обслуживанию.
Вентиляция котла
Требуемый объем приточного
воздуха для производительности
горелки 1,2 м
3
/кВтч.
Газовая рампа
Устанавливается только в
горизонтальном положении с правой
или левой стороны.
