Cuenod C 30 GX 507 T1 [12/48] Options of connection
![Cuenod C 30 GX 507 T1 [12/48] Options of connection](/views2/1435103/page12/bgc.png)
02/2008 - Art. Nr. 13 019 866A12

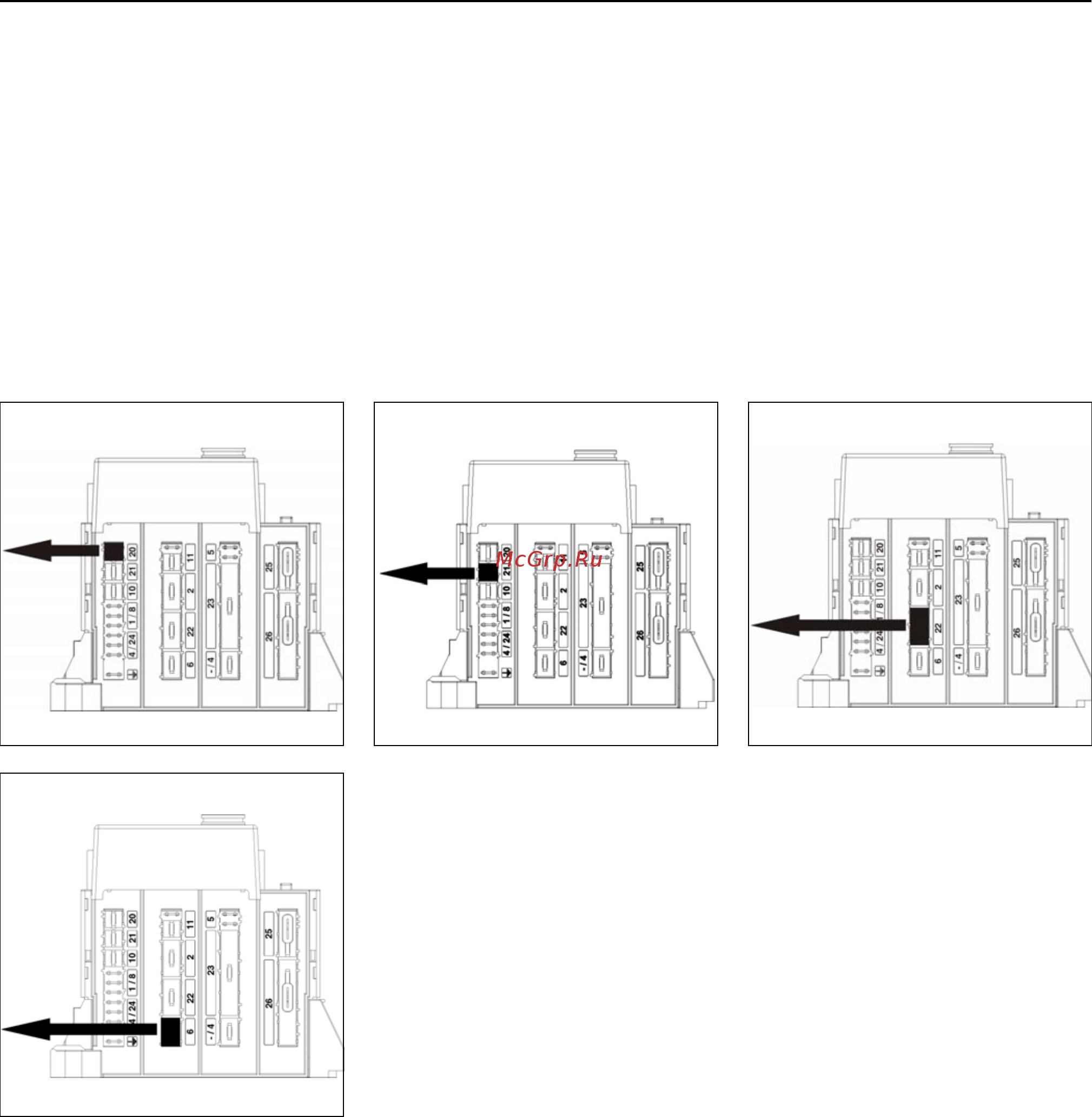

Different slots are available for external
devices (e.g. operating-hour counter)
using the sockets underneath the
automatic control unit.
Proceed as follows:
• Use a small screwdriver to snap off the
plastic cover over the corresponding
plug socket.
• Insert the cable towards the retainer
outlet (see illustrations).
Remote release Fault warning light Operating-hour counter
Power supply 230V
Start-up
Options of connection
