02/2008 - Art. Nr. 13 019 866A4
General information
Burner description
Packaging
Overview
Burner description
AGP (Proportional Air/Gas) gas burners
C24 and C30 are blast-air units with low
gas pollution discharge (low NOx).
They use all the gases listed in the
included table on the condition that
suitable settings are made according to
the pressure levels available and taking
account of the variations in the heating
capacities of these gases.
They operate either at two progressive
rates or modulating, in conjunction with
PI or PID power regulator. They are
suited to generators meeting EN 303.1
Standard requirements. Two fixed
combustion head lengths are available
(T1-T2).
The control unit SG 513 is designed for
intermittent service (limiting it to
twenty-four hours of continued use).
Packaging
The burner with its cover is delivered on
a pallet, in two packages weighing about
25 kg which contains :
- The assembly accessories kit :
- the connecting flange,
- boiler front gasket,
- bag of nuts and bolts.
- The document folder containing :
- the operating instructions,
- the wiring and hydraulic diagram,
- the boiler house plate,
- the certificate of guarantee,
- an adhesive plate.
- The gas manifold with a filter built-in
with the valve (all pressures) plus a
pre-assembled (solo) filter
(37 /148/ 300mbar).

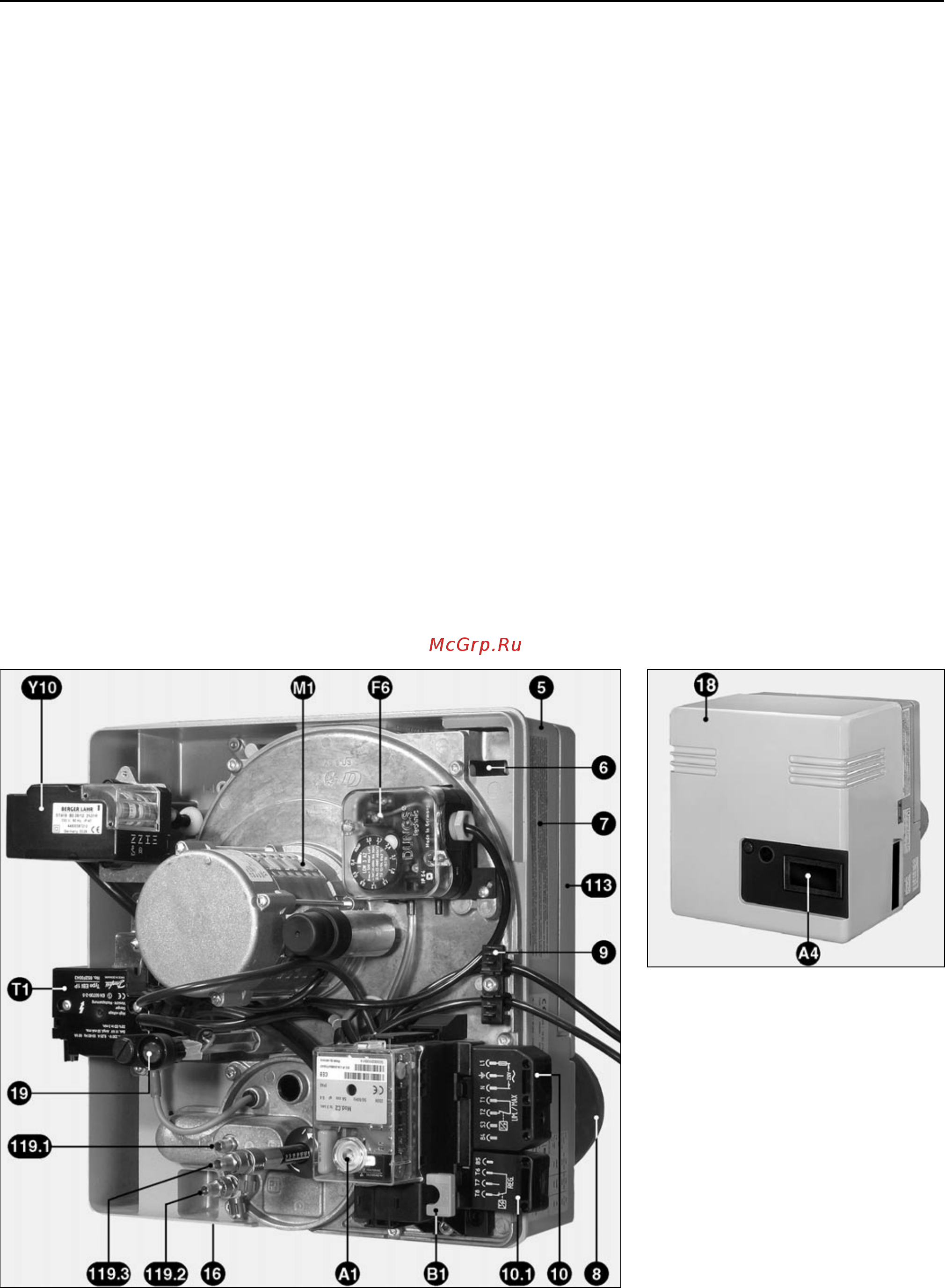

Air flap control
Y10 Servomotor
113 Air box
A1 Control and safety unit
A4 Removable cover
B1 Measuring bridge
F6 Air pressure switch
M1 Fan motor
T1 Ignition transformer
5 Casing (volute casing upwards)
6 Plate securing device
7 Identification plate
8 Blast tube
9 Cable clamp: electric cables towards gas valve
Elec. connection to the boiler
10 7 poles
10.1 4 poles (2-stage controller thermostat)
16 Gas valve connecting flange
18 Cover
19 Button (fault light indicator) reset or shutdown of the
control unit
119.1 Gas pressure tap pG
119.2 Air pressure tap pL
119.3 Furnace pressure tap pF
