05/2008 - Art. Nr. 13 013 504D10
Ø a Ø b c
360 430 M12

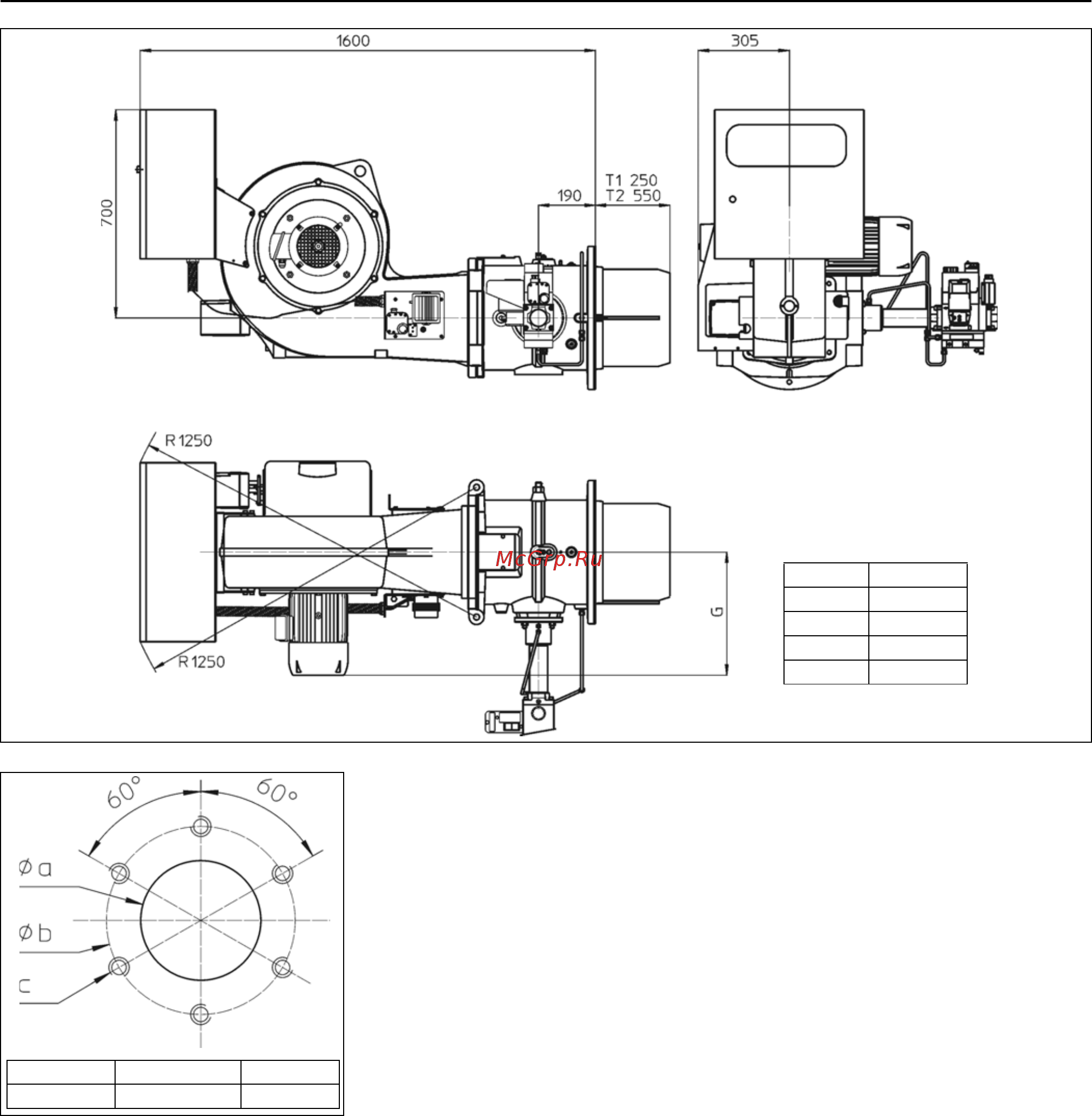

Encombrement et dimensions
Respecter une distance libre minimum
de 1,20 mètre de chaque côté du brûleur
pour permettre les opérations de
maintenance.
Ventilation chaufferie
Le volume d’air neuf requis est de
1,2 m
3
/kWh produit au brûleur.
Rampe gaz
S’implante uniquement à l’horizontale
à droite ou à gauche.
Dimensioni d’ingombro
Lasciare uno spazio libero minimo di
1,2 metri su ogni lato del bruciatore per
consentire le operazioni di
manutenzione.
Ventilazione locale caldaia
La portata dell’aria di ricambio del
locale deve essere almeno di
1,2 m
3
/kWh bruciatore.
Rampa gas
Deve essere installata unicamente in
orizzontale a destra o a sinistra.
Type G
C 285 395
C 330 395
C 380 425
C 430 480
Encombrement Dimensions
Dimensioni d’ingombro
Dimensiones Medidas
Space requirements and dimensions
Maßbild und Abmessungen
Чертеж с размерами
