Cuenod NC 4 GX 107/8 [3/15] Технические характеристики
![Cuenod NC 4 GX 107/8 [3/15] Технические характеристики](/views2/1435254/page3/bg3.png)
11/2008 - Art. Nr. 4200 1015 2600A 17
Общие сведения
Технические характеристики
Основные действующие нормы “на
территории Франции”
- Жилое помещение:
- Нормы от 2 августа 1977, а также
последующие изменения и
дополнения: Технические нормы и
нормы безопасности для установок,
работающих на газе и жидком
углеводородном топливе,
использующихся в жилых или
подсобных помещениях.
- Стандарт DTU P 45-204: газовые
установки (предыдущее издание
стандарта DTU № 61-1
- Газовые установки - Апрель 1982 г.
с дополнениями, вышедшими
начиная с указанной даты
).
- Стандарт DTU 65.4: Технические
предписания для котельных.
- Стандарт NF C15-100 -
Низковольтные электрические
установки + предписания.
- Отраслевые санитарные нормы.
Общественные помещения:
- Правила противопожарной
безопасности по предотвращению
паники в общественных
помещениях:
Общие нормы:
- Пункты GZ (Установки, работающие
на газе и жидком углеводородном
топливе)
- Пункты CH (Отопление, вентиляция,
охлаждение, кондиционирование
воздуха, производство пара и воды
для бытовых
нужд);
Особые нормы для каждого типа
общественных помещений.
Не на территории Франции
См. нормы, действующие в данной
стране
Описание горелки
Газовые горелки NC4 GX, NC6 GX и NC9
GX являются вентиляторными
установками с низким выбросом
загрязняющих веществ (с низким
выбросом окислов азота), работающими
в импульсном режиме (вырабатываемая
мощность изменяется путем
периодической остановки горелки). Эти
горелки могут применяться для котлов
различных типов. Горелки могут
поставляться с регулируемой в длину
головкой воспламенения.
Горелки работают на любом из
указанном в таблице на следующей
странице газе при условии
соответствующей регулировки в
зависимости от рабочего давления и с
учетом изменений теплоты сгорания
газов.
Комплект поставки
Горелка вместе с чехлом упакована в
ящик массой 12 кг; в комплект входят:
- пакет с монтажными
принадлежностями,
- пакет со следующими документами:
- руководство по эксплуатации,
- электрическая схема,
- гарантийный сертификат,
- газовая рампа

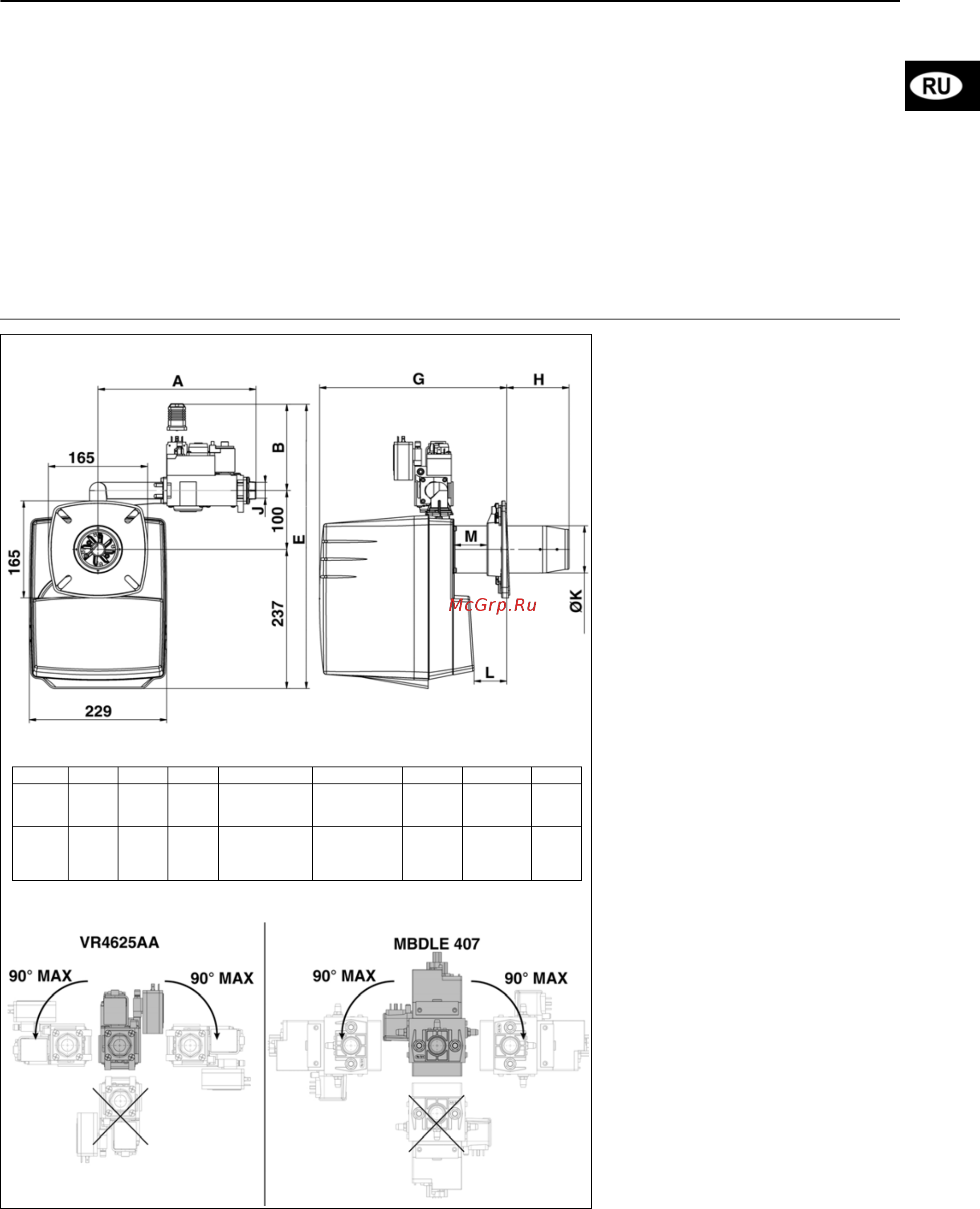

Занимаемый объем и размеры
Обеспечьте свободное пространство не
менее 0,60 м с каждой стороны горелки
для выполнения работ по обслуживанию.
ABE G H Ø KLM
NC4/6 263 147 484 297 не менее
337 не более
70 не менее
110 не более
80 21 не
менее
61 макс
48
NC9 282 140 464 300 не менее
355 не более
70 не менее
138 не более
90 15 не
менее
83 не
более
52
Разрешенные положения установки газового клапана
Вентиляция котла
На каждый кВт мощности,
произведенной горелкой, необходимо
обеспечить подачу
1,2 м
3
свежего воздуха.
Рабочие характеристики
Температура окружающей среды:
- при эксплуатации: -5 ... 40 °C
- при хранении: - 20 ..70°C
Максимальная потребляемая
электрическая мощность:
- NC4, NC6: 120 Вт (230 В, 50 Гц)
- NC9: 195 Вт (230 В, 50 Гц)
