Подключение дополнительных устройств
Подсоединение внешних устройств

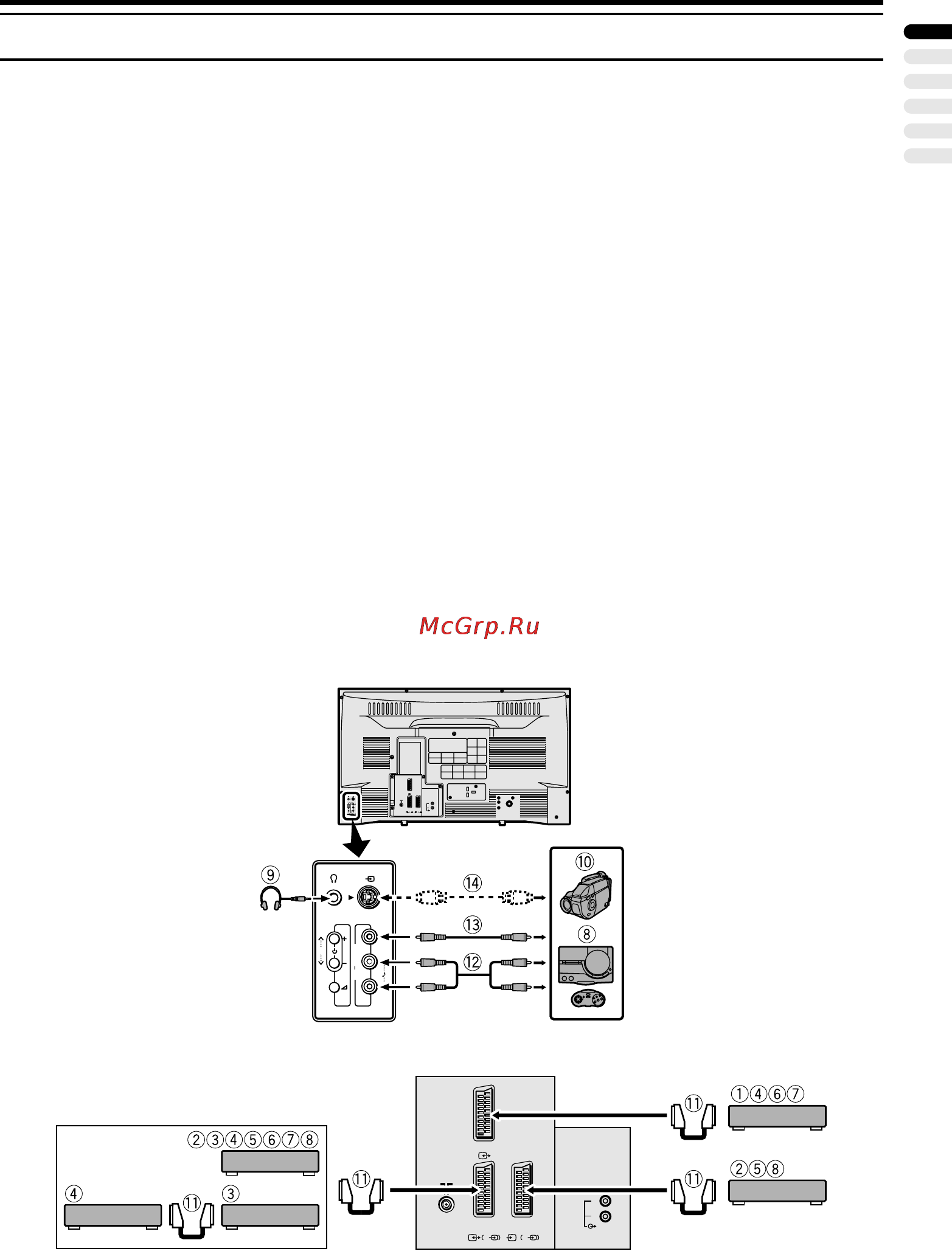

Подсоедините устройства к телевизору в
соответствии с приведенными схемами
соединений.
Перед выполнением соединений:
Ознакомьтесь с инструкциями по
эксплуатации внешних устройств.
Порядок подсоединения каждого
конкретного устройства может
отличаться от приведенного на схеме.
Помимо этого, для обеспечения
нормальной работы устройства может
потребоваться изменить параметры
установки данного устройства в
зависимости от метода соединения.
Выключите все устройства, в т.ч.
телевизор.
В разделеТехнические
характеристикина странице 44
приведены подробные сведения о
соединительных разъемах EXT. При
подсоединении устройства, не
указанного на схеме соединений,
выберите соответствующий разъем
EXT в приведенной таблице.
Обращаем Ваше внимание на то, что
соединительные кабели не включаются
в комплект телевизора.
1 ВКМ (полный видеосигнал)
2 ВКМ (полный видеосигнал/сигнал Ѕ-
ВИДЕО)
3 ВКМ, совместимый с T-V LINK (полный
видеосигнал/сигнал Ѕ-ВИДЕО)
4 Decoder (Декодер)
5 Проигрыватель DVD (полный
видеосигнал/сигнал Ѕ-ВИДЕО)
6 Проигрыватель DVD (полный
видеосигнал/сигнал RGB)
7 ТВ игры (полный видеосигнал/сигнал
RGB)
8 ТВ игры (полный видеосигнал/сигнал
Ѕ-ВИДЕО)
9 Головные телефоны
0 Видеокамера (полный видеосигнал/
сигнал Ѕ-ВИДЕО)
- Кабель SCART
= Кабель аудиосигнала
~ Кабель видеосигнала
! Кабель сигнала Ѕ-ВИДЕО
EXT-2
EXT-3
S
R
AUDIO OUT
L
EXT-1
R
L
S
P
E
X
T
4
EXT-2
EXT-3
S
R
AUDIO OUT
L
EXT-1
R
L
S
P
E
X
T
4
Задняя панель телевизора
Задняя панель телевизора
