POLSKI
AV-32/28H35SUE / LCT1381-001A-U/ Polish
Instalacja odbiornika
Przestroga
Przed podłączaniem jakichkolwiek urządzeń wyłącz wszystkie urządzenia łącznie
z telewizorem.
Podłączanie anteny i magnetowidu
Przewody podłączeniowe nie wchodzą wskład zestawu.
Dalsze informacje znajdziesz w instrukcjach obsługi podłączanych urządzeń.

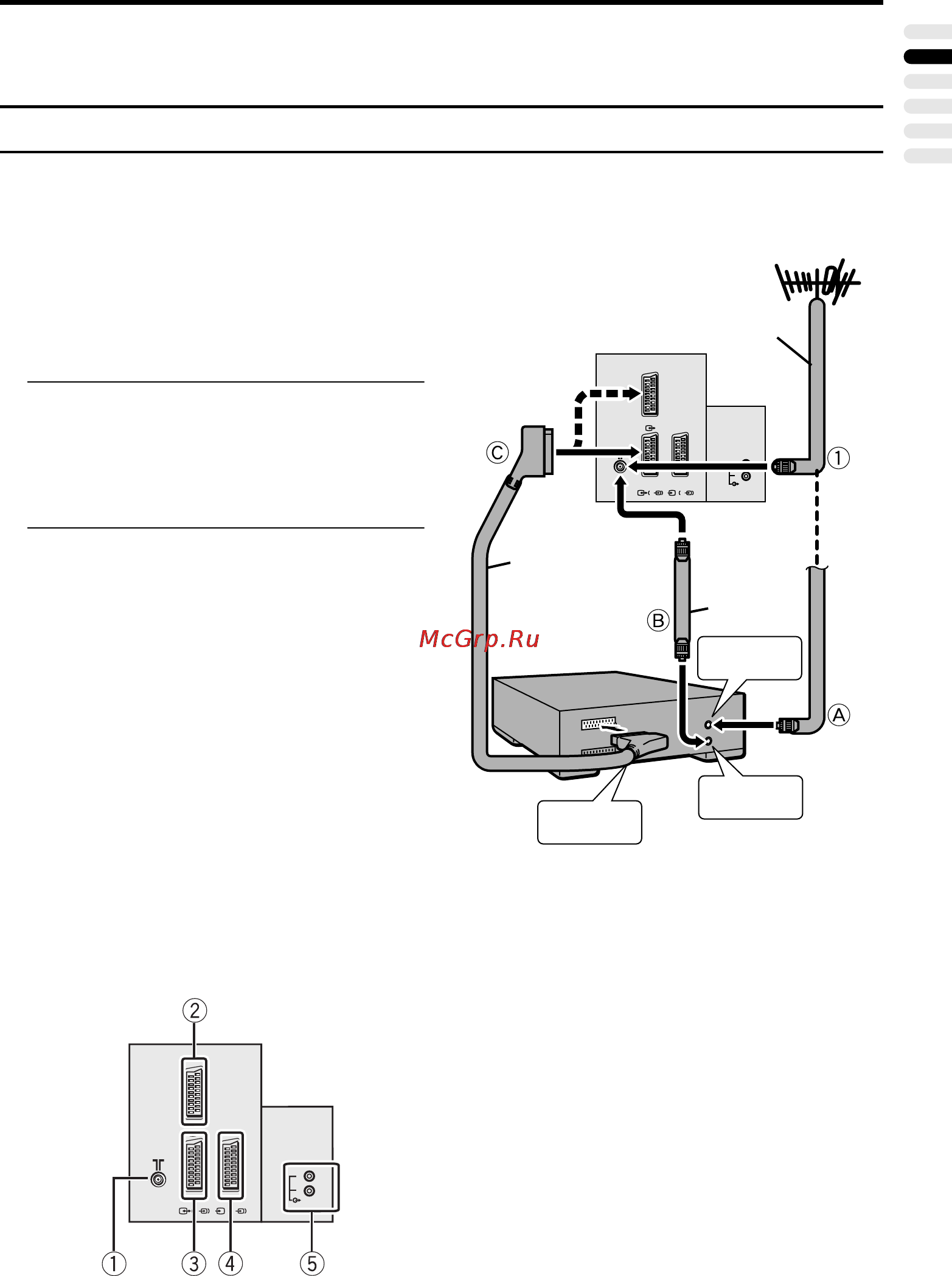

Jeśli chcesz podłączyć
magnetowid, postępuj zgodnie
z punktami A
AA
A
B
BB
B
C
CC
C.
Jeśli nie chcesz podłączyć
magnetowidu, postępuj zgodnie
z punktem 1
11
1.
Aby korzystać z funkcji T-V LINK, do
gniazda EXT-2 odbiornika TV musi być
podłączony magnetowid obsługujący funkcję
T-V LINK. Szczegółowe informacje na
temat funkcji T-V LINK znajdziesz
w punkcie „T-V LINK FUNKCJE” na str. 6.
•Możesz oglądać taśmy wideo bez
wykonywania czynności opisanych
w punkcie
C
. Szczegółowe informacje
znajdziesz w instrukcji obsługi magnetowidu.
Instrukcje na temat podłączania innych
urządzeń zewnętrznych znajdziesz w punkcie
„Przygotowanie dodatkowe” na str. 37.
Instrukcje na temat podłączania
głośników i wzmacniacza znajdziesz
w punkcie „Podłączanie głośników/
wzmacniacza” na str. 38.
•Jeśli podłączasz dekoder do magnetowidu
obsługującego funkcję T-V LINK, ustaw
funkcję DEKODER (EXT-2) na
ZAŁĄCZ (WŁĄCZ). Szczegółowe
informacje znajdziesz w punkcie
„Używanie funkcji DEKODER (EXT-2)”
na str. 36. W przeciwnym razie nie będzie
możliwe oglądanie kanałów kodowanych.
Panel tylny
1 Gniazdo antenowe (3)
2 Gniazdo EXT-1 (3, 23, 37)
3 Gniazdo EXT-2 (3, 6, 23, 37)
4 Gniazdo EXT-3 (23, 37)
5 Gniazdo AUDIO OUT (38)
EXT-2
S
EXT-3
S
R
AUDIO OUT
L
EXT-1
Kabel
koncentryczny
75
21-stykowy
przewód
SCART
Tył telewizora
Kabel
koncentryczny
75
Gniazdo
AV IN/OUT
Wyjściowe
gniazdo
antenowe
Wejściowe
gniazdo
antenowe
Magnetowid
Antena
E
XT
-
2
S
EX
T
-
3
S
R
A
U
D
IO
O
U
T
L
EXT-1
