10/2007 - Art. Nr. 13 019 858A 7

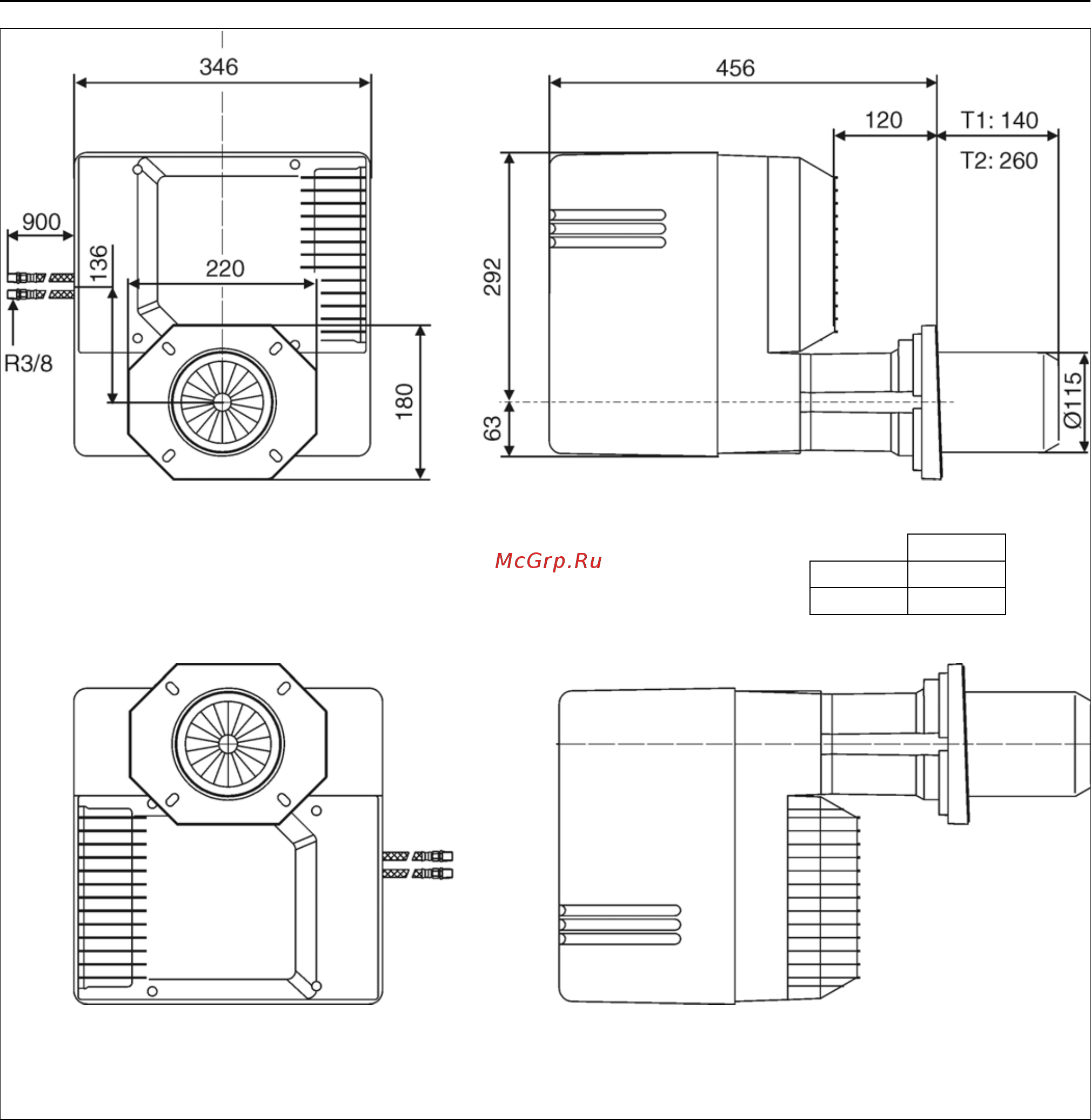

Encombrement Dimensions
Dimensioni d’ingombro
Dimensiones Medidas
Space requirements and dimensions
Maßbild und Abmessungen
Чертеж с размерами
Ø
C24 115
C30 124
Pour l’implantation volute en bas :
Lire les informations complémentaires
au paragraphe “Installation” montage du
brûleur.
Per l’installazione con la voluta verso
il basso :
Leggere le informazioni complementari
al paragrafo “Installazione”, montaggio
del bruciatore.
Para colocar la voluta hacia abajo :
Leer las informaciones
complementarias en el párrafo
“Instalación” montaje del quemador.
For setting-up with the spiral at
bottom :
Read the additional information in the
“Assembly” paragraph of the burner
installation instructions.
Für den Einbau mit nach unten
gerichtetem Lüfterrad :
Die ergänzenden Informationen des
Kapitels “Installation” ‘Montage des
Brenners beachten.
Для монтажа с лопастью
воздуходуки внизу :
Ознакомьтесь с дополнительной
информацией раздела "Установка" в
инструкии по эксплуатации.
