Carel compactSteam Инструкция по эксплуатации онлайн
Содержание

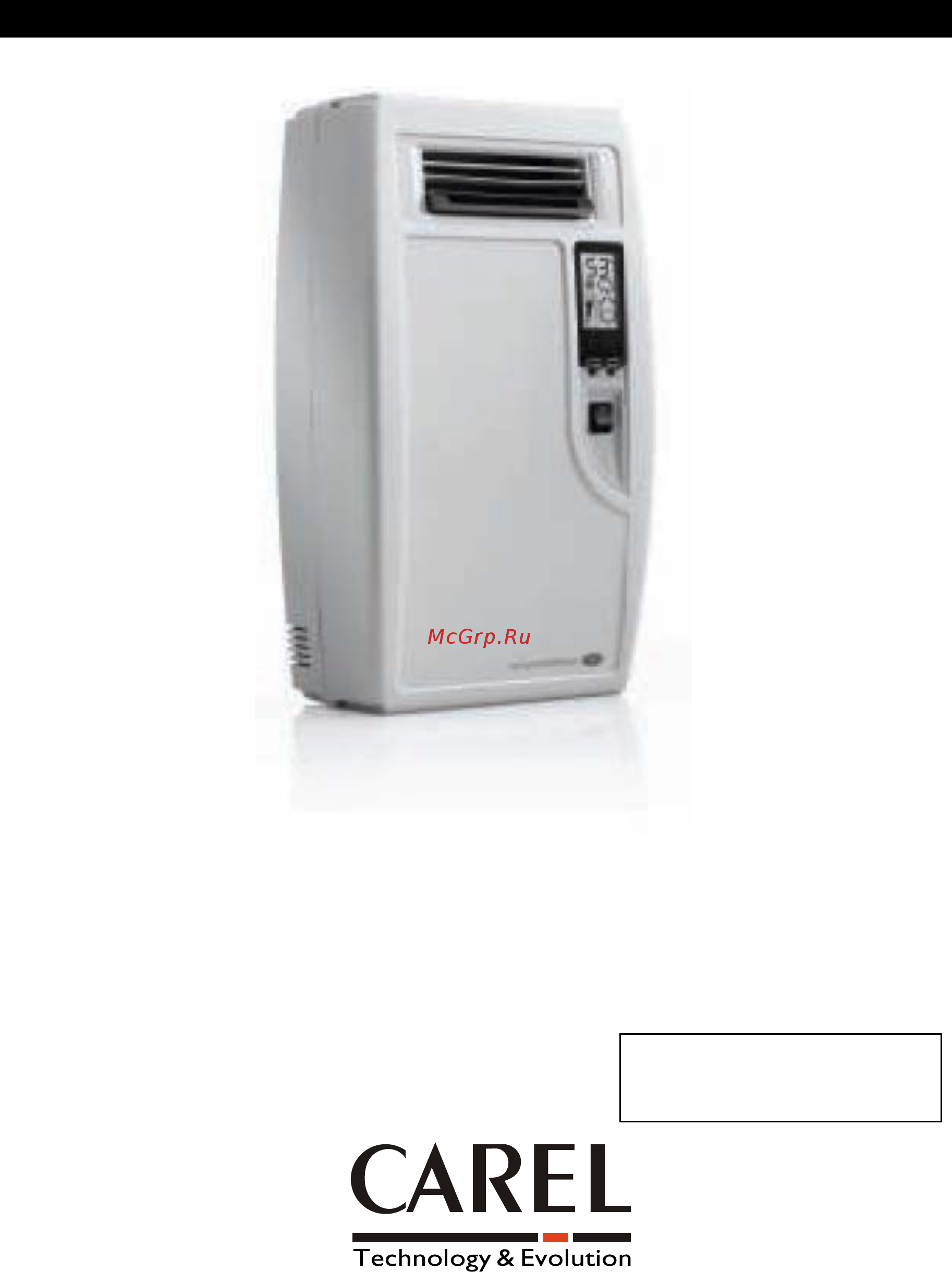

- Паровые бытовые увлажнители серия compactsteam сн 1
- Руководство пользователя 1
- Внимание 2
- Принцип работы увлажнителя compactsteam 5
- C h m s s c v x x r 6
- Модели 6
- Монтаж 7
- Передняя панель крепится с помощью 4 винтов расположенных по углам агрегата отвинтите винты с помощью отвертки затем потяните панель на себя чтобы установить панель на место выполните действия в обратном порядке не затягивайте винты слишком сильно 7
- Размещение увлажнитель compactsteam предназначен для настенного монтажа с распределением пара при атмосферном давлении поэтому при выборе места необходимо обеспечить минимальную длину паропровода при канальном исполнении а при использовании увлажнителя со встроенным вентиляторным парораспределителем в центре увлажняемого помещения в целях безопасности и удобства технического обслуживания соблюдайте требования по минимальным зазорам рис 3 а 7
- Ø 23 7 8 8
- Ø 30 1 1 8 8
- Ø 40 1 5 8 8
- Ø 50 2 8
- Верх 8
- Низ 8
- Просверлите отверстия по прилагаемому шаблону надежно закрепите увлажнитель на стене с помощью винтов и анкеров 8
- Или стальным парораспределителем 10
- Максимально допустимое статическое давление в воздуховоде 950 па увлажнитель compactsteam в канальном исполнении можно комплектовать пластмассовой форсункой 10
- Под правильностью гидравлических соединений подразумевается монтаж запорного вентиля на линии подачи воды наличие механического фильтра на линии подачи воды давление и температура воды не превышают допустимых значений линия дренажа выдерживает температуру до 60 c минимальный внутренний диаметр дренажной трубы не менее 32 мм минимальный наклон линии дренажа не менее 5 линия дренажа выполнена из неэлектропроводящего материала внимание по окончании монтажных работ выполните промывку гидравлического контура это предотвратит попадание в цилиндр каких либо посторонних веществ которые могут стать причиной засорения гидравлического контура увлажнителя или вспенивания воды при парообразовании процедура промывки подробно описана в п 4 повторите промывку 3 раза 3 распределение пара 10
- Чтобы установить парораспределитель 1 высверлите отверстия для паровой и конденсатной трубки 2 наложите силиконовый герметик на фланец вставьте парораспределитель через отверстия и закрепите его на воздуховоде с помощью 4 винтов 10
- Нет 11
- Вентиляторный парораспределитель может быть встроен в увлажнитель код chf или возможно использование увлажнителя код ch0 с выносным вентиляторным парораспределителем который соединяются паровой и конденсатной трубкой на рисунке показаны минимальные расстояния для предотвращения попадания потока увлажненного воздуха на людей систему освещения электроприборы фальш потолки и прочие поверхности до того как пар полностью не адсорбируется воздухом при использовании выносного вентиляторного парораспределителя следуйте рекомендациям в прилагаемой инструкции 12
- Электропитание убедитесь что подводимое электропитание соответствует указанному на шильдике зафиксируйте силовой и заземляющий провод с помощью прилагаемых скобок и подсоедините провода к колодке установите дополнительный внешний автоматический выключатель все электроподключения следует выполнять в соответствии с местными нормами и правилами колодка для подключения электропитания находится в нижнем левом углу щита управления подсоедините заземляющий провод к контакту на шасси увлажнителя который расположен непосредственно за колодкой электропитания чтобы избежать наводок силовой кабель прокладывается отдельно от сигнального в соответствии с местными нормами и правилами 12
- Снимите перемычку с контактов ab ab и подсоедините последовательно необходимые дистанционные контакты если необходимость в сухих контактах отсутствует перемычка ab ab не снимается не прикладывайте какое либо напряжение к контактам ab ab провод управляющего сигнала протягивается снизу увлажнителя фиксируется с помощью прилагаемых скобок см рис 3s и прокладывается вверх до платы управления контактная колодка находится вверху справа от платы управления 3 перечень контактов 14
- Compactsteam 030221905 вып 1 предварительная версия 20 1 006 15
- Embedded blower in chf 15
- Легенда evf питательный клапан dt клапан разбавитель hl датчик высокого уровня влажности 15
- Рис 3 y рис 3 y 15
- Электрическая схема системы управления 15
- Запуск 16
- Порядок работы 17
- Аварийные сигналы признаком неисправного состояния служит серия миганий красного аварийного индикатора срабатывает сигнальное реле а на экране появляется код аварийного сигнала при появлении нескольких аварийных сигналов они поочередно высвечиваются на экране нажатие кнопки sel в течение 2 секунд приведет к сбросу аварийных сигналов если проблема устранена в противном случае сигнал останется на экране 19
- Устранение неисправностей 20
- Техническое обслуживание 21
- Чистка сливного клапана после отключения электропитания снимите корпус клапана удалите всю грязь и промойте водой чистка поддона вычистите поддон от всех осадков и убедитесь что вода свободно стекает из поддона в сливной клапан чистка сливной и питательной трубки проверьте на отсутствие твердых остатков в трубках идущих к цилиндру удалите всю грязь при обнаружении повреждений замените трубку внимание после замены и проверки гидравлических элементов убедитесь в правильности всех подсоединений с использованием соответствующих уплотнительных прокладок включите аппарат и выполните несколько циклов подачи и слива воды от 2 до 4 раз см раздел запуск с новым цилиндром затем приняв меры предосторожности проверьте на отсутствие утечек воды 7 запасные части 22
- Технические характеристики 23
