Carel humiDisk UC0100DK00 [10/32] Рис 2 f рис 2 g рис 2 h

D D

80 mm

100 mm

humiDisk - +030222023 - rel. 2.5 - 18.02.2019

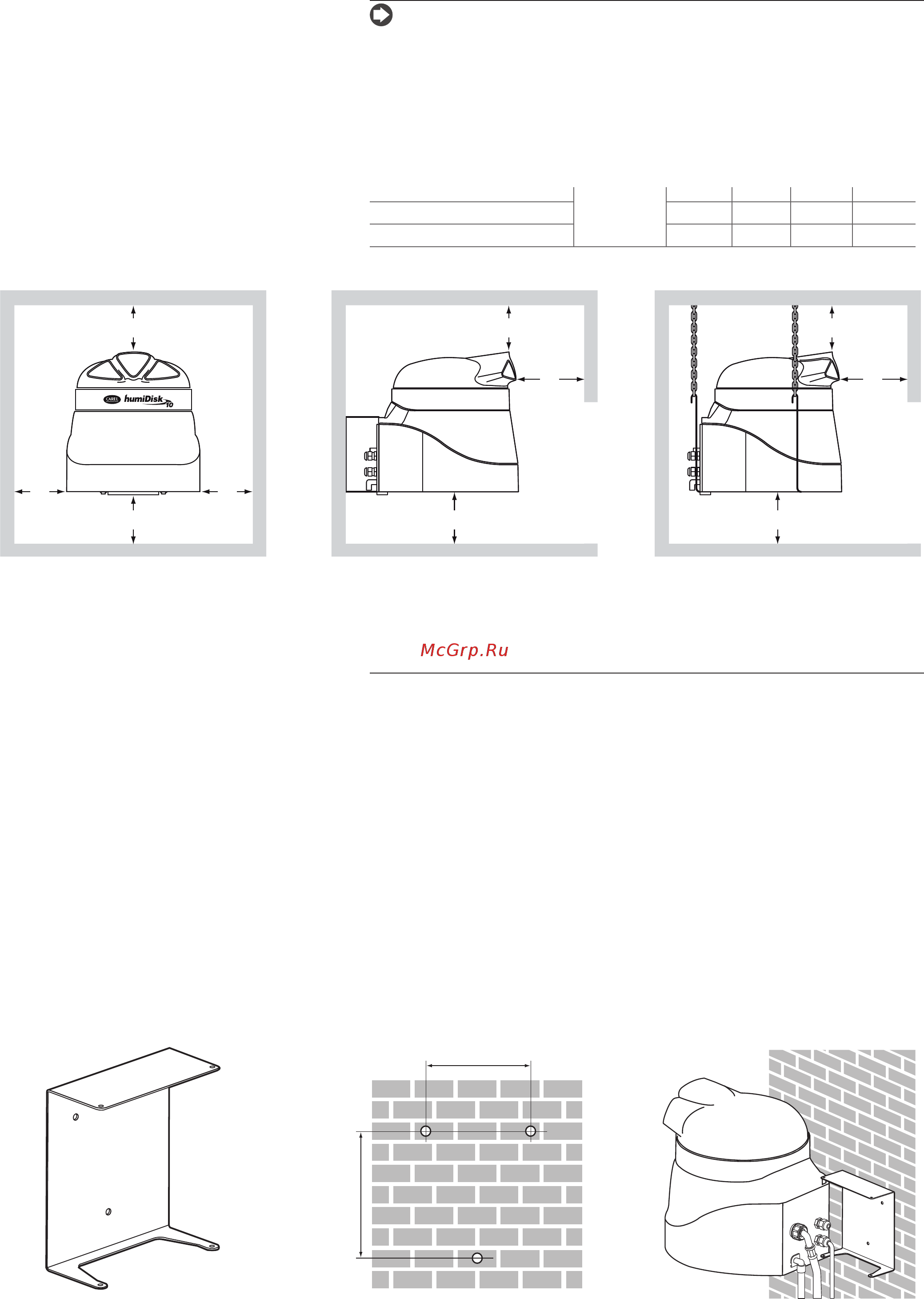

2.3 Установка

Примечание: увлажнитель humidisk устанавливается в горизонтальном положении,

воздушный фильтр должен быть направлен вниз и приподнят над полом, как показано на

рисунках 2.c, 2.d и 2.e. Любые другие варианты установки могут ухудшить работоспособность

увлажнителя.

Для удобства обслуживания и нормальной работоспособности увлажнителя при установке

требуется соблюдать указанные расстояния (зазоры). Определившись с типом монтажа

увлажнителя, выберите наиболее подходящее место в помещении для размещения

увлажнителя. Запрещается размещать увлажнитель в стесненном пространстве, так как

увлажненный воздух будет всасываться через воздушный фильтр и увлажнять его.

Увлажнитель

Distance (m)

ABCD

Модель humiDisk10 ≥2 ≥0,5 ≥1,5 ≥0,5

Модель humiDisk65 ≥3 ≥1 ≥1,5 ≥0,5

Табл. 2.a

Рис. 2.c Рис. 2.d Рис. 2.e

2.4 Настенный монтаж

Модель humiDisk

Увлажнитель крепится на стену при помощи саморезов и дополнительного кронштейна из

комплекта поставки, показанного на Рис. 2.f. Кронштейн можно использовать для разметки

на стене крепежных отверстий, см. Рис. 2.g. Соблюдайте расстояния, указанные в пункте 2.3, и

перед сверлением отверстий в стене убедитесь, что кронштейн приложен ровно. Убедитесь,

что стена достаточно прочная и способна удерживать увлажнитель в процессе работы.

• высверлите в стене три отверстия диаметром 8 мм и глубиной 45 мм, как показано на Рис. 2.g;

• удалите пыль из подготовленных отверстий;

• вставьте в отверстия три дюбеля, удерживая две распорки вертикально;

• вставьте и подтяните (не до конца) два самореза, чтобы закрепить увлажнитель humiDisk10

на кронштейне, как показано на Рис. 2.h.

• выровняйте увлажнитель, чтобы два отверстия оказались на одной линии: шланги и

провода прокладываются между увлажнителем и кронштейном в специальном пазу.

• затяните последние два самореза, затем полностью затяните все четыре.

• убедитесь, что увлажнитель закреплен надежно.

Рис. 2.f Рис. 2.g Рис. 2.h
