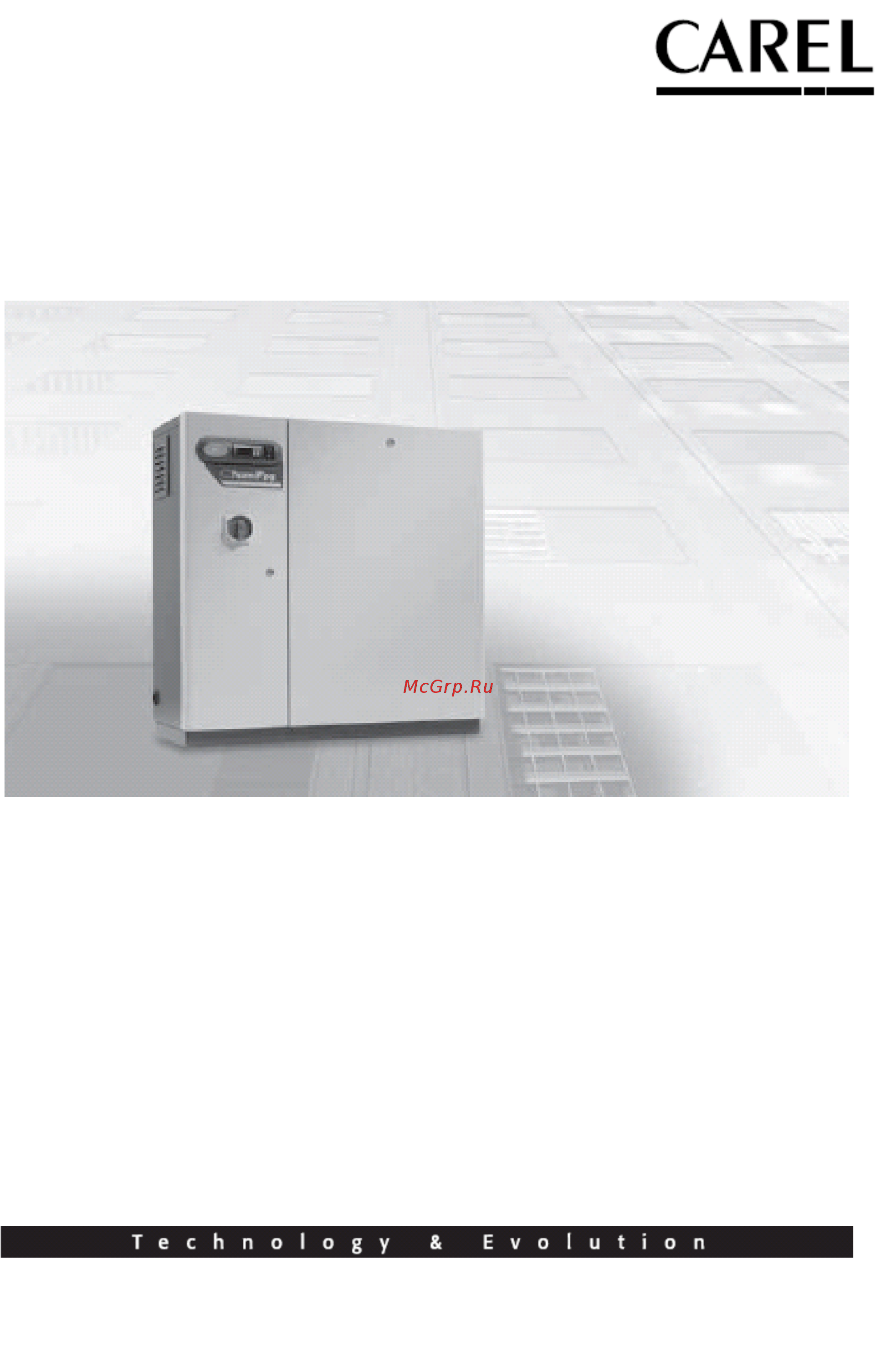

Carel HUMIFOG UA100* Руководство по обслуживанию онлайн
Содержание
- Атомайзеры серии humifog 1
- Руководство пользователя 1
- Осторожно 2
- Перед установкой или работой с прибором внимательно прочтите и соблюдайте все правила и меры безопасности описанные в данном руководстве и написанные непосредственно на этикетках прибора 2
- Компоненты распределительной системы 4 3
- Монтаж операции материалы и инструмент технические данные необходимые для монтажа в воздуховоде или скв 7 3
- Монтаж стойки в воздуховоде 15 3
- Оглавление 3
- Операции материалы инструмент технические данные необходимые для монтажа 3
- Планово предупредительное техническое обслуживание распределительной системы 16 3
- Распределительной системы в помещении распределительной системы в помещении 17 3
- Сборка стойки 9 3
- Компоненты распределительной системы 4
- Компоненты стойки для монтажа в воздуховоде 4
- Номинальные параметры стойки 4
- Для того чтобы установить размер каплеотбойника в соответствии с кодом см следующую таблицу 5
- Параметры каплеотбойников 5
- Размеры каплеотбойников составляют кратные 152 мм для монтажа каплеотбойника внутри воздуховодов используйте u образные сортовые профили выполненные из материала который подходит для применения в скв воздуховодах не поставляется компанией carel внутренние сечения должны быть приблизительно 72 мм с нижней горизонтальной стороны и 15 мм с обеих вертикальных сторон для обеспечения соответствующего слива воды убедитесь в том что отверстия для слива воды свободны и не забиты при необходимости удалите остатки чистящего материала который может препятствовать прохождению воды отверстия для слива воды расположены перед фильтрующим материалом убедитесь в том что слив воды происходит с опорных кронштейнов как показано на приложенных рисунках при помощи материала подходящего для скв воздуховодов не поставляется компанией carel выполните уплотнение промежутков между каплеотбойниками во избежание просачивания воды через каплеотбойники следует выполнить уплотнение в местах смещения между сечением пер 5
- Существует два типа каплеотбойников изготавливаемых вместе со стойкой из нержавеющей стали aisi 304 которые различаются между собой в зависимости от используемого фильтрующего материала стекловолокно вата из нержавеющей стали aisi304 только версия с фильтрующим материалом aisi304 отвечает стандартам vdi6022 каплеотбойники доступны в 9 разных типоразмерах и они могут быть объединены для перекрытия одного и того же сечения воздуховода в качестве стоек для распределения в воздуховоде 5
- Фильтрующий материал из стальной ваты 5
- Фильтрующий материал из стекловолокна 5
- Компоненты распределительной системы в помещении 6
- Номинальные параметры распределительной системы 6
- Распределительная система состоит из ряда коллекторов соленоидных клапанов форсунок труб и различных патрубков 6
- Внимание таблица 2 b описывает технические данные необходимые для правильного монтажа стойки значение каждой строки объясняется в следующих главах 2 технические данные предоставляются разработчиком установки конфигурация стойки 7
- Инструмент пневматический молот набор гаечных ключей набор отверток под винт с плоской головкой и крестообразным шлицем резиновый молоток тиски рекомендуются механический гидравлический и электрический инструмент 7
- Й контур количество форсунок 7
- Материалы жидкий тефлон для гидравлических соединений под высоким давлением макс 10 мпа 100 бар 1450 psi при использовании деминерализованной воды примечание предельные параметры деминерализованной воды указаны в разделе по техническим параметрам минимум 2 кронштейна или угловой профиль или похожие компоненты для установки распылительной стойки внутри воздуховода скв 7
- Материалы и инструмент 7
- Монтаж порядок действий материалы и инструмент технические данные необходимые для монтажа внутри воздуховода или скв 7
- Планирование действий по монтажу 7
- Порядок действий по монтажу следует выполнять в соответствии с приведенной ниже таблицей описаний приведен приблизительный расчет требуемого времени 7
- Технические данные конфигурация стойки 7
- Дополнительные технические данные предоставленные разработчиком установки монтажник должен получить следующие дополнительные технические данные от разработчика для пополнения предшествующих данных 1 расположение стойки внутри секции увлажнения воздуховода скв 2 расположение соленоидных клапанов прямых патрубков 3 расположение всех коллекторов в каждом распылительном контуре стойки 4 угол наклона каждого коллектора относительно его собственной оси 5 расположение форсунок и заглушек на каждом коллекторе 8
- Информация для заполнения таблицы таблица представляет собой стойку оборудованную 18 коллекторами х 18 форсунок 1974 x 2642 мм каждая строка представляет собой вертикальный коллектор каждая ячейка форсунка заглушка представляет собой форсунку или заглушку вводите данные в строки или столбцы которые соответствуют рассматриваемой стойке ac распылительный контур который содержит вертикальный коллектор отметьте как 1 2 3 или 4 примечание 1 без соленоидных клапанов 2 3 4 с соленоидными клапанами отметьте угол наклона коллектора 30 15 0 15 30 форсунки заглушки обозначьте форсунку буквой ф а заглушку буквой з 2 схема механических электрических соединений поставляемая совместно со стойкой 8
- При наличии этих дополнительных технических данных добавьте их в таблицу расположения приведенную ниже система humifog код заказчика и стойка ________________________________________________________ 8
- Таблица расположения электрических коллекторов соленоидных клапанов форсунок и заглушек 8
- Распылительные контуры 9
- Сборка стойки 9
- Выбор расположения соленоидных клапанов прямых патрубков горизонтальных коллекторов форсунок и заглушек 10
- Сборка основной конструкции 11
- Сборка нз но соленоидных клапанов коленчатых патрубков и шлангов 12
- Сборка коллекторов 13
- Монтаж стойки карта проверки 14
- Сборка коллектора в стойке 14
- Внимание подключение должно быть рассчитано на рабочее давление равное по крайней мере 100 бар 10 мпа 1450 psi необходимо иметь как минимум 1 метр шланга все металлические детали должны быть выполнены из нержавеющей стали 1 комплект шлангов carel 15
- Внимание уголковые профили и u образные профили из нержавеющей стали не входят в комплект поставки от carel 15
- Используйте жидкий тефлон для резьбовых соединений не используйте жидкий тефлон для нерезьбовых соединений и соединений с о образными уплотнительными кольцами аккуратно затяните соединения шлангов не сорвите резьбу 15
- Карта проверки монтажа стойки в воздуховоде 15
- Монтаж стойки в воздуховоде 15
- Монтаж стойки в воздуховоде скв 15
- Наименование системы humifog_____________________________________________________________ 15
- Подключение соленоидного клапана используйте распределительную коробку по выбору для того чтобы параллельно соединить соленоидные клапаны в одном и том же распылительном контуре 15
- Подключение шкафа управления к стойке 15
- При использовании комплекта шлангов carel жидкий тефлон требуется только для узлов соединений см 8 и 9 рис a не сорвите резьбу при затягивании винтов 15
- Распределительная коробка 15
- Установите стойку прикрепив по крайней мере две противоположных стороны к воздуховоду скв используйте уголковые профили для крепления стойки болты можно использовать в соответствии с чертежом ниже или вставьте ее в два u образных профиля из нержавеющей стали 15
- Шланги и адаптеры не оговоренные техническими условиями 15
- Штуцер см 1 поставляется вместе со шкафом humifog и должен использоваться вместе с комплектом соединений поставляемым компанией carel при использовании соединений разных стандартов убедитесь в их совместимости 4 колено на 90 см 6 является частью стандартной стойки 15
- Планово предупредительное техническое обслуживание аксессуаров 16
- Планово предупредительное техническое обслуживание распределительной системы 16
- Материалы и инструмент для монтажа в помещении 17
- Монтаж распределительной системы в помещении 17
- Операции материалы инструмент технические данные необходимые для монтажа распределительной системы в помещении 17
