3. СБОРКА СТОЙКИ
Есть возможность заказать стойку в трех конфигурациях:
1. еще не собранная стойка: в этом случае инструкции по сборке стойки приведены ниже;
2.
наполовину собранная стойка: форсунки, заглушки и соленоидные клапаны уже установлены на коллекторах и
испытаны под высоким давлением. Оставшиеся части стойки (плечи, вертикальные опоры и т.д.) еще не собраны.
Инструкции по завершению сборки приведены в следующих нескольких параграфах этой главы. В виду этого не стоит
уделять внимание инструкциям по установке заглушек, форсунок и соленоидных клапанов на горизонтальных
коллекторах;
3. собранная стойка: собранная стойка готовая к установке и испытанию под высоким давлением. В этом случае, в
качестве полезной информации следует обратиться к параграфам с 3.3 по 3.13.
Внимание:
• внимательно ознакомьтесь с параграфами 3.1 и 3.2;
• все гидравлические соединения следует уплотнять только при помощи жидкого Тефлона для соединений под высоким
давлением: во избежание закупоривания форсунок, не используйте слишком большое количество Тефлона и не
применяйте другие методы уплотнения для узлов соединения (к примеру, Тефлоновою пленку, пеньку и прочее);
• используйте ключ типа SW10 для прикручивания/откручивания болтов;
• после завершения сборки, проверьте выполненные операции по карте проверки;
• после проверки всех операций на соответствие с картой проверки, протестируйте систему на отсутствие утечек воды и
убедитесь, что соленоидные клапаны открываются/закрываются в правильной последовательности (см. главу 3.1). Если
распределительная стойка успешно пройдет тестирование, установите ее внутри воздуховода/СКВ.
3.1 Распылительные контуры
Внимательно ознакомьтесь со следующими инструкциями!
Абсолютное понимание всех методов, представленных в настоящей главе, гарантирует правильность сборки!
Настоятельно рекомендуется полностью прочитать данную главу.
ОПРЕДЕЛЕНИЕ распылительного контура:
1. Распылительный контур представляет собой ряд горизонтальных коллекторов;
2. Все коллекторы в каждом распылительном контуре запускают/останавливают процесс распыления одновременно.
СВОЙСТВА:
3. Каждый распылительный контур регулируется автономно от других контуров через контроллер;
4. Стойка может содержать до четырех распылительных контуров:
С1: • всегда присутствуют;
• коллекторы подключены непосредственно к насосу;
• каждый коллектор контура оснащен сливным соленоидным клапаном подключенным к части
противоположной прямому соединению;
• процесс распыления запускается/прекращается, когда запускается/останавливается поршневой насос в
шкафу управления;
• максимальный расход воды каждого отдельного коллектора составляет 90л/ч
С2: • не требуется установка;
• все соленоидные клапаны открываются/закрываются одновременно контроллером на шкафу управления;
С3: • не требуется установка;
• все соленоидные клапаны открываются/закрываются одновременно контроллером на шкафу управления;
С4: см. С3

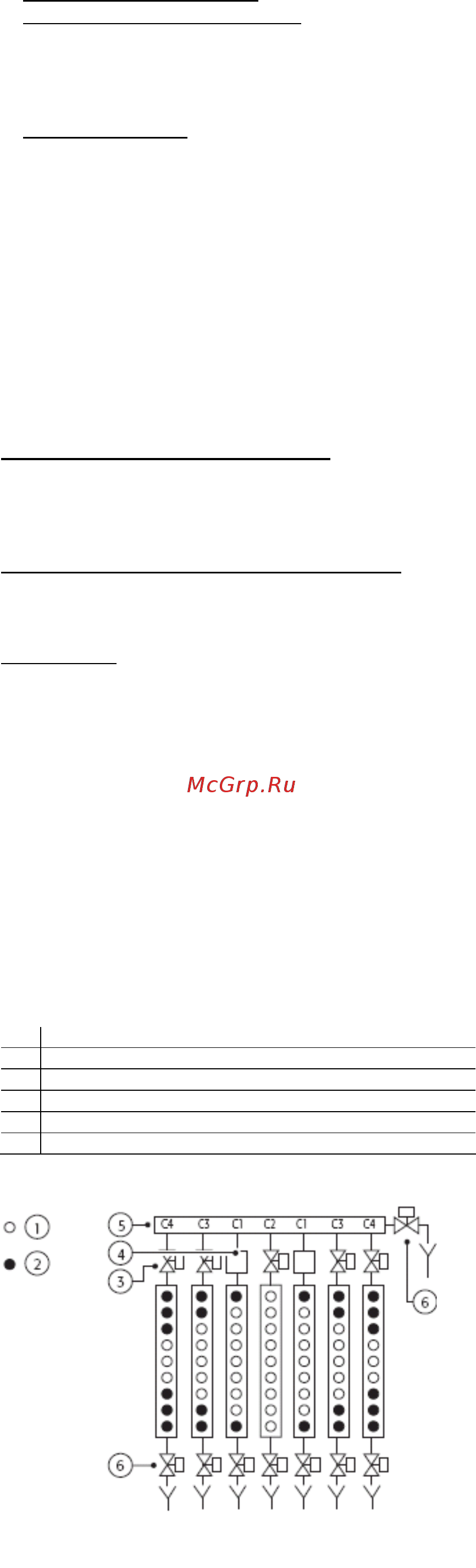

Поз.
1. форсунки
2. заглушки
3. Нормально-закрытый соленоидный клапан
4. прямой патрубок
5. с насоса
6. Нормально-открытый соленоидный клапан
Рис.3.а
9
