Carel HUMIFOG UA100* [4/19] Компоненты распределительной системы

1. КОМПОНЕНТЫ РАСПРЕДЕЛИТЕЛЬНОЙ СИСТЕМЫ

1.1 Компоненты стойки для монтажа в воздуховоде

Поз.

1 Рама из нержавеющей стали

2 Расположение форсунок/заглушек

3 Горизонтальный коллектор

4 Соленоидный клапан

5 Прямой патрубок

6 Гибкая муфта

7 Вертикальный коллектор

8 Монтажный уголковый профиль

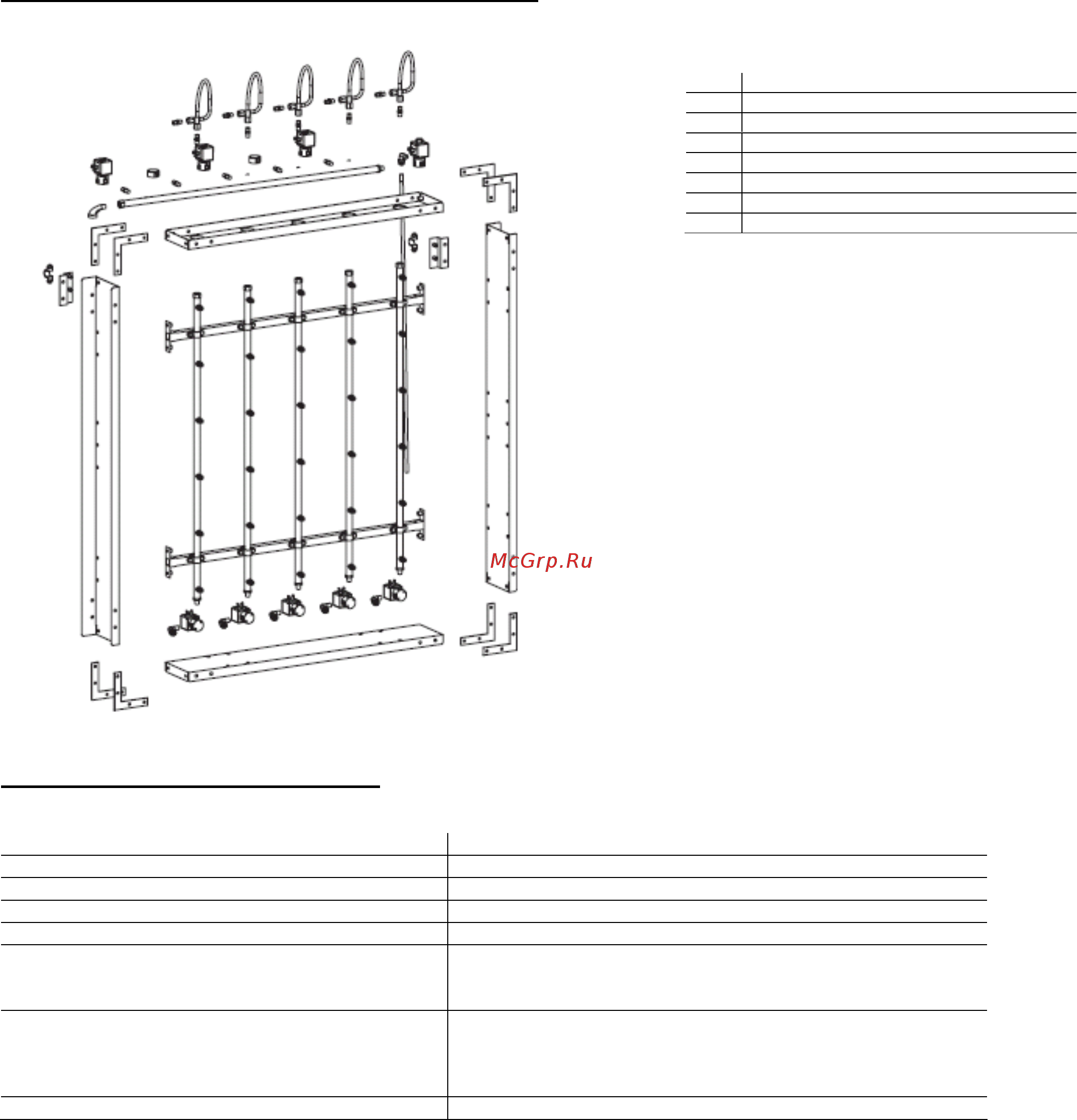

Рис.1.а

1.2 Номинальные параметры стойки

Распределительная стойка состоит из коллекторов, соленоидных клапанов, труб и различных патрубков.

Параметр Область

Материал Нержавеющая сталь

Ширина (мм) 573 - 2853 (минимальный шаг 152мм)

Высота (мм) 538 - 2818 (минимальный шаг 152мм)

Глубина (мм) 200 (с горизонтальным коллектором)

Соленоидный клапан (нормально-закрытый) 24 В 50Гц; 1 центральное входное отверстие (IN) F G1/8” и

2 боковых выходных отверстия F G1/8”: R, L.Макс расход с

DP= 1 Бар 90 л/ч; рабочее давление 100 Бар

Соленоидный клапан (нормально-открытый) 24 В 50Гц; 1 центральное входное отверстие (IN) F G1/8” и

2 боковых выходных отверстия F G1/8”: R, L. Макс. расход

с DP= 1 Бар 90 л/ч; рабочее давление ≤15Бар; рабочее

давление 100 Бар

Подключение воды на входе гнездо G1/4” (с внутренней резьбой)

Таблица 1.a
