13

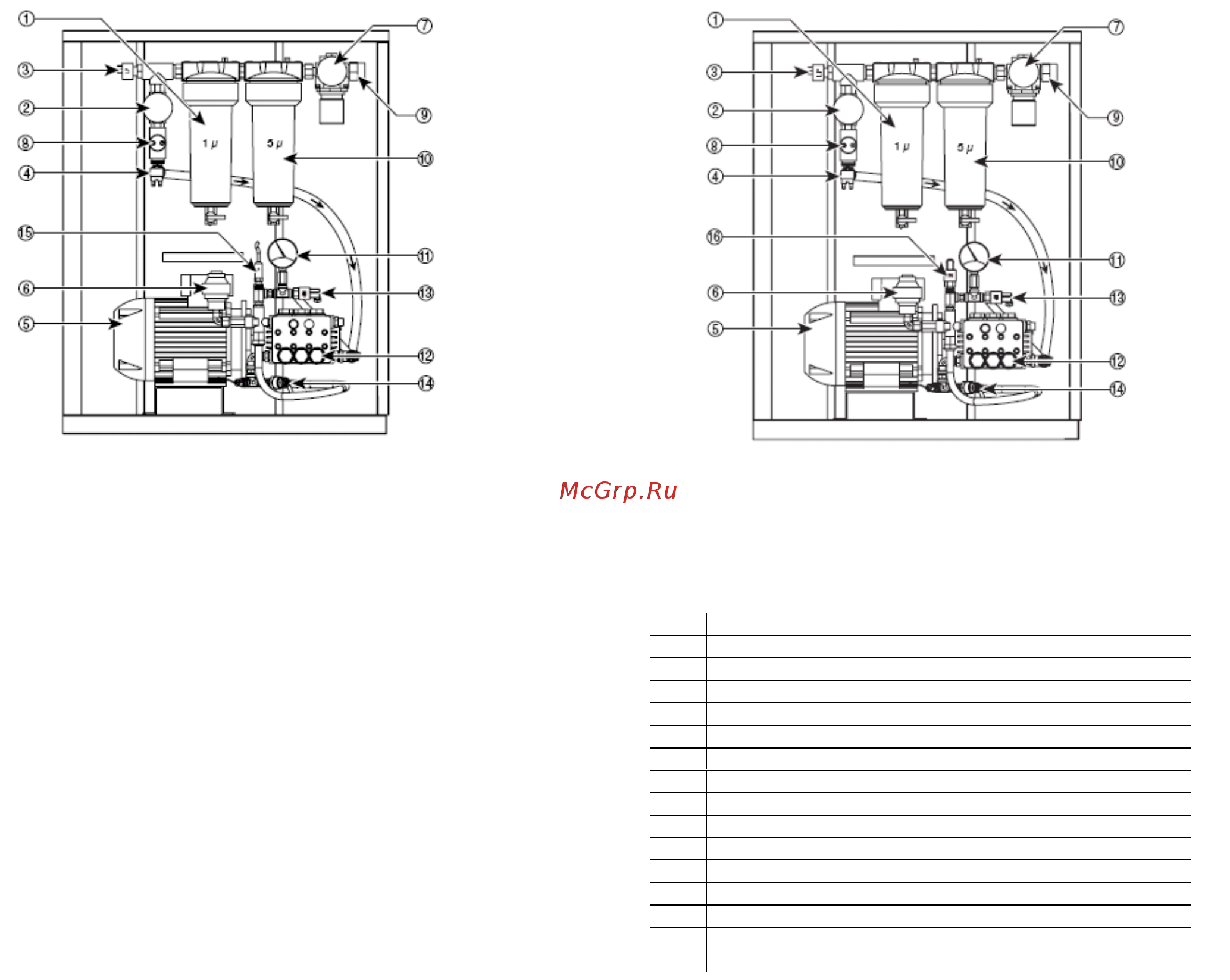

5.2 Компоненты в водном контуре
Версия “HD” с инвертором Версия “SL” без инвертора
Рис.5.e
Рис.5.f
Поз.
1 1μm фильтр
2 Второй датчик давления на входе
3 Реле минимального давления (1 бар)
4 Впускной клапан
5 Мотор
6 Гаситель пульсации
7 Первый датчик давления на входе
8 Датчик электропроводности
9 Водоприемник
10 5 μm фильтр
11 Датчик давления нагнетания
12 Поршневой насос
13 Реле максимального давления
14 Термостатический клапан (63 °C/145 °F)
15 Датчик-преобразователь давления
16 Реле минимального давления LP1 со стороны “HP”
