8. ПРИНЦИП РАБОТЫ, ВЕРСИЯ ‘SL’ БЕЗ ИНВЕРТОРА ДЛЯ УСТАНОВКИ ВНУТРИ ПОМЕЩЕНИЙ
Эта версия увлажнителя humiFog была спроектирована для использования внутри помещений:
Основной цикл управления увлажнителя версии “SL” без инвертора содержит две стадии:
1. контроллер снимает показания по относительной влажности с датчика или сигнала внешней системы управления;
2. контроллер запускает насос и, при наличии, открывает соленоидные клапаны контроля производительности в соответствии с
потребностями уровня влажности.
Основной
цикл управления работает непрерывно, когда контакт дистанционного управления ВКЛ/ВЫКЛ замкнут, однако сразу же
останавливается вместе с функцией распыления, как только контакт дистанционного управления ВКЛ/ВЫКЛ размыкается.
8.1 Рабочие характеристики
Увлажнитель humiFog использует регулируемый насос, приводимый в действие электромотором для увеличения давления до 70
бар, обеспечивая, таким образом, оптимальное распыление через форсунки.
Если требуемый расход воды ниже, чем номинальный расход насоса, какое-то количество воды пропускается через байпас
обратно в насос.
Это означает, что соответствующий расход воды гарантирован при оптимальном рабочем давлении.
8.2 Контроль давления
Рабочее давления контролируется посредством калибровки контрольного клапана высокого давления (70 бар). Для поддержания
давления в соответствующих пределах, клапан рециркулирует
избыточную воду через байпас. Если контрольный клапан не
откалиброван как следует, может произойти повышение или понижение рабочего давления, что приведет к некорректной работе
установки.
Для этого существуют два реле давления в водном контуре под высоким давлением:
• первое реле останавливает работу насоса, когда давление превышает 95 бар.
• второе реле останавливает работу
насоса, когда давление падает ниже 20 бар.
Для того, чтобы задать активационное давление контрольного клапана высокого давления, поверните крышку по часовой стреле
для того, чтобы увеличить давление и против часовой - чтобы уменьшить его.
8.3 Рециркуляция и контроль температуры воды
Как описано ниже, существуют случаи, при которых расход насоса гораздо выше требований подключенной системы
распределения, или же выходное отверстие забито и вся вода, закачиваемая под высоким давлением, рециркулируется.
Давление насоса на выходе поддерживается в пределах 70 бар при помощи байпас-клапана: когда давление нагнетания
превышает 70
бар, клапан открывается, рециркулируя избыток воды.
Эта рециркуляция приводит к увеличению температуры воды. В случае, когда температура достигает 56 °C, открывается
термоклапан и какое-то количество воды сливается. Прежняя вода заменяется холодной, которая постепенно снижает температуру
воды внутри насоса: после того, как температура падает ниже 55 °C, термоклапан закрывается.
Температура воды непрерывно контролируется температурным датчиком
.
Электронное устройство контроля выдает предупреждающее сообщение в случае повышения температуры до 55 ºC, между тем,
если температура превысит значение активации термоклапана, последует сигнал неисправности устройства, с его последующим
отключением. Для того, чтобы это произошло, температура должна превысить 70 ºC.

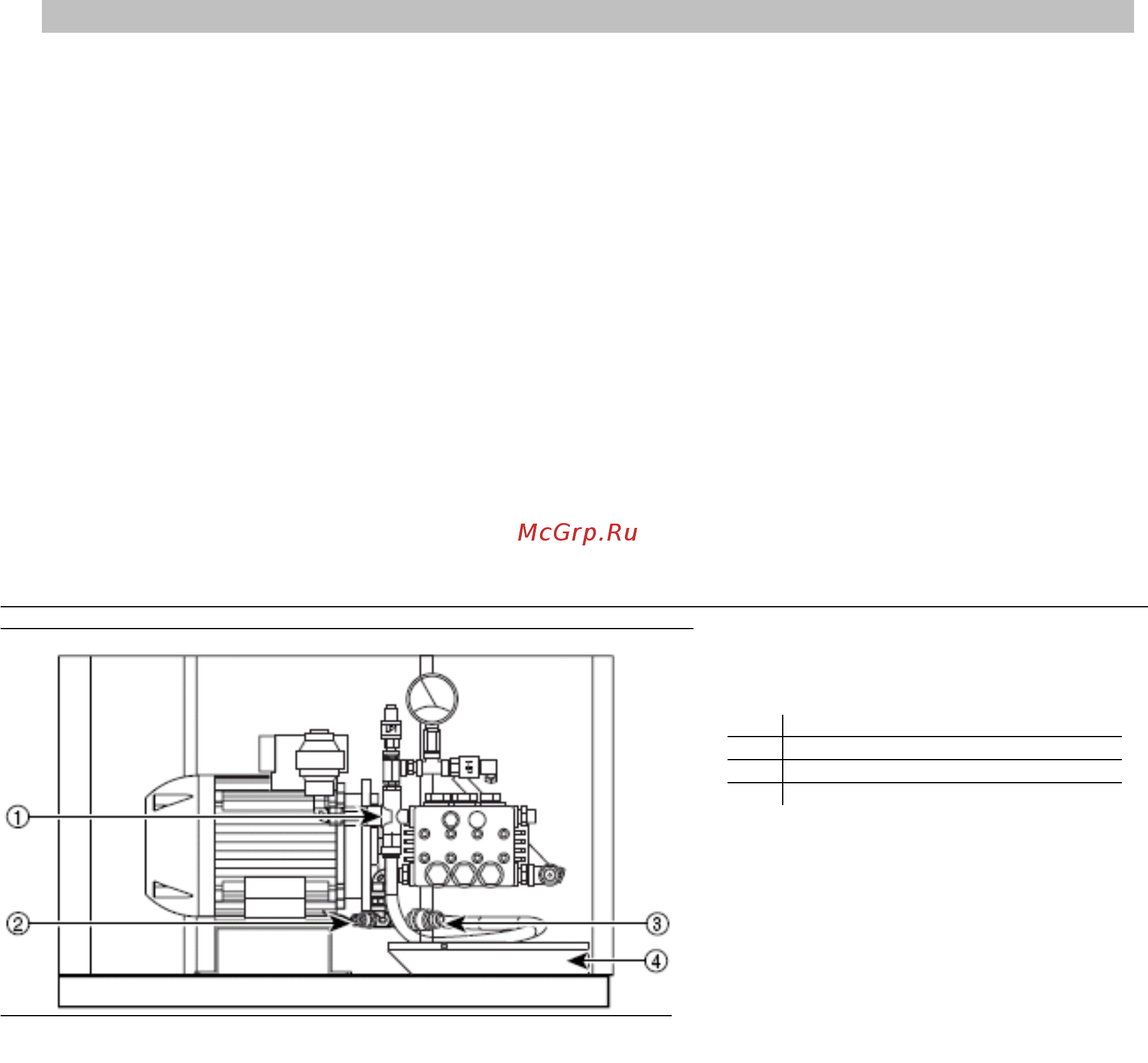

Поз.
1 Байпас клапаны
2 Температурный датчик
3 Термоклапан (TV)
4 Сливной бак
Рис.8.a
