23
8.6 ТИПЫ УПРАВЛЕНИЯ ДЛЯ ВЕРСИИ “SL” БЕЗ ИНВЕРТОРА
8.6.1 Тип управления C
Этот тип управления соответствует параметру A0= 0.
В случае, когда внешний «сухой» контакт (к примеру, гигростат) замыкается, контроллер
запускает насос. Когда внешний контакт размыкается, контроллер сразу же
останавливает насос.
8.6.2 Тип управления P1
Этот тип управления соответствует параметру A0= 1.
• > 10% от максимальной входящей величины, контроллер
запускает насос;
• < 5% от максимально входящей величины, контроллер останавливает насос.
Когда используются контуры контроля производительности, заданные через параметр
b7, активируются следующие системы:
• распределительная система только с одной линией без двухпозиционного клапана
(всегда открыт):
b7=0 Производительность 100% P0 с 10% сигнала;
• распределительная система только с 2 линиями, в 1-ой из которых имеется
двухпозиционный клапан:
b7=1 Производительность 50% P0
с 10% сигнала;
Производительность 100% P0 с 49% сигнала
• распределительная система с 3 линиями, в 2-х из которых имеется двухпозиционный
клапан:
b7=2 Производительность 33% P0 с 10% сигнала;
Производительность 66% P0 с 32.5% сигнала;
Производительность 100% P0 с 68.6% сигнала;
• распределительная система с 4 линиями, в 3-х из которых имеется двухпозиционный
клапан:
b7=3 Производительность 25% P0 с 10% сигнала;
Производительность 50% P0 с 24.6% сигнала;
Производительность 75% P0 с 49% сигнала;
Производительность 100% P0 с 73.5% сигнала.

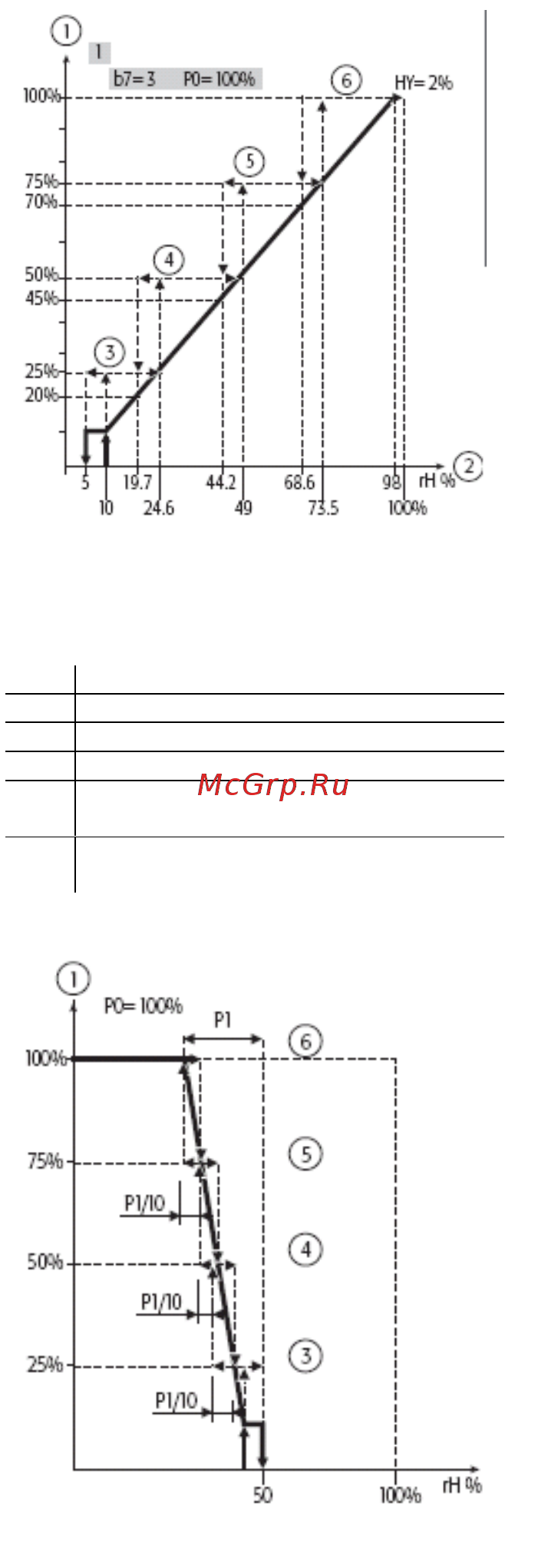

График
на Рис. 8.e показывает последовательность открываний и закрываний в
конфигурации с b7=3 контура.
8.6.3 Тип управления “P2”
Этот тип управления соответствует параметру A0= 2: пропорциональный с
ограничением на выходе.
Когда сигнал с внешней системы управления:
• > 10% от максимальной входящей величины, контроллер запускает насос;
• < 5% от максимально входящей величины, контроллер останавливает насос.
Датчик-ограничитель способствует снижению расхода (описанного
в параграфе 6.7.3), с
той только разницей, что некоторые линии закрыты.
8.6.4 Тип управления “H1”
Этот тип управления соответствует параметру A0=3: контроль влажности.
Когда показания датчика указывают на то, что величина влажности в помещении
меньше заданной точки “St”, контроллер запускает насос.
Когда величина, измеренная датчиком влажности ≥ заданной точки “St”, контроллер
сразу же останавливает насос.
При
использовании конутров производительности, заданных через параметр b7, они
активируются согласно описанию в графике 8.f.
8.6.5 Тип управления “H2”
Этот тип управления соответствует параметру A0=4: контроль влажности с пределом
на выходе.
Когда показания датчика указывают на то, что величина влажности в помещении
меньше заданной точки “St”, контроллер запускает насос.
Когда величина, измеренная датчиком влажности соответствует заданной точке
,
контроллер сразу же останавливает насос. (см. Рис. 7.4.1).
Датчик-ограничитель способствует снижению расхода (описанного в параграфе 6.7.3), с
той только разницей, что некоторые линии закрыты.
Поз.
1 % производительности
2 % применяемого сигнала
3 Всегда открыт контур
4 Всегда открыт контур+контур1
5 Всегда открыт
контур+контур1+конутр2+контур3
6 Всегда открыт
контур+контур1+конутр2+контур3
Рис.8.e
Рис.8.f
