4
Plus de
20cm
Plus haut que les yeux
Plus de
20cm
R
R
Plus de
20cm
Plus de
20cm
(Installation au plafond)
(Installation au sol/murale)
Plus de
10cm
Plus de
10cm
Plus de
70cm
Unité intérieure
Unité extérieure
B
A

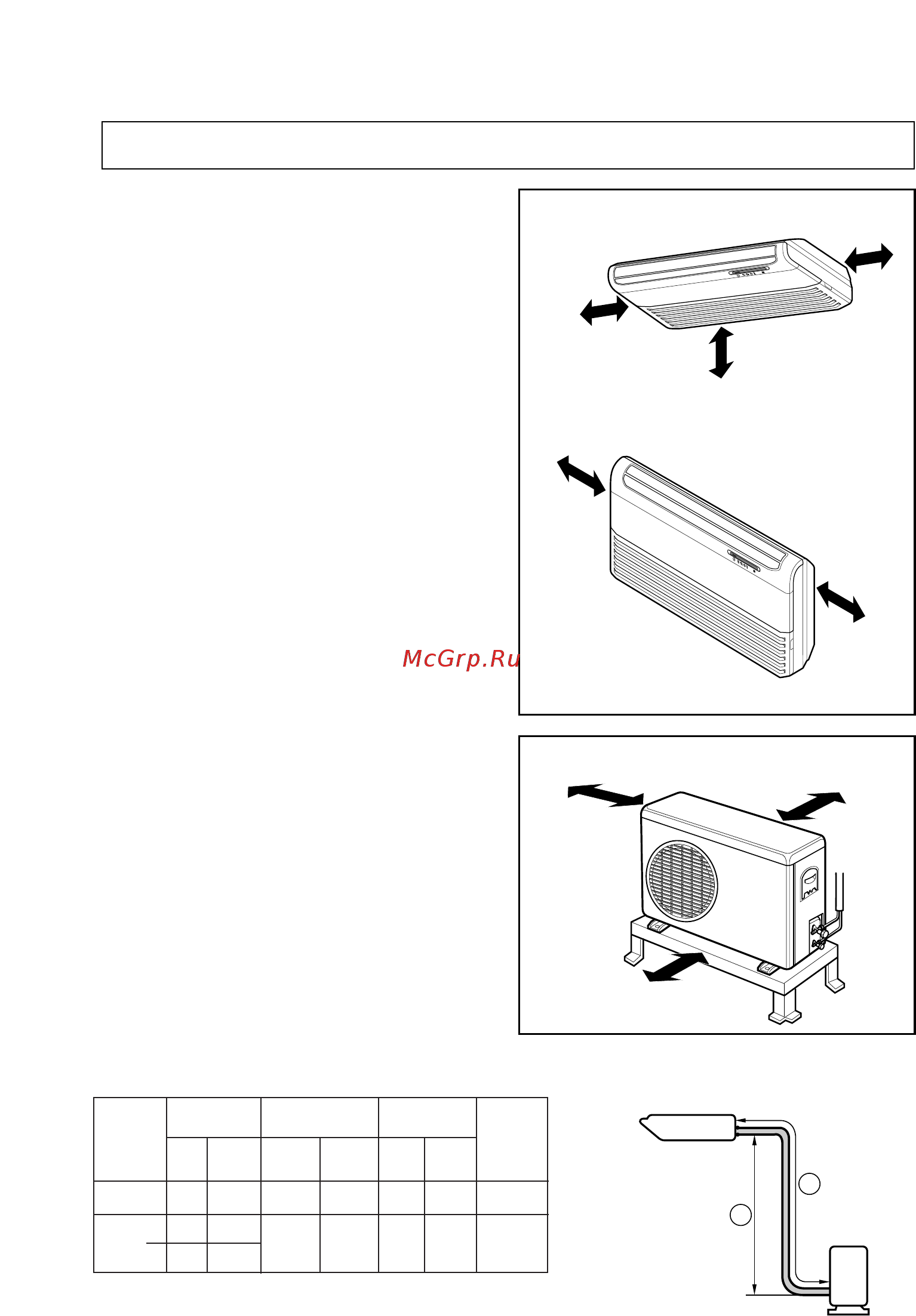

2. Installation des unités intérieure et extérieure
1. Choix de l'emplacement
1) Unité extérieure
• Aucune source de chaleur ou de vapeur ne doit
se trouver à proximité de l'unité.
• Aucun obstacle ne doit gêner la circulation de
l'air.
• L'emplacement choisi doit permettre une bonne
circulation de l'air.
• L'emplacement choisi doit permettre une bonne
évacuation.
• Tenir compte du bruit lors du choix de
l'emplacement.
• Ne pas installer l'unité près d’une porte.
• Veiller à bien ménager les espacements de mur,
plafond et autres obstacles indiqués par les
flèches.
2) Unité intérieure
• Si un auvent est construit au-dessus de l'unité
afin de la protéger du soleil et des intempéries,
veiller à ne pas gêner la dissipation thermique
du condenseur.
• Aucun animal domestique ni aucune plante ne
doit être exposé(e) au débit d'air chaud.
• Veiller à bien ménager les espacements de mur,
plafond, barrière et autres obstacles indiqués
par les flèches.
3) Longueur et élévation des conduites
• Ajouter 240 g de réfrigérant si le modéle 18(H)W ou 24(H)W est installé à une distance
de 15 m ............................................................................................(15-7)x30g
MODELE
18 (H)W
1/2"
1/4" 7 15
24 (H)W
5/8" 1/4"
720
GAZ
LIQUIDE
58 30
58 30
Elévation B(m)
Longueur A(m)
*Réfrigérant
supplémetaire
(g/m)
Taille de la conduite
Rapport
Rapport
Max. Max.
